基于51单片机的电子琴设计附原理图、PCB和程序-课程设计说明书VIP专享

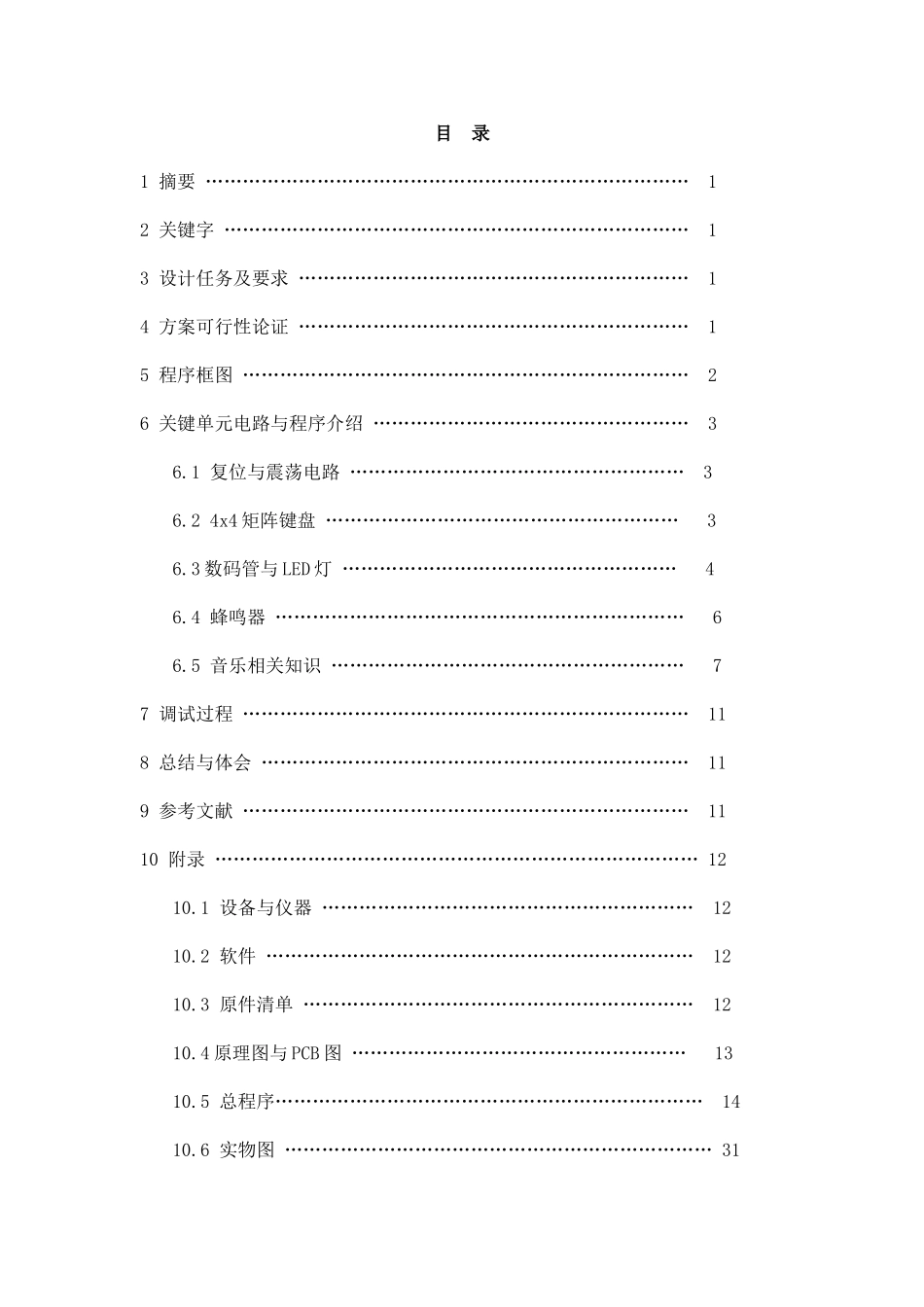

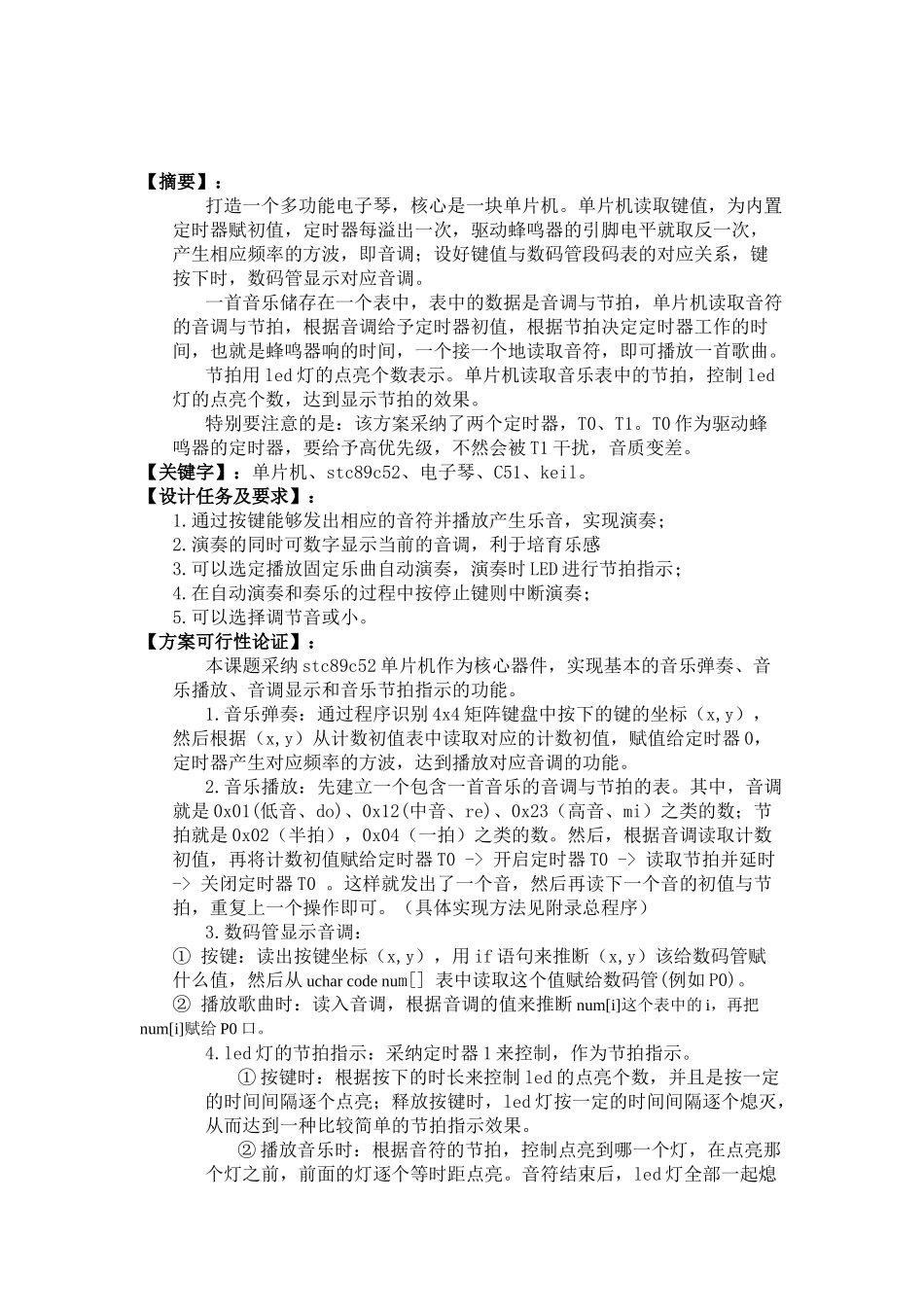

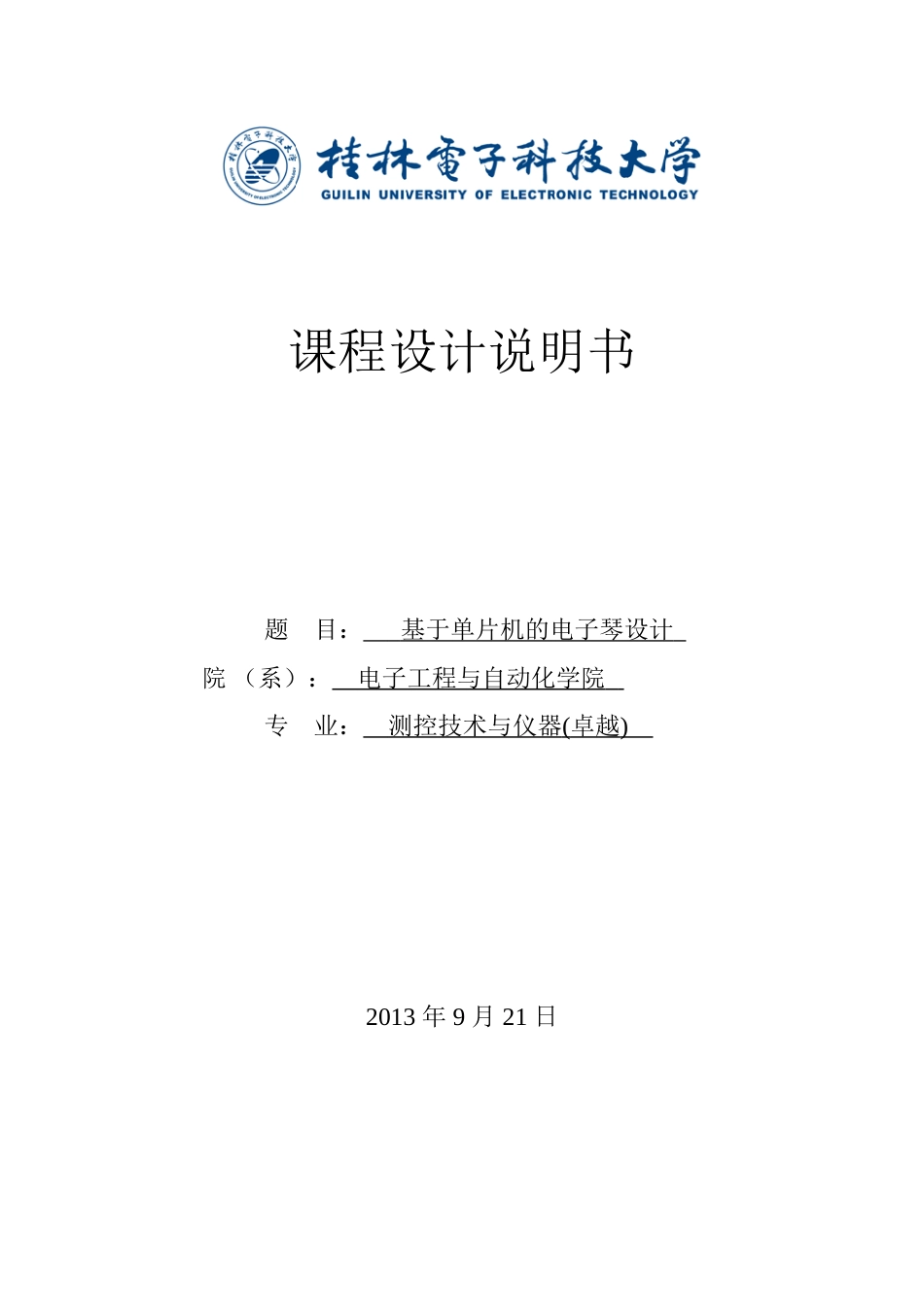

课程设计说明书题 目： 基于单片机的电子琴设计 院 （系）： 电子工程与自动化学院 专 业： 测控技术与仪器 ( 卓越 ) 2013 年 9 月 21 日目 录1 摘要 …………………………………………………………………… 12 关键字 ………………………………………………………………… 13 设计任务及要求 ……………………………………………………… 14 方案可行性论证 ……………………………………………………… 15 程序框图 ……………………………………………………………… 26 关键单元电路与程序介绍 …………………………………………… 36.1 复位与震荡电路 ……………………………………………… 36.2 4x4 矩阵键盘 ………………………………………………… 36.3 数码管与 LED 灯 ……………………………………………… 46.4 蜂鸣器 ………………………………………………………… 66.5 音乐相关知识 ………………………………………………… 77 调试过程 ……………………………………………………………… 118 总结与体会 …………………………………………………………… 119 参考文献 ……………………………………………………………… 1110 附录 …………………………………………………………………… 1210.1 设备与仪器 …………………………………………………… 1210.2 软件 …………………………………………………………… 1210.3 原件清单 ……………………………………………………… 1210.4 原理图与 PCB 图 ……………………………………………… 1310.5 总程序…………………………………………………………… 1410.6 实物图 …………………………………………………………… 31【摘要】：打造一个多功能电子琴，核心是一块单片机。单片机读取键值，为内置定时器赋初值，定时器每溢出一次，驱动蜂鸣器的引脚电平就取反一次，产生相应频率的方波，即音调；设好键值与数码管段码表的对应关系，键按下时，数码管显示对应音调。一首音乐储存在一个表中，表中的数据是音调与节拍，单片机读取音符的音调与节拍，根据音调给予定时器初值，根据节拍决定定时器工作的时间，也就是蜂鸣器响的时间，一个接一个地读取音符，即可播放一首歌曲。节拍用 led 灯的点亮个数表示。单片机读取音乐表中的节拍，控制 led灯的点亮个数，达到显示节拍的效果。...
