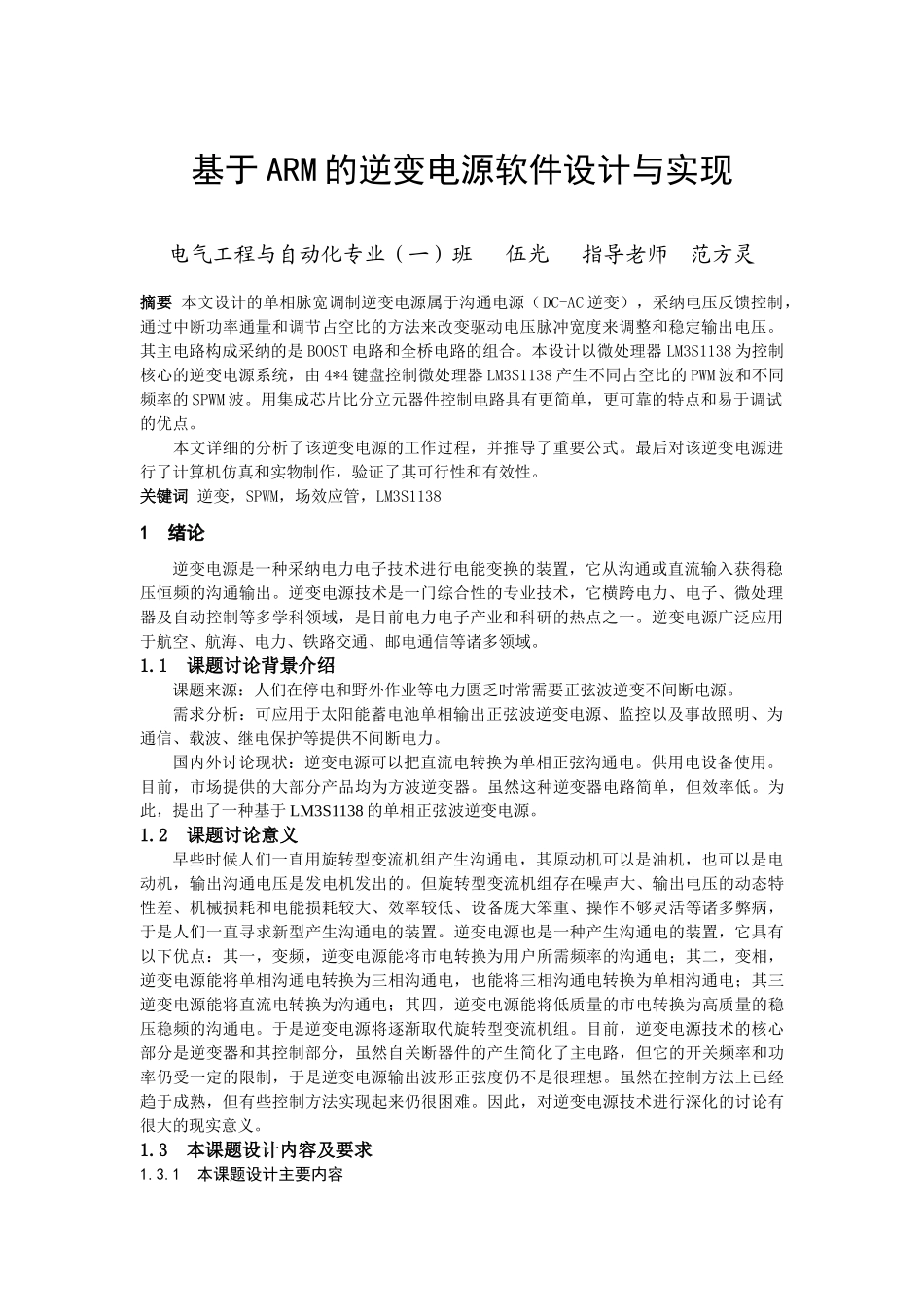

基于ARM的逆变电源软件设计与实现VIP专享

基于 ARM 的逆变电源软件设计与实现电气工程与自动化专业（一）班 伍光 指导老师 范方灵摘要 本文设计的单相脉宽调制逆变电源属于沟通电源（DC-AC 逆变），采纳电压反馈控制，通过中断功率通量和调节占空比的方法来改变驱动电压脉冲宽度来调整和稳定输出电压。其主电路构成采纳的是 BOOST 电路和全桥电路的组合。本设计以微处理器 LM3S1138 为控制核心的逆变电源系统，由 4*4 键盘控制微处理器 LM3S1138 产生不同占空比的 PWM 波和不同频率的 SPWM 波。用集成芯片比分立元器件控制电路具有更简单，更可靠的特点和易于调试的优点。 本文详细的分析了该逆变电源的工作过程，并推导了重要公式。最后对该逆变电源进行了计算机仿真和实物制作，验证了其可行性和有效性。关键词 逆变，SPWM，场效应管，LM3S11381 绪论逆变电源是一种采纳电力电子技术进行电能变换的装置，它从沟通或直流输入获得稳压恒频的沟通输出。逆变电源技术是一门综合性的专业技术，它横跨电力、电子、微处理器及自动控制等多学科领域，是目前电力电子产业和科研的热点之一。逆变电源广泛应用于航空、航海、电力、铁路交通、邮电通信等诸多领域。1.1 课题讨论背景介绍课题来源：人们在停电和野外作业等电力匮乏时常需要正弦波逆变不间断电源。需求分析：可应用于太阳能蓄电池单相输出正弦波逆变电源、监控以及事故照明、为通信、载波、继电保护等提供不间断电力。 国内外讨论现状：逆变电源可以把直流电转换为单相正弦沟通电。供用电设备使用。目前，市场提供的大部分产品均为方波逆变器。虽然这种逆变器电路简单，但效率低。为此，提出了一种基于 LM3S1138 的单相正弦波逆变电源。1.2 课题讨论意义早些时候人们一直用旋转型变流机组产生沟通电，其原动机可以是油机，也可以是电动机，输出沟通电压是发电机发出的。但旋转型变流机组存在噪声大、输出电压的动态特性差、机械损耗和电能损耗较大、效率较低、设备庞大笨重、操作不够灵活等诸多弊病，于是人们一直寻求新型产生沟通电的装置。逆变电源也是一种产生沟通电的装置，它具有以下优点：其一，变频，逆变电源能将市电转换为用户所需频率的沟通电；其二，变相，逆变电源能将单相沟通电转换为三相沟通电，也能将三相沟通电转换为单相沟通电；其三逆变电源能将直流电转换为沟通电；其四，逆变电源能将低质量的市电转换为高质量的稳压稳频的沟通电。于是逆变电源将逐渐取代旋转型变流机组。目前，逆变电...
