基于AT89C51单片机多人抢答器设计-机械设计制造及其自动化课程设计

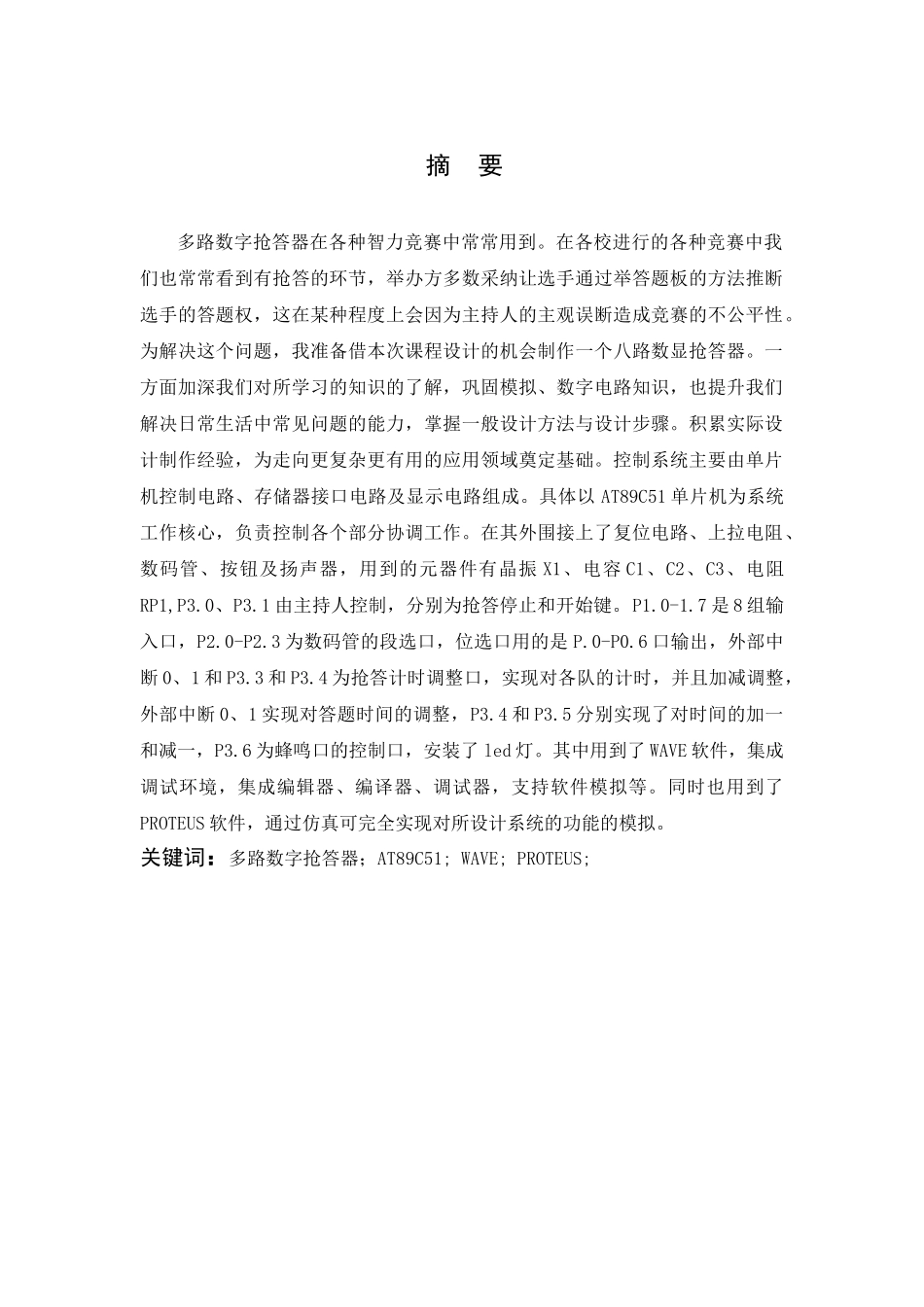

编号 6 单位代码 学 号 分 类 号 密 级 课程设计基于 AT89C51 单片机的多人抢答器设计学 院 名 称： 工 学 院 专 业 名 称： 机械设计制造及其自动化 学 生 姓 名： 学 生 学 号： 指 导 老 师： 2014 年 10 月 30 日摘 要多路数字抢答器在各种智力竞赛中常常用到。在各校进行的各种竞赛中我们也常常看到有抢答的环节，举办方多数采纳让选手通过举答题板的方法推断选手的答题权，这在某种程度上会因为主持人的主观误断造成竞赛的不公平性。为解决这个问题，我准备借本次课程设计的机会制作一个八路数显抢答器。一方面加深我们对所学习的知识的了解，巩固模拟、数字电路知识，也提升我们解决日常生活中常见问题的能力，掌握一般设计方法与设计步骤。积累实际设计制作经验，为走向更复杂更有用的应用领域奠定基础。控制系统主要由单片机控制电路、存储器接口电路及显示电路组成。具体以 AT89C51 单片机为系统工作核心，负责控制各个部分协调工作。在其外围接上了复位电路、上拉电阻、数码管、按钮及扬声器，用到的元器件有晶振 X1、电容 C1、C2、C3、电阻RP1,P3.0、P3.1 由主持人控制，分别为抢答停止和开始键。P1.0-1.7 是 8 组输入口，P2.0-P2.3 为数码管的段选口，位选口用的是 P.0-P0.6 口输出，外部中断 0、1 和 P3.3 和 P3.4 为抢答计时调整口，实现对各队的计时，并且加减调整，外部中断 0、1 实现对答题时间的调整，P3.4 和 P3.5 分别实现了对时间的加一和减一，P3.6 为蜂鸣口的控制口，安装了 led 灯。其中用到了 WAVE 软件，集成调试环境，集成编辑器、编译器、调试器，支持软件模拟等。同时也用到了PROTEUS 软件，通过仿真可完全实现对所设计系统的功能的模拟。关键词：多路数字抢答器；AT89C51; WAVE; PROTEUS; 目 录1绪论……………………………………………………………………………..11.1引言………………………………………………………………………..21.2抢答器原理………………………………………………………………..22硬件设计………………………………………………………………………..32.1晶振复位及开始抢答电路..........................................................................32.2选手抢答键………………………………………………………………..32.3显示与显示驱动电路……………………………………………………..42.4蜂鸣音频及 ...
