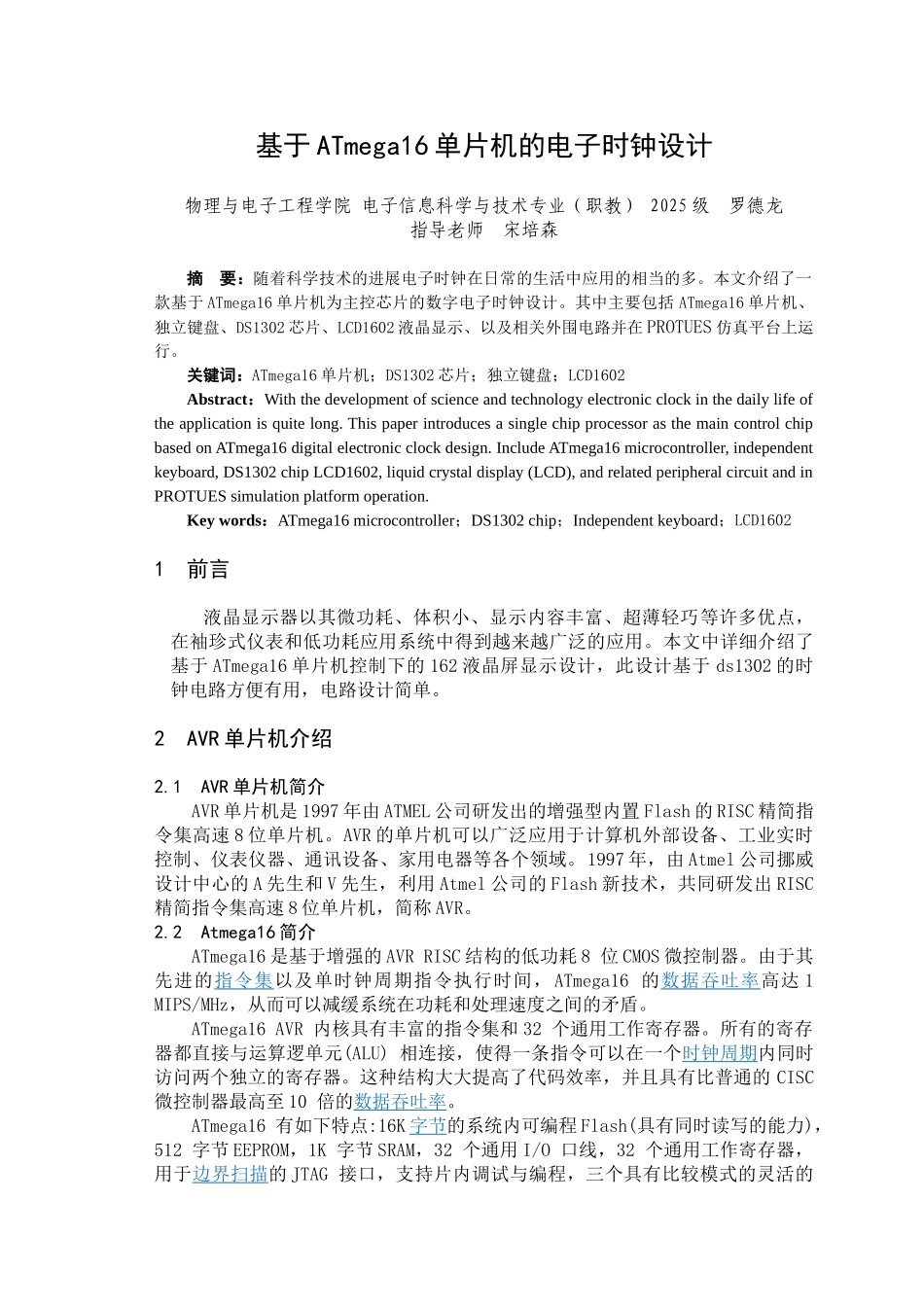

基于 ATmega16 单片机的电子时钟设计物理与电子工程学院 电子信息科学与技术专业（职教） 2025 级 罗德龙指导老师 宋培森摘 要：随着科学技术的进展电子时钟在日常的生活中应用的相当的多。本文介绍了一款基于 ATmega16 单片机为主控芯片的数字电子时钟设计。其中主要包括 ATmega16 单片机、独立键盘、DS1302 芯片、LCD1602 液晶显示、以及相关外围电路并在 PROTUES 仿真平台上运行。关键词：ATmega16 单片机；DS1302 芯片；独立键盘；LCD1602 Abstract：With the development of science and technology electronic clock in the daily life of the application is quite long. This paper introduces a single chip processor as the main control chip based on ATmega16 digital electronic clock design. Include ATmega16 microcontroller, independent keyboard, DS1302 chip LCD1602, liquid crystal display (LCD), and related peripheral circuit and in PROTUES simulation platform operation. Key words：ATmega16 microcontroller；DS1302 chip；Independent keyboard；LCD1602 1 前言液晶显示器以其微功耗、体积小、显示内容丰富、超薄轻巧等许多优点，在袖珍式仪表和低功耗应用系统中得到越来越广泛的应用。本文中详细介绍了基于 ATmega16 单片机控制下的 162 液晶屏显示设计，此设计基于 ds1302 的时钟电路方便有用，电路设计简单。2 AVR 单片机介绍2.1 AVR 单片机简介AVR 单片机是 1997 年由 ATMEL 公司研发出的增强型内置 Flash 的 RISC 精简指令集高速 8 位单片机。AVR 的单片机可以广泛应用于计算机外部设备、工业实时控制、仪表仪器、通讯设备、家用电器等各个领域。1997 年，由 Atmel 公司挪威设计中心的 A 先生和 V 先生，利用 Atmel 公司的 Flash 新技术，共同研发出 RISC精简指令集高速 8 位单片机，简称 AVR。2.2 Atmega16 简介ATmega16 是基于增强的 AVR RISC 结构的低功耗 8 位 CMOS 微控制器。由于其先进的指令集以及单时钟周期指令执行时间，ATmega16 的数据吞吐率高达 1 MIPS/MHz，从而可以减缓系统在功耗和处理速度之间的矛盾。ATmega16 AVR 内核具有丰富的指令集和 32 个通用工作寄存器。所有的寄存器都直接与运算逻单元(ALU) 相连接，使得一条指令可以在一个...
