基于PLC的自动售货机控制系统设计毕业设计论文

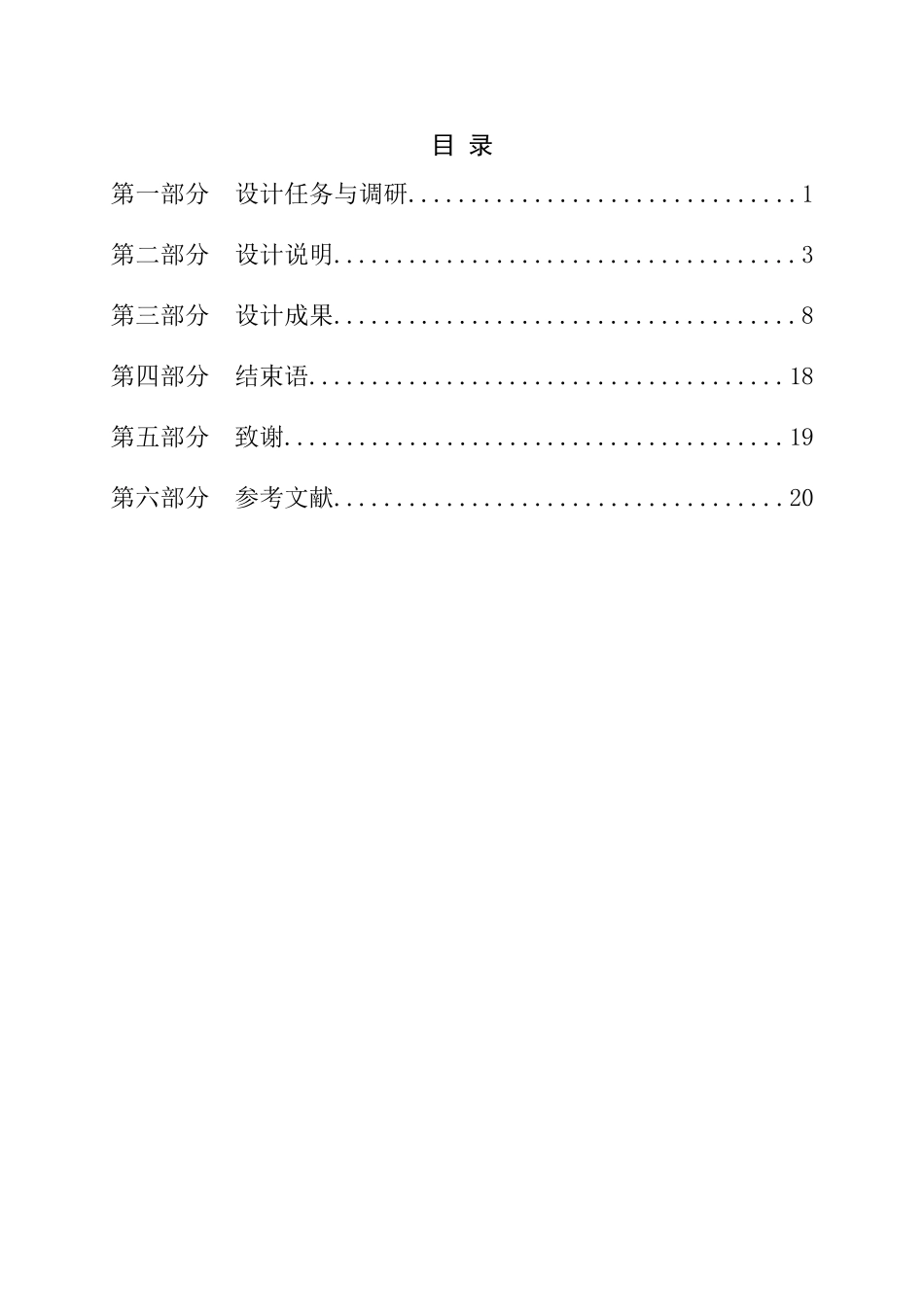

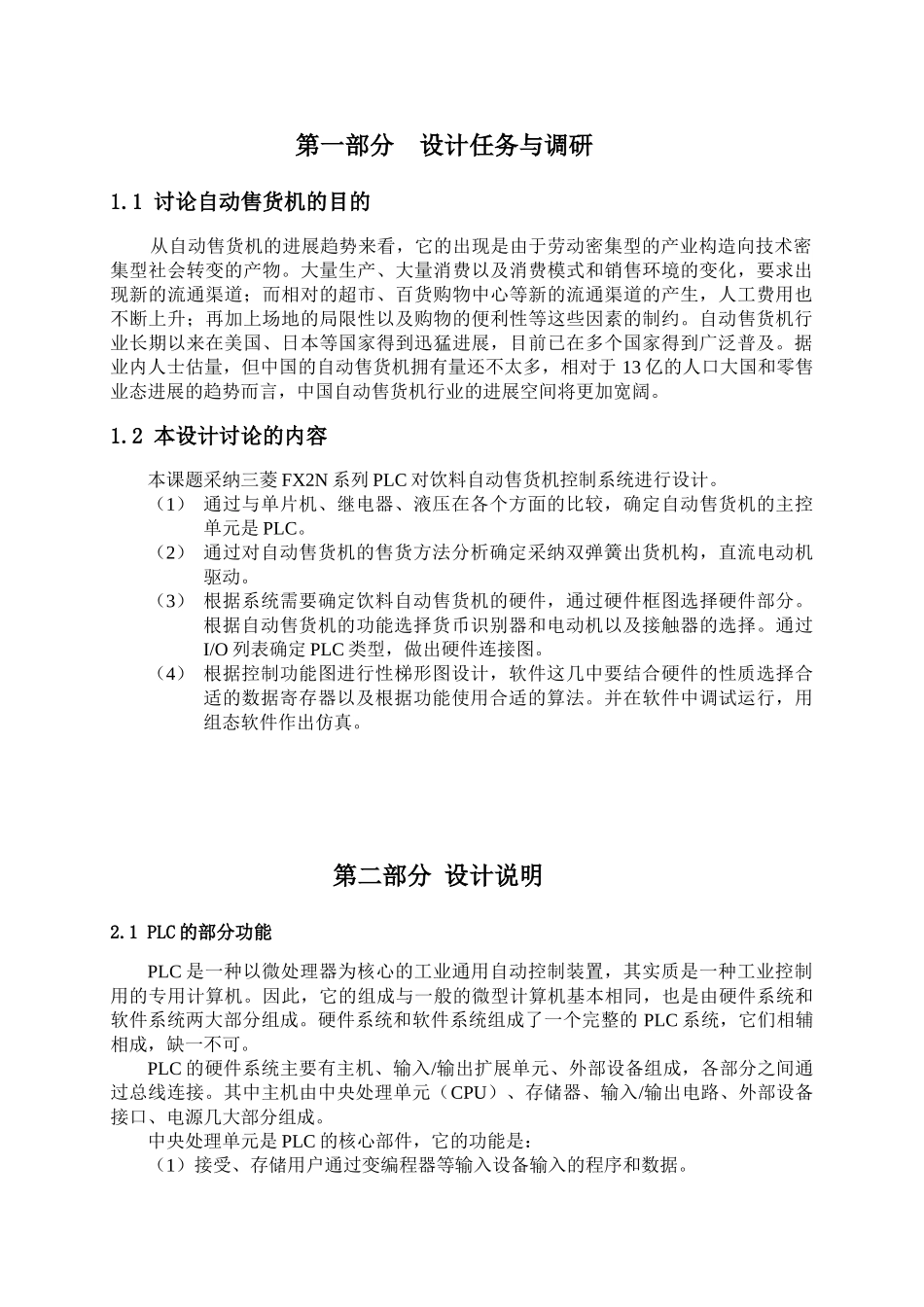

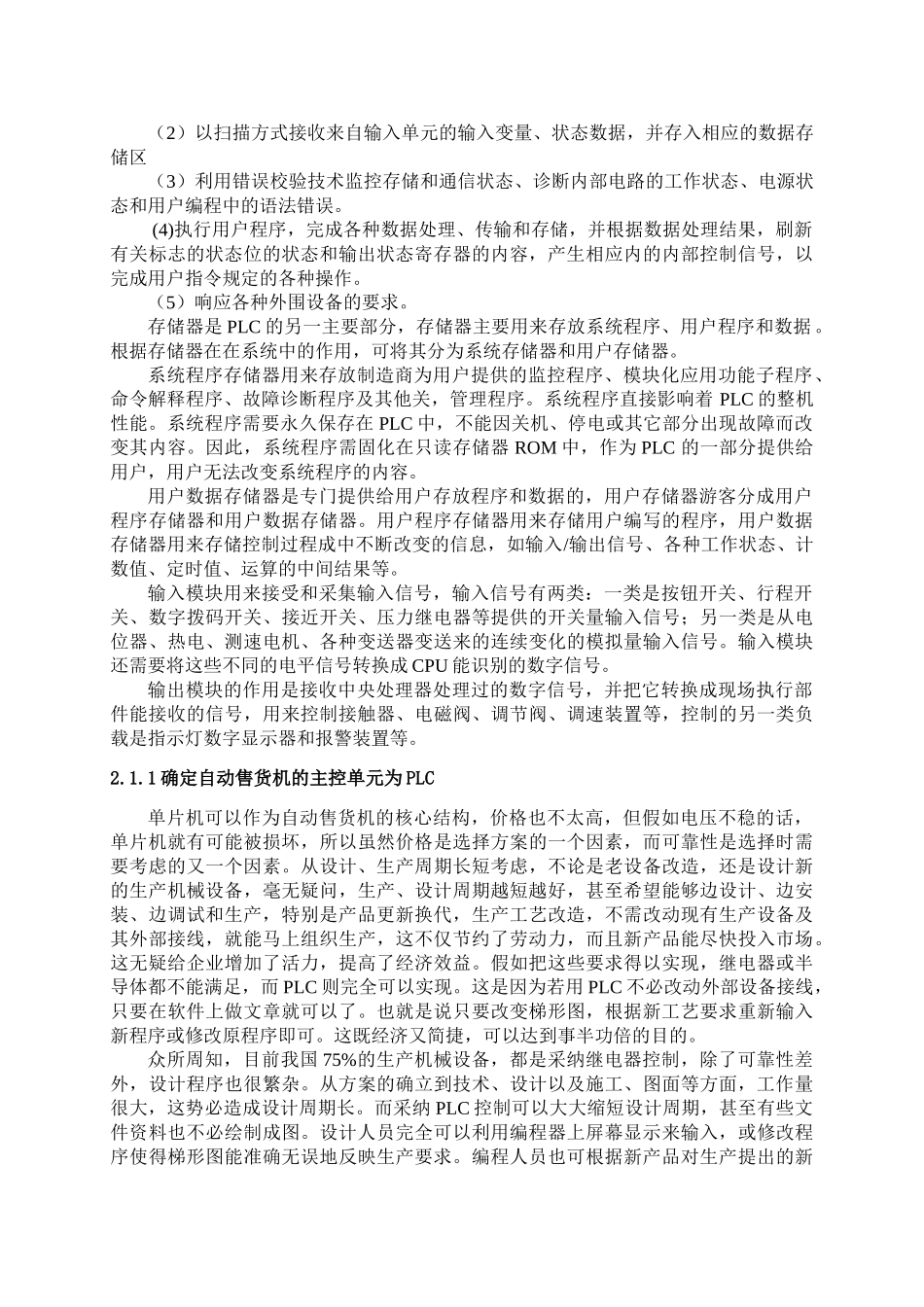

目 录第一部分 设计任务与调研...............................1第二部分 设计说明.....................................3第三部分 设计成果.....................................8第四部分 结束语......................................18第五部分 致谢........................................19第六部分 参考文献....................................20第一部分 设计任务与调研1.1 讨论自动售货机的目的从自动售货机的进展趋势来看，它的出现是由于劳动密集型的产业构造向技术密集型社会转变的产物。大量生产、大量消费以及消费模式和销售环境的变化，要求出现新的流通渠道；而相对的超市、百货购物中心等新的流通渠道的产生，人工费用也不断上升；再加上场地的局限性以及购物的便利性等这些因素的制约。自动售货机行业长期以来在美国、日本等国家得到迅猛进展，目前已在多个国家得到广泛普及。据业内人士估量，但中国的自动售货机拥有量还不太多，相对于 13 亿的人口大国和零售业态进展的趋势而言，中国自动售货机行业的进展空间将更加宽阔。1.2 本设计讨论的内容本课题采纳三菱 FX2N 系列 PLC 对饮料自动售货机控制系统进行设计。（1） 通过与单片机、继电器、液压在各个方面的比较，确定自动售货机的主控单元是 PLC。（2） 通过对自动售货机的售货方法分析确定采纳双弹簧出货机构，直流电动机驱动。（3） 根据系统需要确定饮料自动售货机的硬件，通过硬件框图选择硬件部分。根据自动售货机的功能选择货币识别器和电动机以及接触器的选择。通过I/O 列表确定 PLC 类型，做出硬件连接图。（4） 根据控制功能图进行性梯形图设计，软件这几中要结合硬件的性质选择合适的数据寄存器以及根据功能使用合适的算法。并在软件中调试运行，用组态软件作出仿真。 第二部分 设计说明2.1 PLC 的部分功能PLC 是一种以微处理器为核心的工业通用自动控制装置，其实质是一种工业控制用的专用计算机。因此，它的组成与一般的微型计算机基本相同，也是由硬件系统和软件系统两大部分组成。硬件系统和软件系统组成了一个完整的 PLC 系统，它们相辅相成，缺一不可。PLC 的硬件系统主要有主机、输入/输出扩展单元、外部设备组成，各部分之间通过总线连接。其中主机由中央处理单元（CPU）、存储器、输入/输出电路、外部设备接口、电源几大部分组成。中央处理单元是 PLC 的核心部件，它的功能是：（1）接受、存储用户通过变编程...
