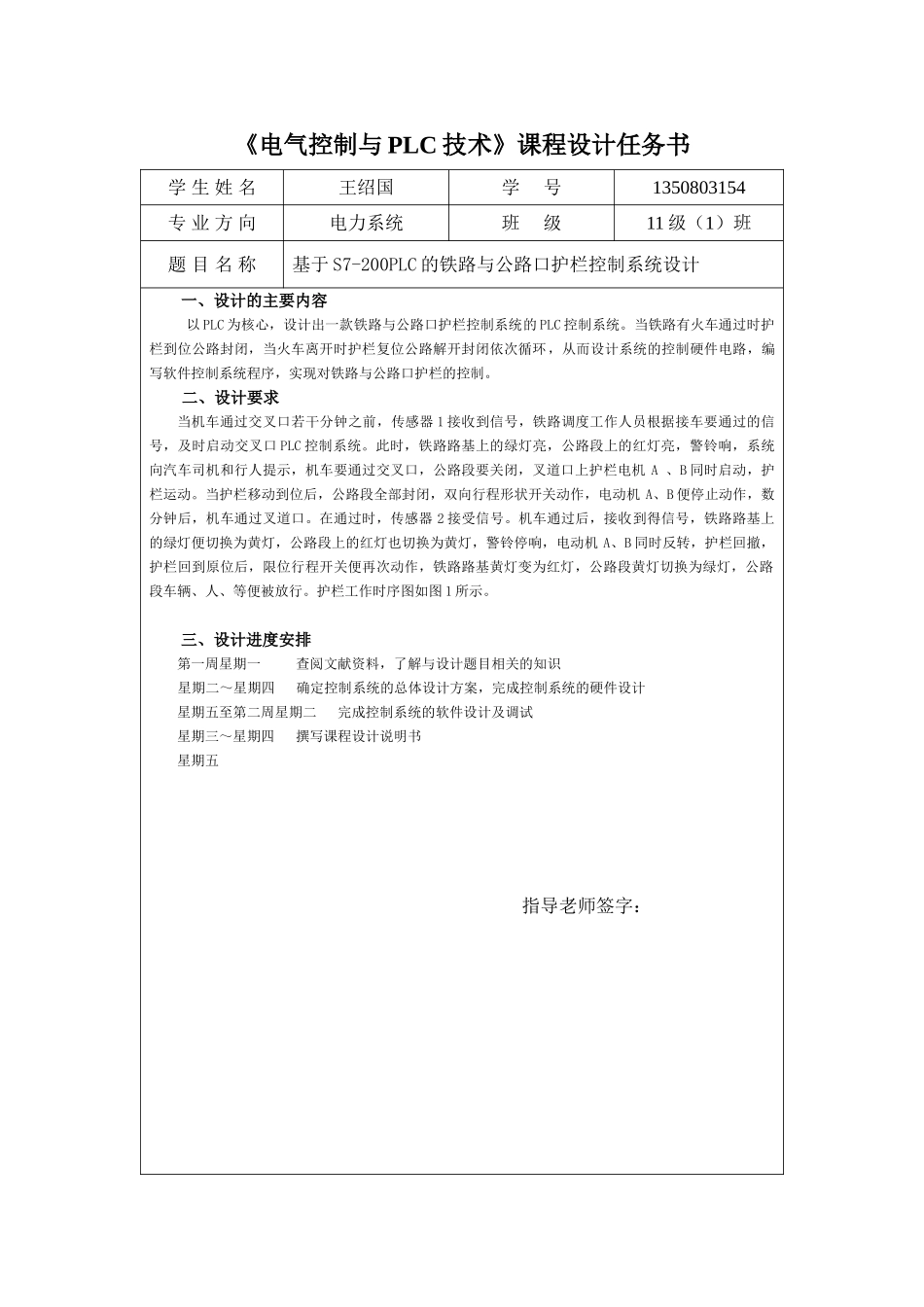

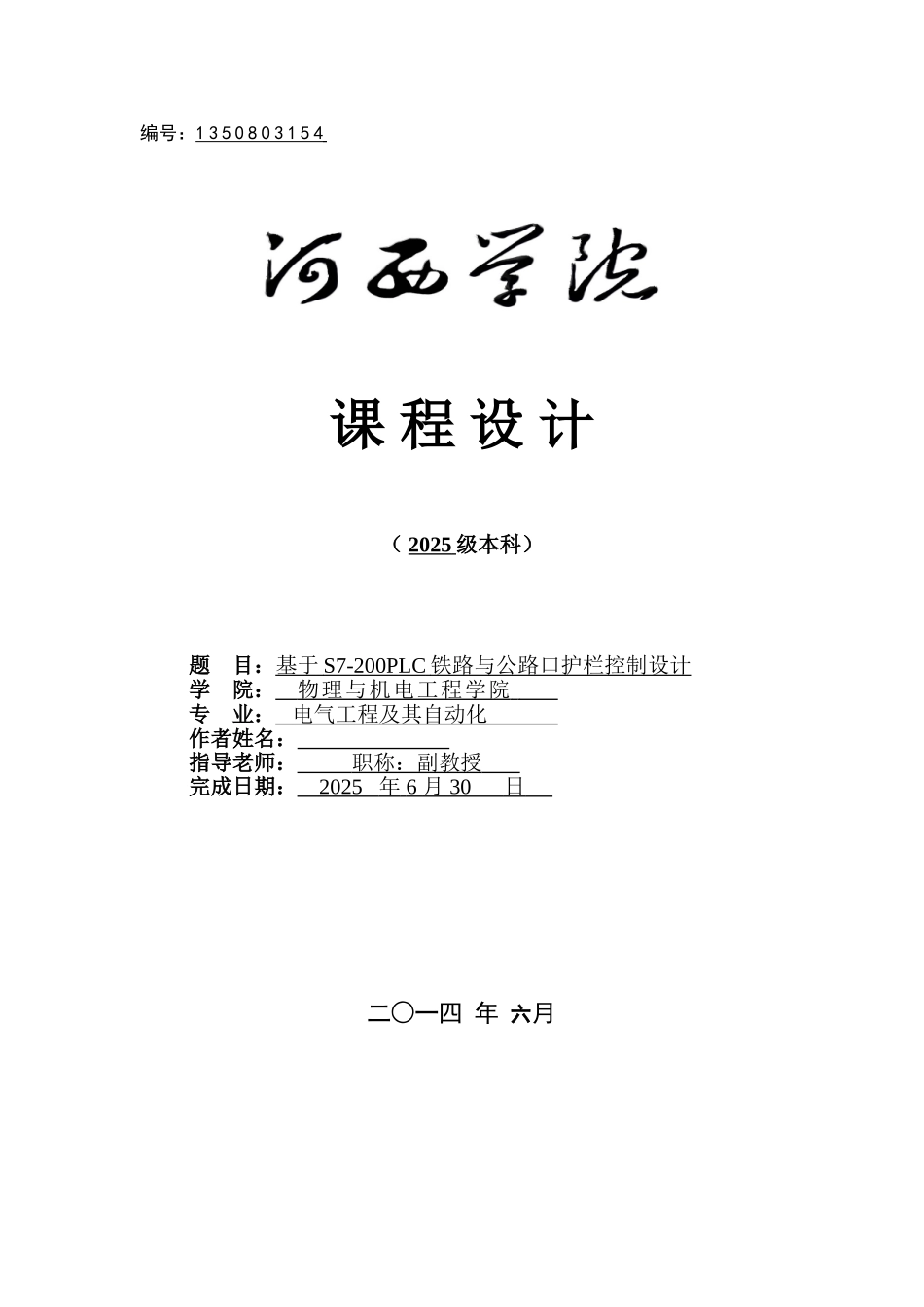

编号：1 3 5 0 8 0 3 1 5 4 课 程 设 计（ 2025 级本科） 题 目：基于 S7-200PLC 铁路与公路口护栏控制设计 学 院： 物理与机电工程学院 专 业： 电气工程及其自动化 作者姓名： 指导老师： 职称：副教授 完成日期： 2025 年 6 月 30 日 二○一四 年 六月《电气控制与 PLC 技术》课程设计任务书 学 生 姓 名王绍国学 号1350803154专 业 方 向电力系统班 级11 级（1）班题 目 名 称基于 S7-200PLC 的铁路与公路口护栏控制系统设计一、设计的主要内容以 PLC 为核心，设计出一款铁路与公路口护栏控制系统的 PLC 控制系统。当铁路有火车通过时护栏到位公路封闭，当火车离开时护栏复位公路解开封闭依次循环，从而设计系统的控制硬件电路，编写软件控制系统程序，实现对铁路与公路口护栏的控制。二、设计要求当机车通过交叉口若干分钟之前，传感器 1 接收到信号，铁路调度工作人员根据接车要通过的信号，及时启动交叉口 PLC 控制系统。此时，铁路路基上的绿灯亮，公路段上的红灯亮，警铃响，系统向汽车司机和行人提示，机车要通过交叉口，公路段要关闭，叉道口上护栏电机 A 、B 同时启动，护栏运动。当护栏移动到位后，公路段全部封闭，双向行程形状开关动作，电动机 A、B 便停止动作，数分钟后，机车通过叉道口。在通过时，传感器 2 接受信号。机车通过后，接收到得信号，铁路路基上的绿灯便切换为黄灯，公路段上的红灯也切换为黄灯，警铃停响，电动机 A、B 同时反转，护栏回撤，护栏回到原位后，限位行程开关便再次动作，铁路路基黄灯变为红灯，公路段黄灯切换为绿灯，公路段车辆、人、等便被放行。护栏工作时序图如图 1 所示。三、设计进度安排第一周星期一 查阅文献资料，了解与设计题目相关的知识星期二～星期四 确定控制系统的总体设计方案，完成控制系统的硬件设计星期五至第二周星期二 完成控制系统的软件设计及调试星期三～星期四 撰写课程设计说明书星期五 指导老师签字： 目录一 设计的目的及意义...........................................................1二 总体方案设计..............................................................21.1 设计原理..............................................................21.2 护栏工作时序图........................................................2三 硬件设计..................................
