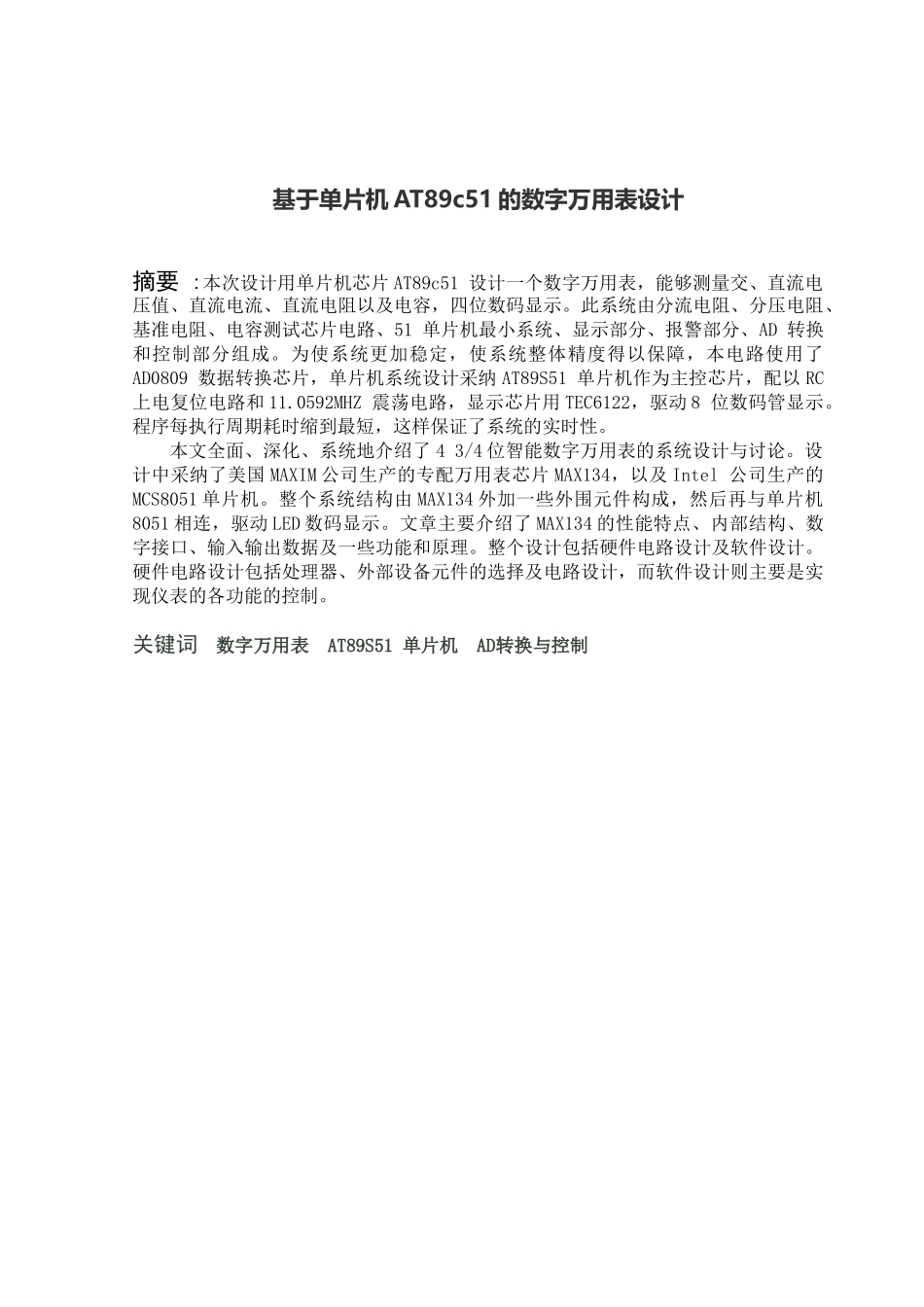

基于单片机 AT89c51 的数字万用表设计摘要 :本次设计用单片机芯片 AT89c51 设计一个数字万用表，能够测量交、直流电压值、直流电流、直流电阻以及电容，四位数码显示。此系统由分流电阻、分压电阻、基准电阻、电容测试芯片电路、51 单片机最小系统、显示部分、报警部分、AD 转换和控制部分组成。为使系统更加稳定，使系统整体精度得以保障，本电路使用了AD0809 数据转换芯片，单片机系统设计采纳 AT89S51 单片机作为主控芯片，配以 RC上电复位电路和 11.0592MHZ 震荡电路，显示芯片用 TEC6122，驱动 8 位数码管显示。程序每执行周期耗时缩到最短，这样保证了系统的实时性。本文全面、深化、系统地介绍了 4 3/4 位智能数字万用表的系统设计与讨论。设计中采纳了美国 MAXIM 公司生产的专配万用表芯片 MAX134，以及 Intel 公司生产的MCS8051 单片机。整个系统结构由 MAX134 外加一些外围元件构成，然后再与单片机8051 相连，驱动 LED 数码显示。文章主要介绍了 MAX134 的性能特点、内部结构、数字接口、输入输出数据及一些功能和原理。整个设计包括硬件电路设计及软件设计。硬件电路设计包括处理器、外部设备元件的选择及电路设计，而软件设计则主要是实现仪表的各功能的控制。关键词 数字万用表 AT89S51 单片机 AD转换与控制 AbstractThis design is design a digital universal meter with chip AT89s51 of one-chip computer, can measure and hand in , direct current pressing value , direct current flow , the direct current is hindered, four numbers show. This system is shunted resistance, resistance of partial pressure, basic resistance, minimum system of 51 one-chip computers, shown that some , warning part , AD change and control making up partly. In order to make the system more steady, make the whole precision of the system be ensured, this circuit has used AD0809 data to change the chip, the one-chip computer system is designed to adopt AT89S51 one-chip computer as the top management chip, the electricity is restored to the throne the circuit and 11.0592MHZ and shaken the circuit to match on RC, sh...
