基于单片机控制空气能热水器系统设计毕业论文设计论文说明书

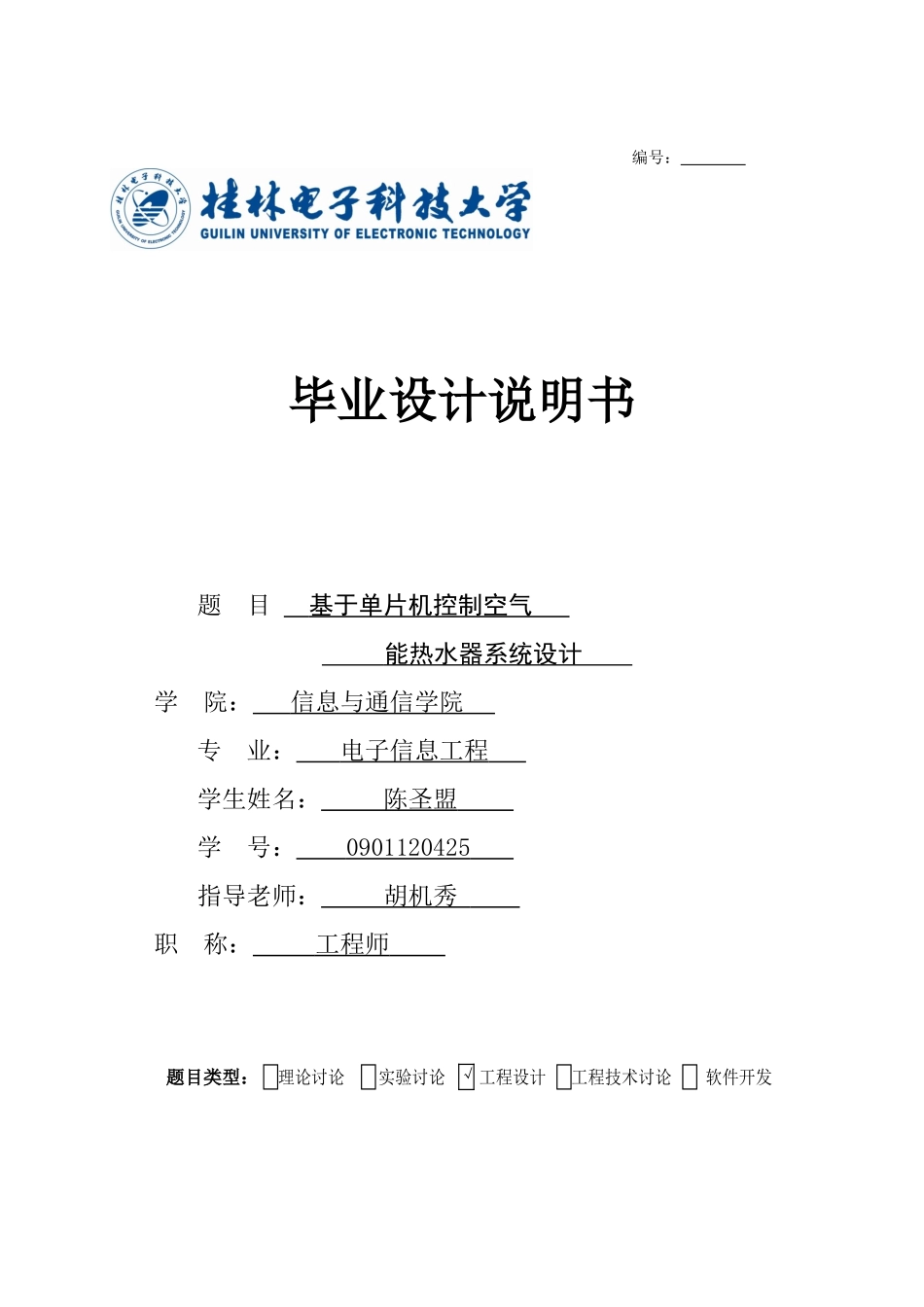

编号： 毕业设计说明书题 目 基于单片机控制空气 能热水器系统设计 学 院： 信息与通信学院 专 业： 电子信息工程 学生姓名： 陈圣盟 学 号： 0901120425 指导老师： 胡机秀 职 称： 工程师 题目类型： 理论讨论 实验讨论 工程设计 工程技术讨论 软件开发√2013 年 6 月 5 日摘 要本设计基于单片机控制空气能热水器系统设计，其讨论的意义是空气能热水器通过介质交换热量进行加热,不需要电加热元件与水接触,所以没有漏电的危险,它也消除了中毒和爆炸的隐患,更不会因为排放废气造成空气污染，节约能源，提高能源的综合利用，为人民提供一套安全、节能、环保、廉价和可靠的新一代热水器—空气能热水器。系统主要采纳 AT89S52 单片机作为空气能热水系统设计控制核心。控制部分主要是以单片机 STC89C52RC 为控制核心，硬件数据采集部分由 DS18B20 三路单总线传感器，对水温、压缩机排气温度、外机热交换进行温度采集，人机交互部分并将测试结果通过 RS232 接口发送至计算机进行显示。软件部分应用单片机 C 语言实现了本设计的全部控制功能。本设计实现的功能有水位低于最低水位时加水泵开始工作，对保温水箱加水，加满水之后，假如热水的温度低于设置的温度的下限时，压缩机、循环水泵、外机风扇开始工作，模拟吸收空气中的热量，放到保温水箱中，达到设置的温度上限时停止。在压缩机的排气温度大于 110℃时，为保护压缩机被高温烧坏，压缩机停止工作。通过MaxRC232 通信把下位机温度数据，各个部件运行状态发送到上位机计算机显示，现实人机交换的显示界面。关键词：空气能；单片机；传感器；通信AbstractThis design based on single chip microcomputer control air sources water heater system design. Air source water heater is the significance of the research through the exchange of heat for heating medium.don't need electric heating element contact with water. So there is no risk of leakage also. It also eliminates the hidden trouble. Poisoning and explosion will not air pollution caused by the discharge of waste gas. Save energy improve the comprehensive utilization of energy to provide a secure, energy saving, environmental protection, cheap and reliable of...
