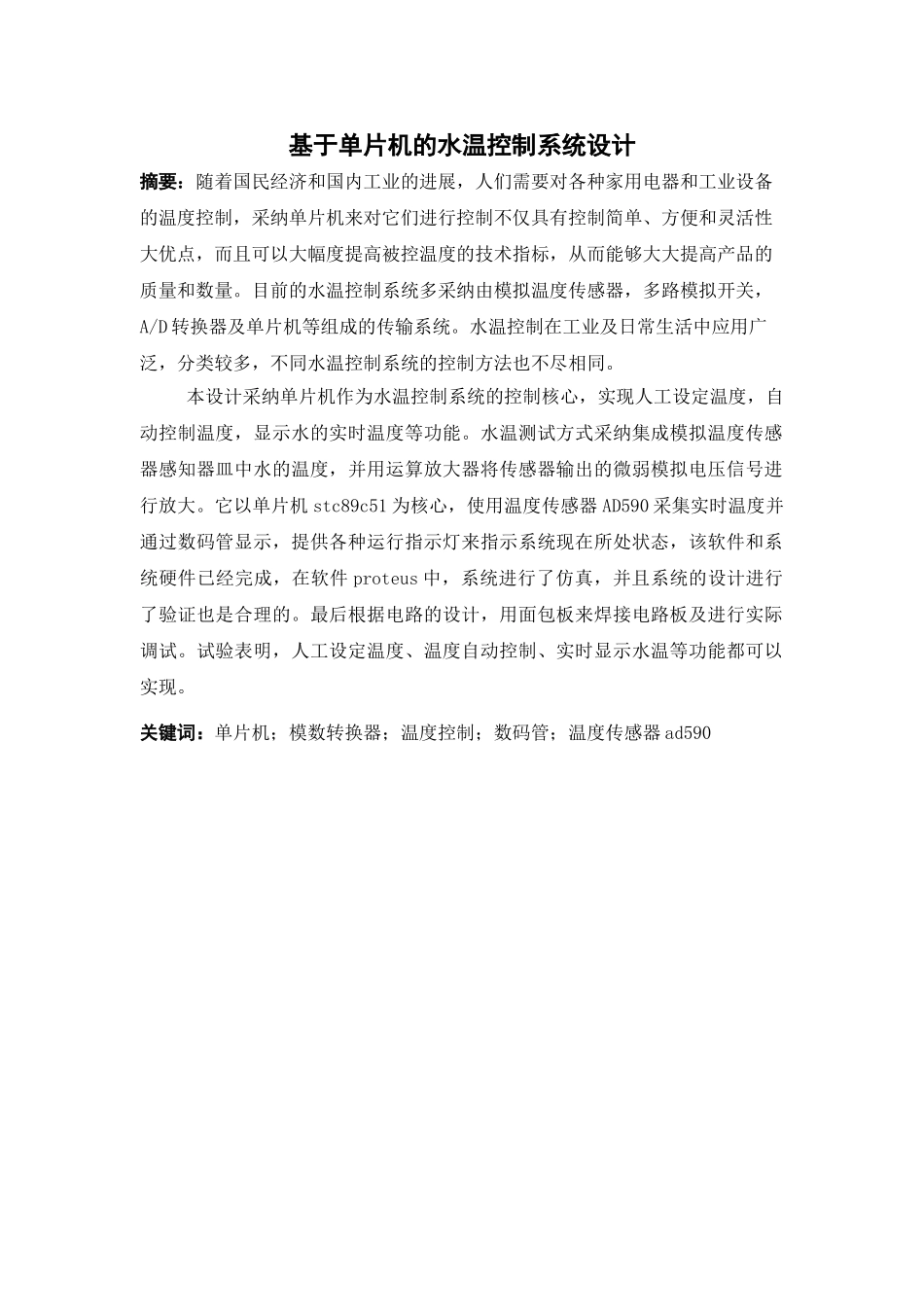

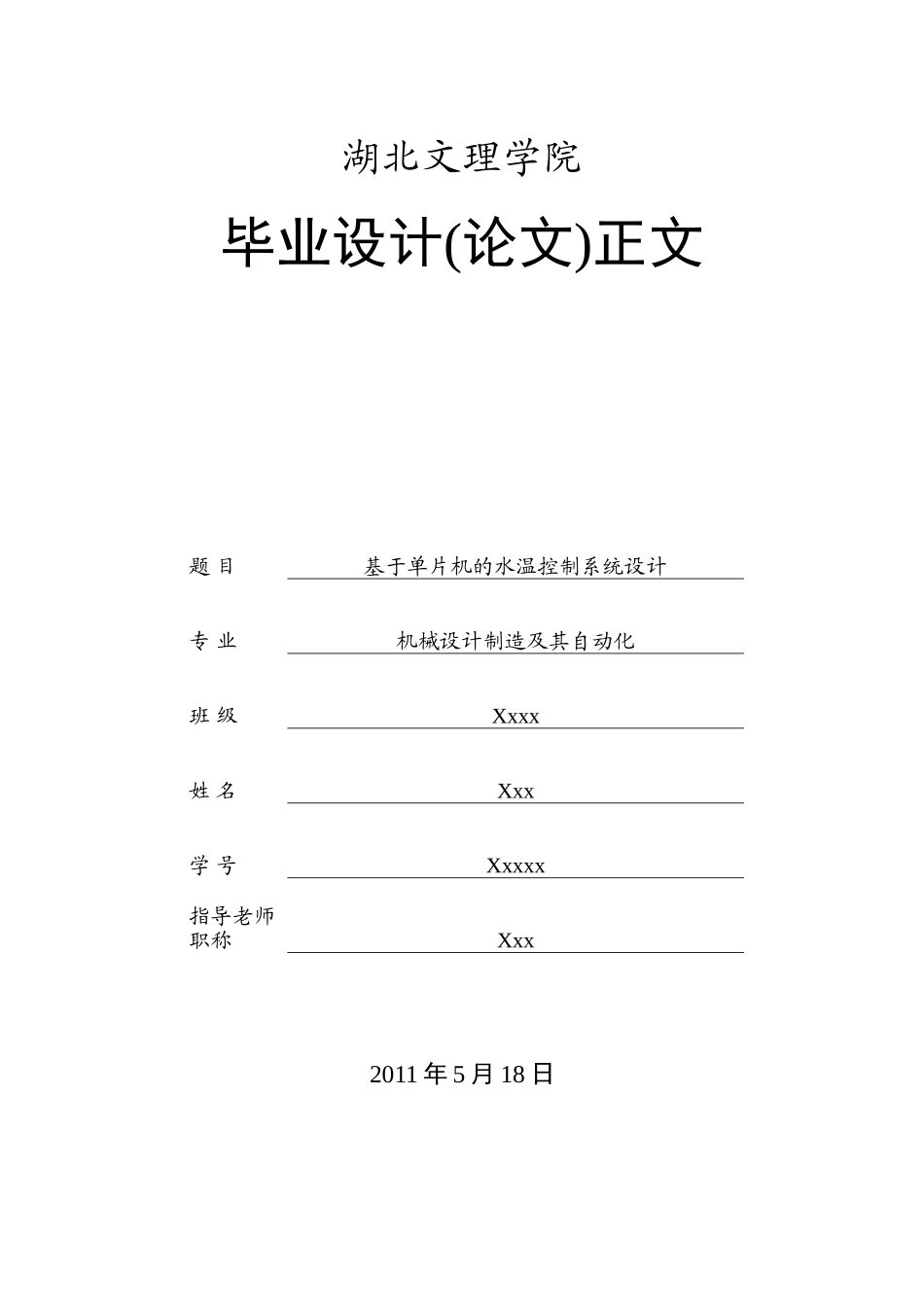

湖北文理学院毕业设计(论文)正文题 目基于单片机的水温控制系统设计专 业机械设计制造及其自动化班 级Xxxx姓 名Xxx学 号Xxxxx指导老师职称Xxx2011 年 5 月 18 日基于单片机的水温控制系统设计摘要：随着国民经济和国内工业的进展，人们需要对各种家用电器和工业设备的温度控制，采纳单片机来对它们进行控制不仅具有控制简单、方便和灵活性大优点，而且可以大幅度提高被控温度的技术指标，从而能够大大提高产品的质量和数量。目前的水温控制系统多采纳由模拟温度传感器，多路模拟开关，A/D 转换器及单片机等组成的传输系统。水温控制在工业及日常生活中应用广泛，分类较多，不同水温控制系统的控制方法也不尽相同。 本设计采纳单片机作为水温控制系统的控制核心，实现人工设定温度，自动控制温度，显示水的实时温度等功能。水温测试方式采纳集成模拟温度传感器感知器皿中水的温度，并用运算放大器将传感器输出的微弱模拟电压信号进行放大。它以单片机 stc89c51 为核心，使用温度传感器 AD590 采集实时温度并通过数码管显示，提供各种运行指示灯来指示系统现在所处状态，该软件和系统硬件已经完成，在软件 proteus 中，系统进行了仿真，并且系统的设计进行了验证也是合理的。最后根据电路的设计，用面包板来焊接电路板及进行实际调试。试验表明，人工设定温度、温度自动控制、实时显示水温等功能都可以实现。关键词：单片机；模数转换器；温度控制；数码管；温度传感器 ad590 Water temperature control system design based on 51series single-chip processor Abstract ：As the national economy and the development of the domestic industry ， people need the temperature control on a variety of household appliances and industrial equipment ， Using SCM to control them is not only simple control, convenience and flexibility advantages, but also can significantly improve the temperature was charged with technical indicators, which can greatly enhance the quality and quantity of the product. At present, most of the temperature control system used by the analog temperature sensor, multi-channel analog switches, A/D converter and single-chip, such as the transmission s...
