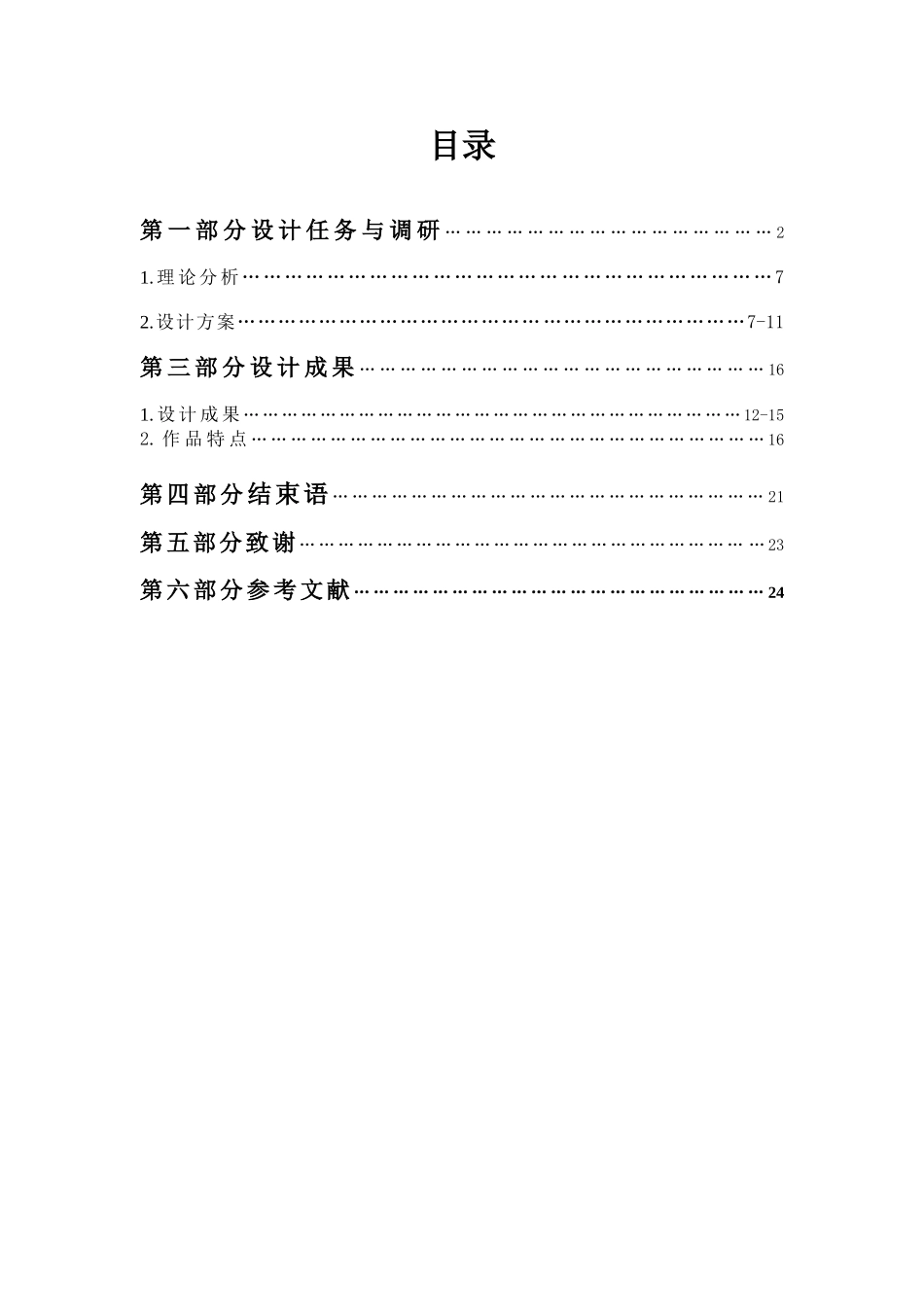

目录第 一 部 分 设 计 任 务 与 调 研 … … … … … … … … … … … … … … … … 21.理论分析 ……………………………………… ………… ……… ……… 72.设计方案……………………………………… …………………………7-11第 三 部 分 设 计 成 果 … … … … … … … … … … … … … … … … … … … … 161. 设 计 成 果 … … … … … … … … … … … … … … … … … … … … … … … … … … 12-152. 作 品 特 点 … … … … … … … … … … … … … … … … … … … … … … … … … … 16第四部分结束语 … … … … … … … … … … … … … … … … … … … … … … 21第五部分致谢 … … … … … … … … … … … … … … … … … … … … … … … … 23第六部分参考文献 … … … … … … … … … … … … … … … … … … … … … 24第一部分设计任务与调研1、设计任务设计制作一台可检测和记录温度的系统。2、设计的思路、方法2.1 设计思路利用热敏电阻作为温度传感器，这类传感器至仪表之间通常都要用专用的温度补偿导线，而温度补偿导线的价格很高，并且线路太长，会影响测量精度，这是直接以模拟量形式进行采集的不可避开的问题。采纳新型可编程温度传感器 DS18B20 进行温度检测可以避开热敏电阻作为温度传感器所造成的测量精度误差过大等问题，同时 DS18B20 只需要一个 I/O 口便可以进行通信，它可以以更低的成本和更高的精确度实现温度检测。2.2 设计方法2.2.1 时钟显示采纳内部时钟计时，可以节约 IO 引脚，降低成本，但是内部振荡器使用阻容震荡，其精度不高，假如使用了串口、或者 PWM 等对时钟比较敏感的功能，会对时钟造成混乱。采纳外部时钟芯片 DS1302，不仅仅能对时间进行计时还可以对年、月、日、周进行计时，具有闰年补偿功能而且对于使用串口、或者PWM 等对时钟比较敏感的功能，不会产生影响。假如接入外置电子电池的话在系统掉电的情况下还可以继续计时。2.1.2 时间温度数据显示采纳数码管显示时间温度数据操作方便，但需要用到的数码管数量甚多，占用 I/O 口较多，浪费 I/O 口的利用率，且只能显示数字。而使用 LCD 显示虽然...
