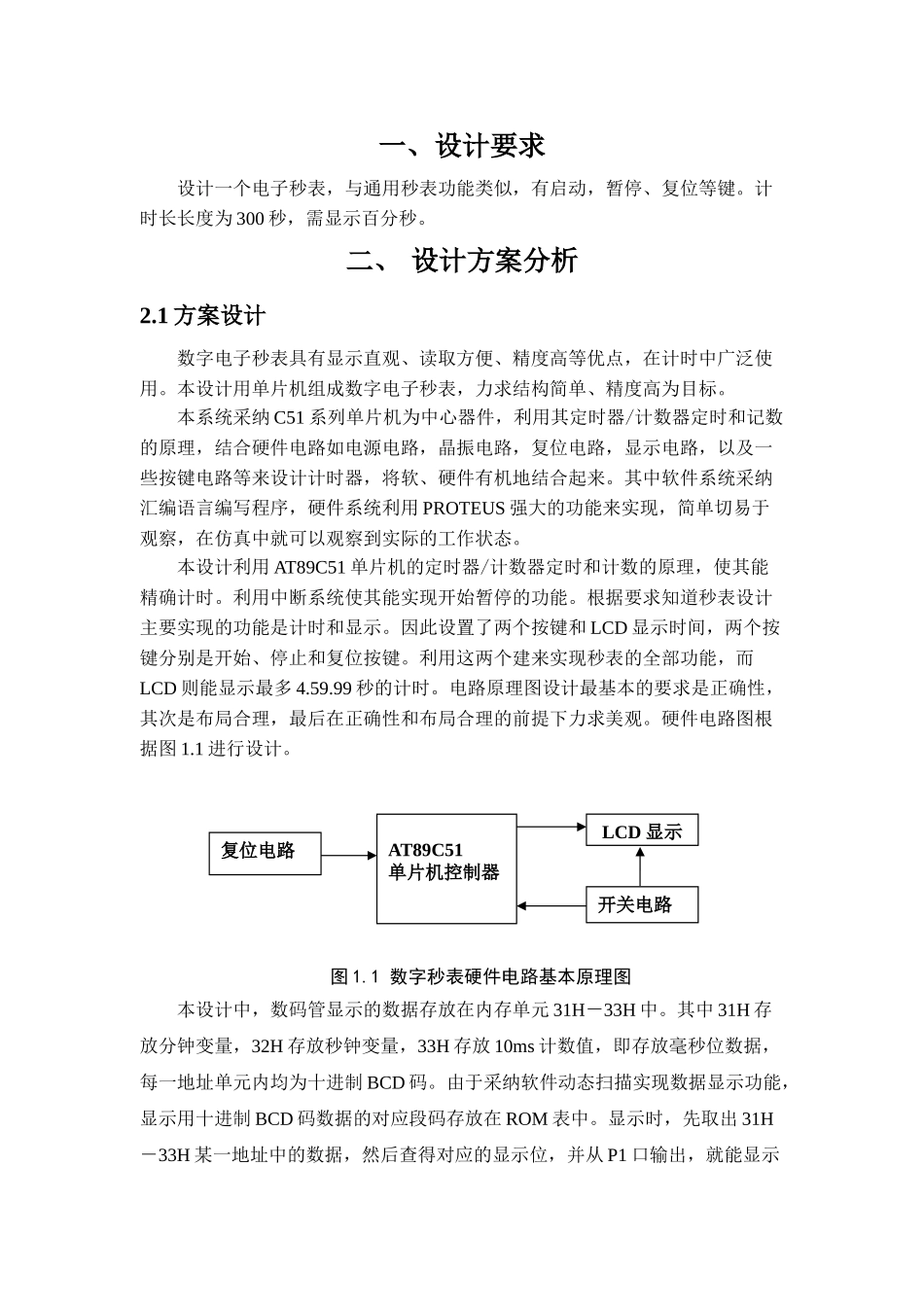

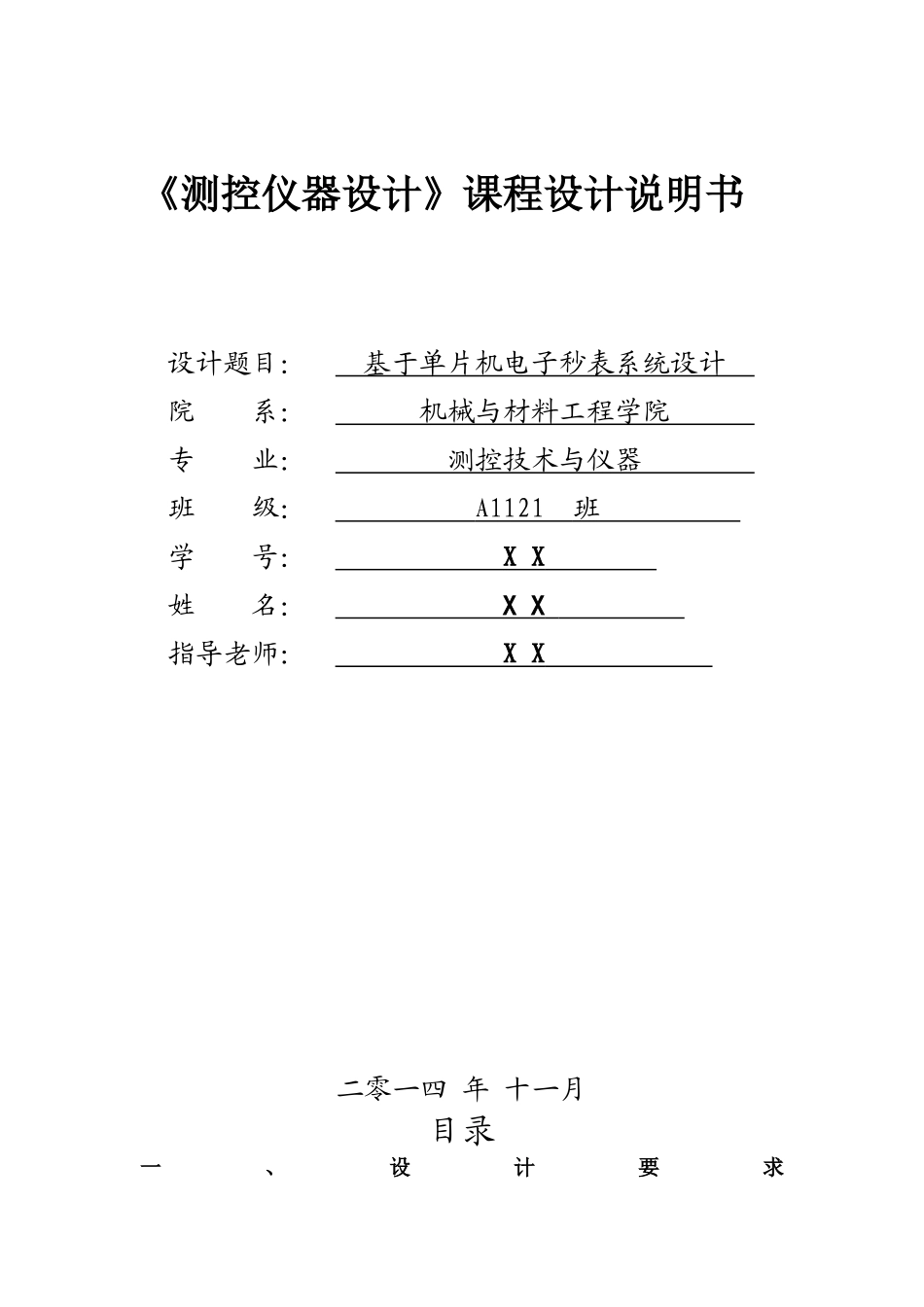

《测控仪器设计》课程设计说明书设计题目： 基于单片机电子秒表系统设计 院 系： 机械与材料工程学院 专 业： 测控技术与仪器 班 级： A1121 班 学 号： X X 姓 名： X X 指导老师： X X 二零一四 年 十一月目录一、设计要求 ............................................................................................1二、设计方案分析 ……………………………………….……………..12.1 方案设计 …………………………………………………….…12.2 背景知识介绍 ……………………………………………....….2三、硬件分析 ……………………………………….…………….……..53.1 单片机简介 …………………………………………………….53.2 电源电路 …………………………………………………...…..53.3 晶体振荡电路 ………………………………………………….53.4 复位电路 ………………………………………………….……53.5 显示电路 ……………………………………………………….63.6 键盘电路 ………………………………………………...……..6四、硬件主电路图设计 ………………….………………….…….……7五、软件设计 ……………………………………………………………75.1 软件设计概述 ……………………………….…………………75.2 主程序流程图 ……………………………………….…………7六、测试数据及设计结果 …………………………………….………..8七、总结 …………………………………………………….……..……8附录 1 程序 ………………..…………………………………..….…….9附录 2 protues 电路图 ………………………..…………...…………..16附录 3 仿真图 ………………………………………………...………..17参考文献 ………………………………………………………...…….18一、设计要求设计一个电子秒表，与通用秒表功能类似，有启动，暂停、复位等键。计时长长度为 300 秒，需显示百分秒。二、 设计方案分析2.1 方案设计数字电子秒表具有显示直观、读取方便、精度高等优点，在计时中广泛使用。本设计用单片机组成数字电子秒表，力求结构简单、精度高为目标。本系统采纳 C51 系列单片机为中心器件，利用其定时器/计数器定时和记数的原理，结合硬件电路如电源电路，晶振电路，复位电路，显示电路，以及一些按键电路等来设计计时器，将软、...
