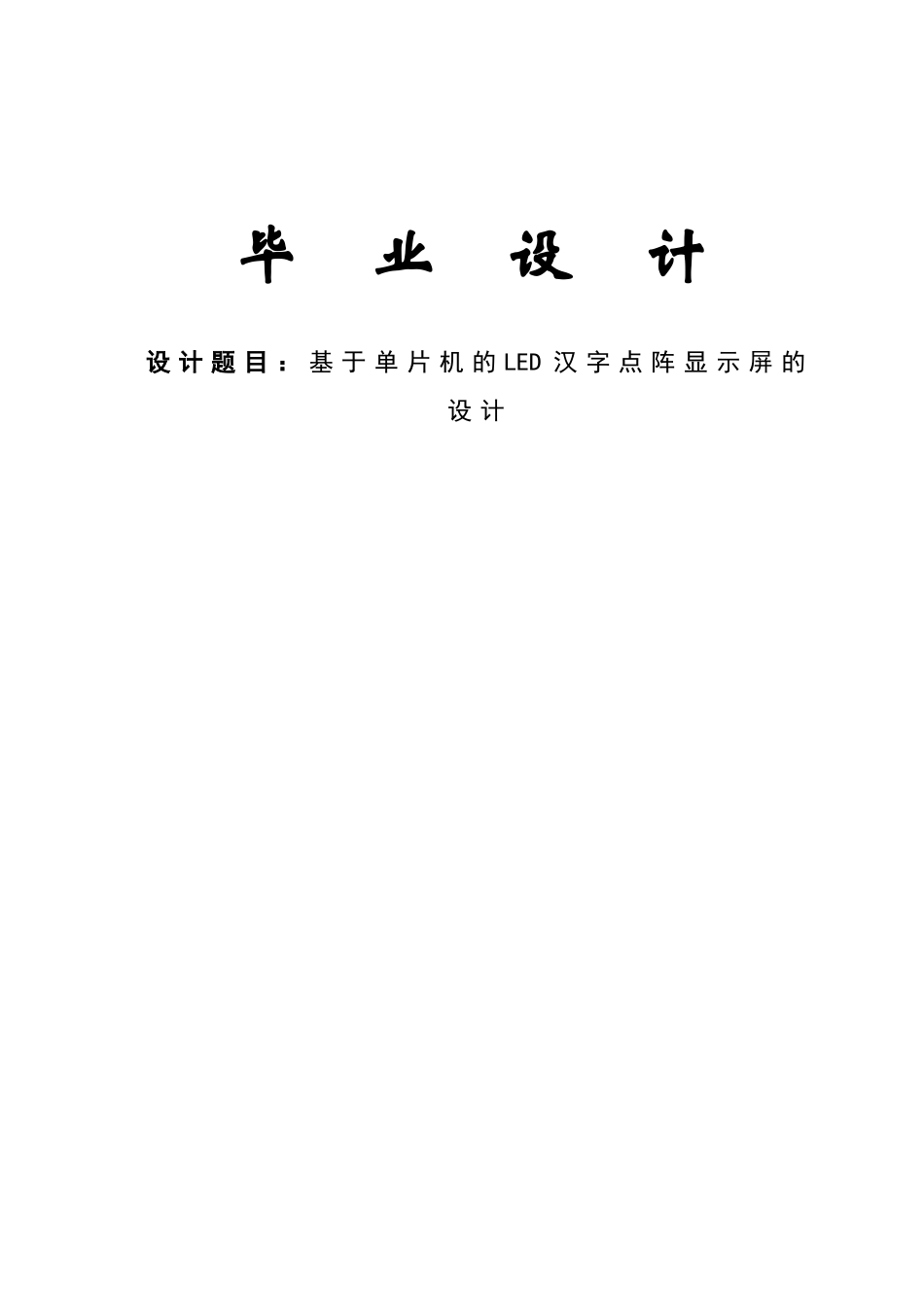

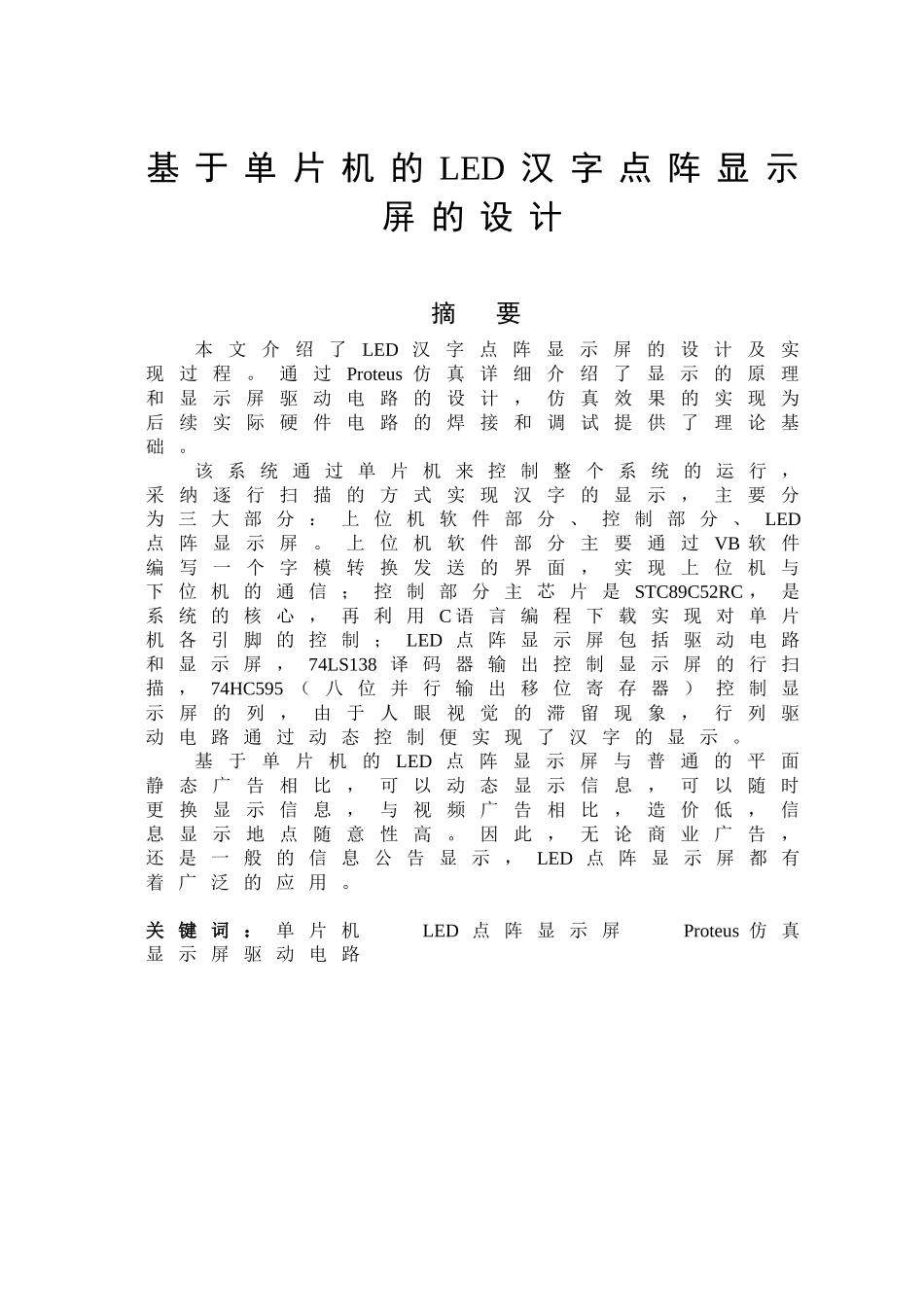

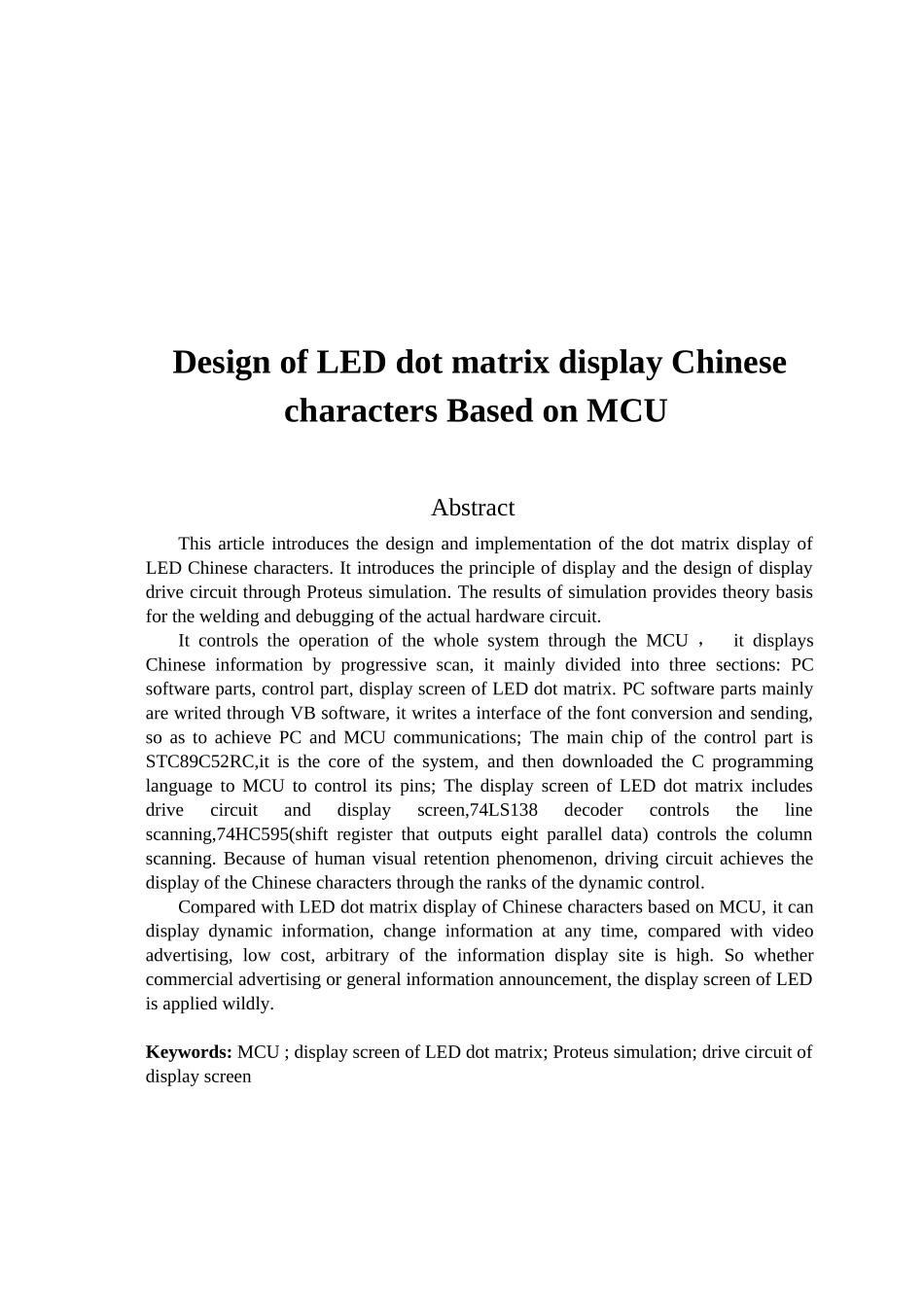

毕 业 设 计设 计 题 目 ： 基 于 单 片 机 的 LED 汉 字 点 阵 显 示 屏 的设 计基 于 单 片 机 的 LED 汉 字 点 阵 显 示屏 的 设 计摘 要本 文 介 绍 了LED 汉 字 点 阵 显 示 屏 的 设 计 及 实现 过 程 。 通 过Proteus 仿 真 详 细 介 绍 了 显 示 的 原 理和 显 示 屏 驱 动 电 路 的 设 计 ， 仿 真 效 果 的 实 现 为后 续 实 际 硬 件 电 路 的 焊 接 和 调 试 提 供 了 理 论 基础 。该 系 统 通 过 单 片 机 来 控 制 整 个 系 统 的 运 行 ，采 纳 逐 行 扫 描 的 方 式 实 现 汉 字 的 显 示 ， 主 要 分为 三 大 部 分 ： 上 位 机 软 件 部 分 、 控 制 部 分 、 LED点 阵 显 示 屏 。 上 位 机 软 件 部 分 主 要 通 过VB 软 件编 写 一 个 字 模 转 换 发 送 的 界 面 ， 实 现 上 位 机 与下 位 机 的 通 信 ； 控 制 部 分 主 芯 片 是 STC89C52RC ， 是系 统 的 核 心 ， 再 利 用 C 语 言 编 程 下 载 实 现 对 单 片机 各 引 脚 的 控 制 ； LED 点 阵 显 示 屏 包 括 驱 动 电 路和 显 示 屏 ， 74LS138 译 码 器 输 出 控 制 显 示 屏 的 行 扫描 ， 74HC595 （ 八 位 并 行 输 出 移 位 寄 存 器 ） 控 制 显示 屏 的 列 ， 由 于 人 眼 视 觉 的 滞 留 现 象 ， 行 列 驱动 电 路 通 过 动 态 控 制 便 实 现 了 汉 字 的 显 示 。基 于 单 片 机 的LED 点 阵 显 示 屏 与 普 通 的 平 面静 态 广 告 相 比 ， 可 以 动 态 显 示 信 息 ， 可 以 随 时更 换 显 示 信 息 ， 与 视 频 广 告 相 比 ， 造 价 低 ， 信息 显 示 地 点 随 意 性 高 。 因 此 ， 无 论 商 业 广 告 ，还 是 一 般 的 信 息 公 告 显 示 ， LED 点 阵 显 示 屏 都 有着 广 泛 的 应 用 。关 键 词 ： 单 片 机 LED 点 阵 显 示 屏 Proteus 仿 真 显 示 屏 驱 动 电 路 Design of LED dot matrix display Chinese characters Based on MCUAbstra...
