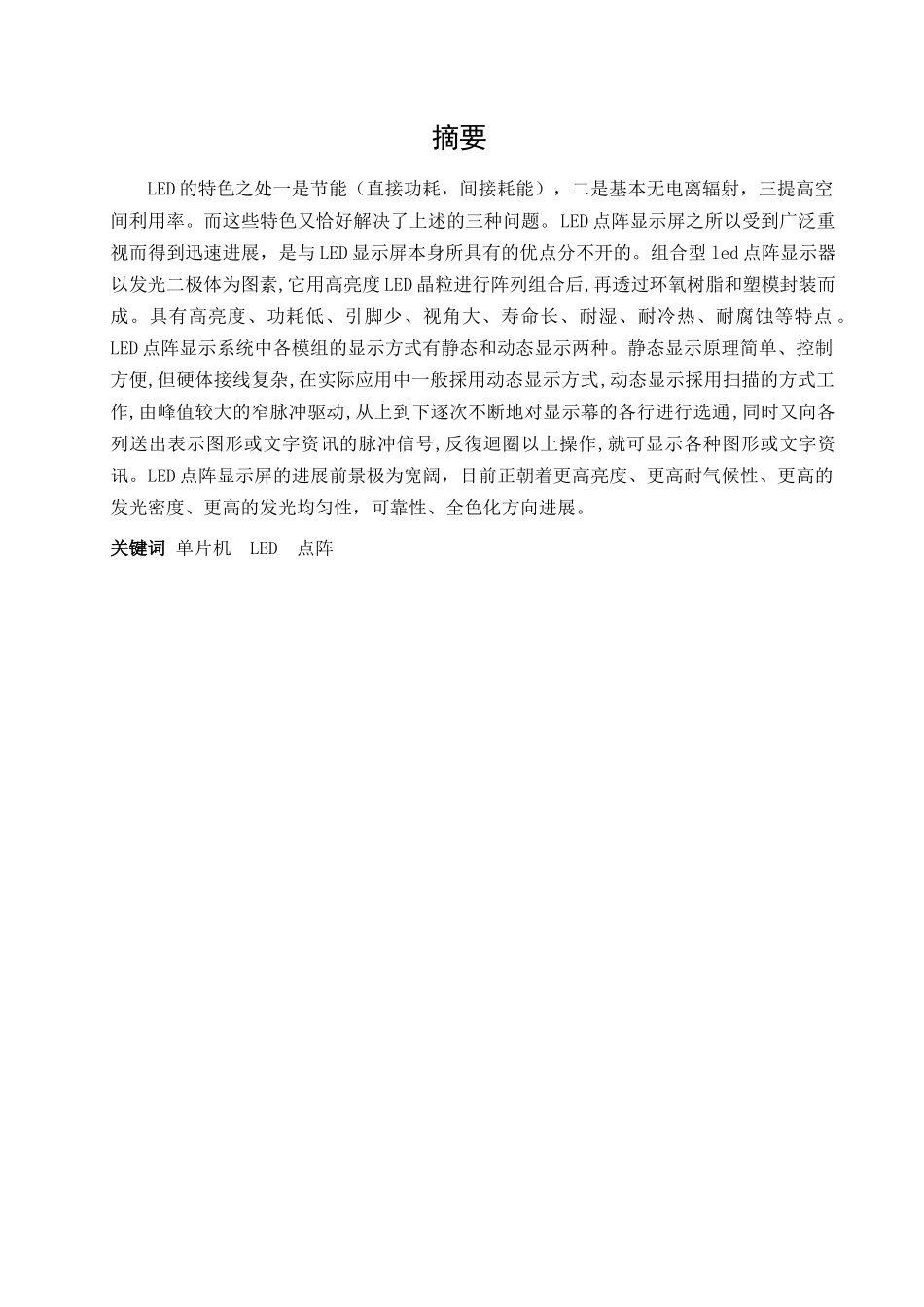

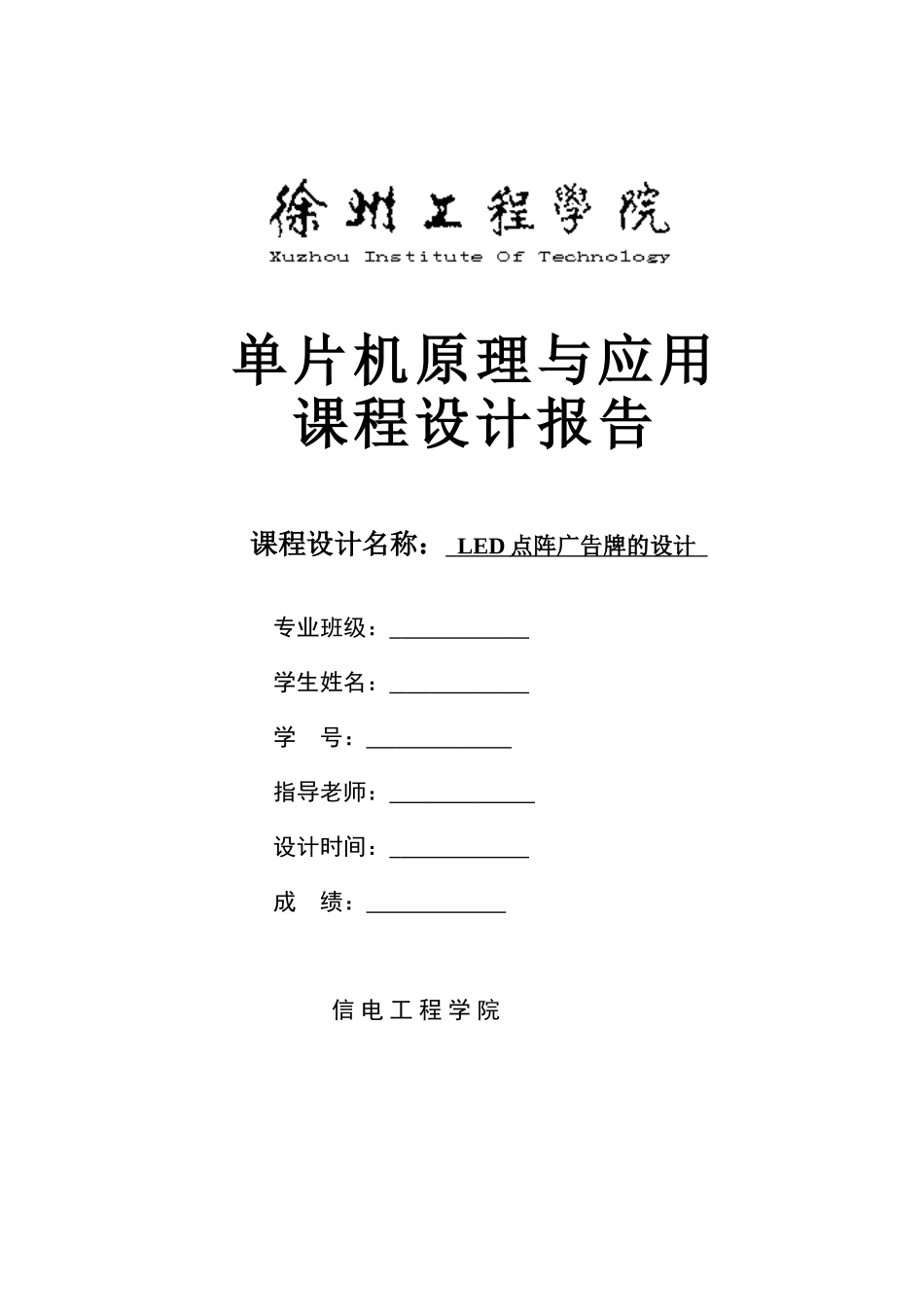

单片机原理与应用课程设计报告课程设计名称： LED 点阵广告牌的设计 专业班级： 学生姓名： 学 号： 指导老师： 设计时间： 成 绩： 信 电 工 程 学 院 摘要LED 的特色之处一是节能（直接功耗，间接耗能），二是基本无电离辐射，三提高空间利用率。而这些特色又恰好解决了上述的三种问题。LED 点阵显示屏之所以受到广泛重视而得到迅速进展，是与 LED 显示屏本身所具有的优点分不开的。组合型 led 点阵显示器以发光二极体为图素,它用高亮度 LED 晶粒进行阵列组合后,再透过环氧树脂和塑模封装而成。具有高亮度、功耗低、引脚少、视角大、寿命长、耐湿、耐冷热、耐腐蚀等特点 。LED 点阵显示系统中各模组的显示方式有静态和动态显示两种。静态显示原理简单、控制方便,但硬体接线复杂,在实际应用中一般採用动态显示方式,动态显示採用扫描的方式工作,由峰值较大的窄脉冲驱动,从上到下逐次不断地对显示幕的各行进行选通,同时又向各列送出表示图形或文字资讯的脉冲信号,反復迴圈以上操作,就可显示各种图形或文字资讯。LED 点阵显示屏的进展前景极为宽阔，目前正朝着更高亮度、更高耐气候性、更高的发光密度、更高的发光均匀性，可靠性、全色化方向进展。关键词 单片机 LED 点阵目 录1 绪论…..........................................................................................................................................11.1 LED 点阵显示屏的设计背景及意义…..............................................................................11.2 显示原理及控制方式分析..................................................................................................31.2.1 LED 点阵模块结构......................................................................................................3 1.2.2 LED 动态显示原理.....................................................................................................41.2.3 LED 常见的控制方式..................................................................................................41.3 设计目标及实行的方案.....................................................................................................51.3.1 本设计的目标....................................................
