基于单片机的家用防盗报警器的设计-毕业论文

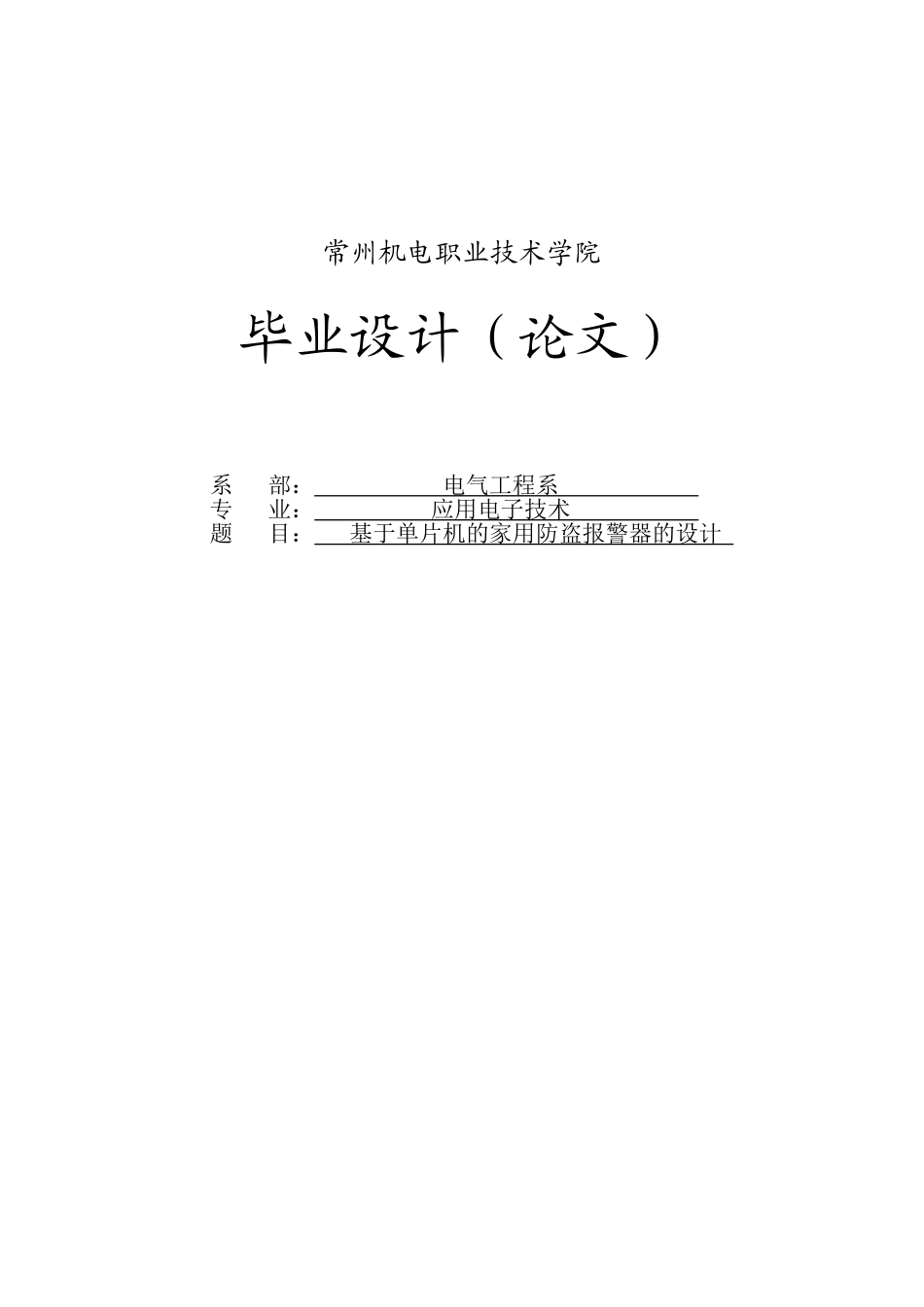

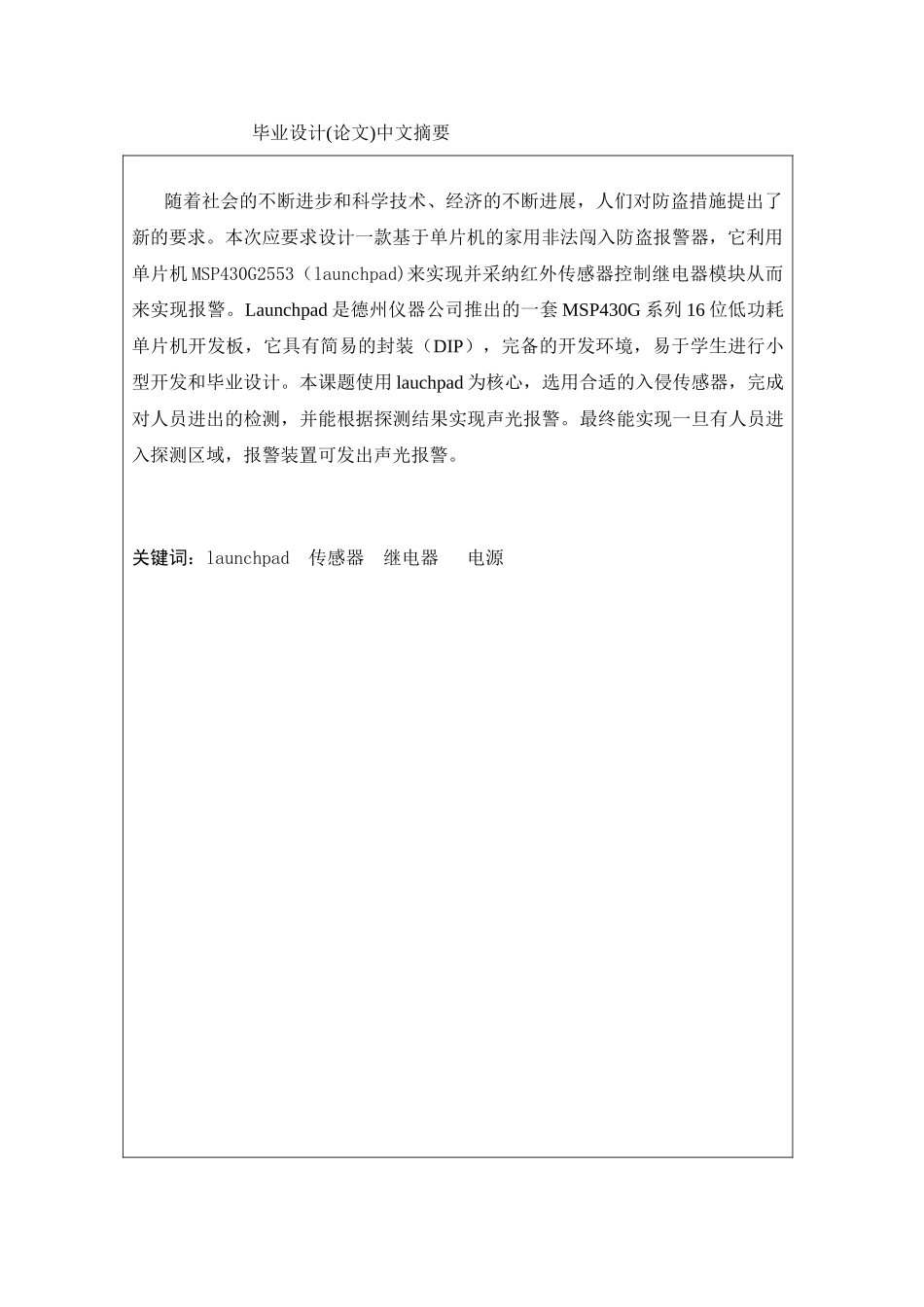

常州机电职业技术学院毕业设计（论文）系 部： 电气工程系 专 业： 应用电子技术 题 目： 基于单片机的家用防盗报警器的设计 毕业设计(论文)中文摘要随着社会的不断进步和科学技术、经济的不断进展，人们对防盗措施提出了新的要求。本次应要求设计一款基于单片机的家用非法闯入防盗报警器，它利用单片机 MSP430G2553（launchpad)来实现并采纳红外传感器控制继电器模块从而来实现报警。Launchpad 是德州仪器公司推出的一套 MSP430G 系列 16 位低功耗单片机开发板，它具有简易的封装（DIP），完备的开发环境，易于学生进行小型开发和毕业设计。本课题使用 lauchpad 为核心，选用合适的入侵传感器，完成对人员进出的检测，并能根据探测结果实现声光报警。最终能实现一旦有人员进入探测区域，报警装置可发出声光报警。关键词：launchpad 传感器 继电器 电源目录1. 引言..........................................................................................................................11.1 课题的背景及意义..........................................................................................11.2 课题设计要求及任务....................................................................................12 总体设计方案............................................................................................................22.1 方案一..............................................................................................................2 2.2 方案二................................................................................................................23. 分电路设计................................................................................................................3 3.1 电源电路设计.....................................................................................................3 3.1.1 利用 LM7805 设计供电电源电路.................................................................3 3.1.2 利用外接电器做电源...................................................................................4 3.2 单片机模块的设计...................................................................
