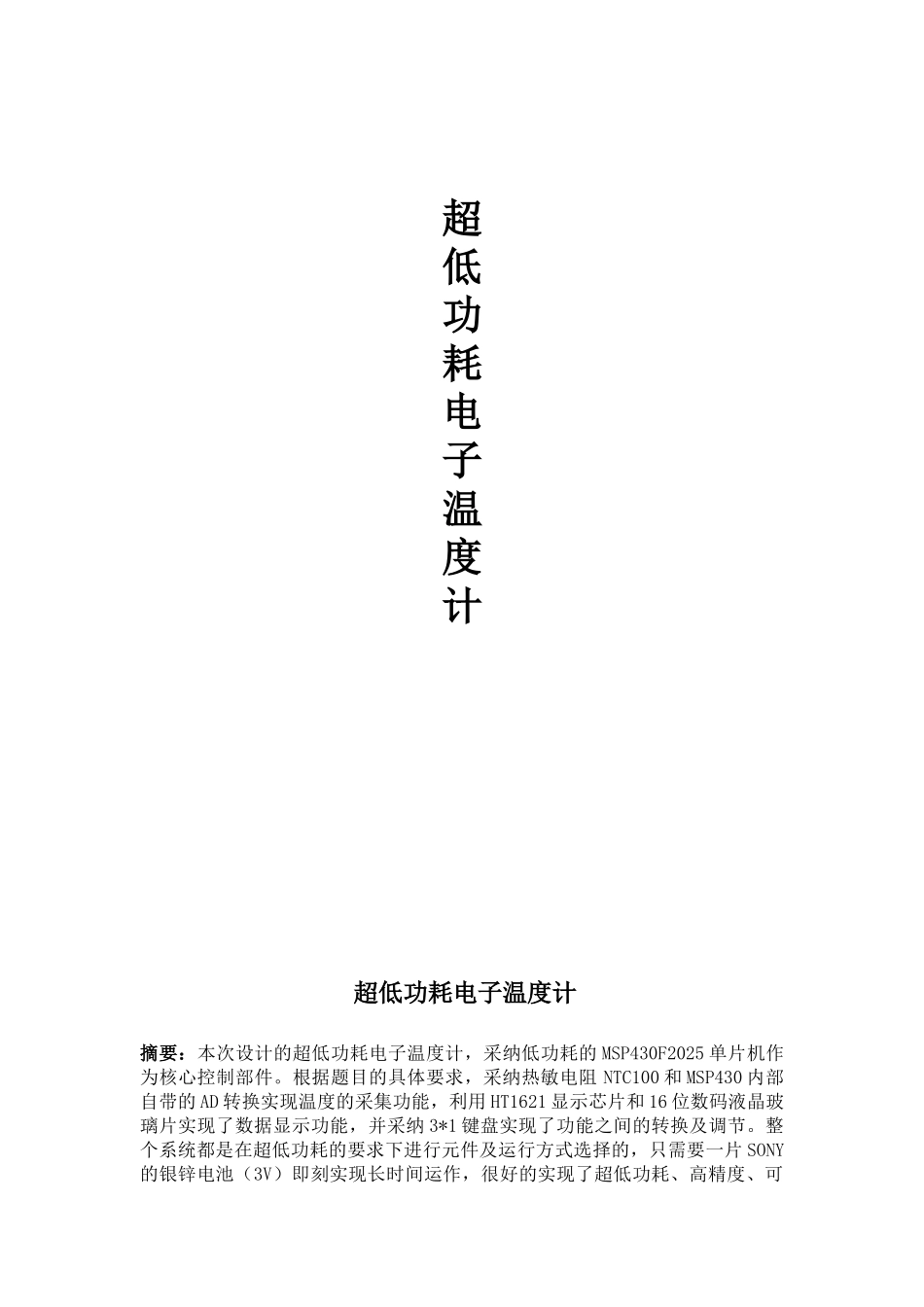

基于单片机的超低功耗电子温度计设计大学毕设论文

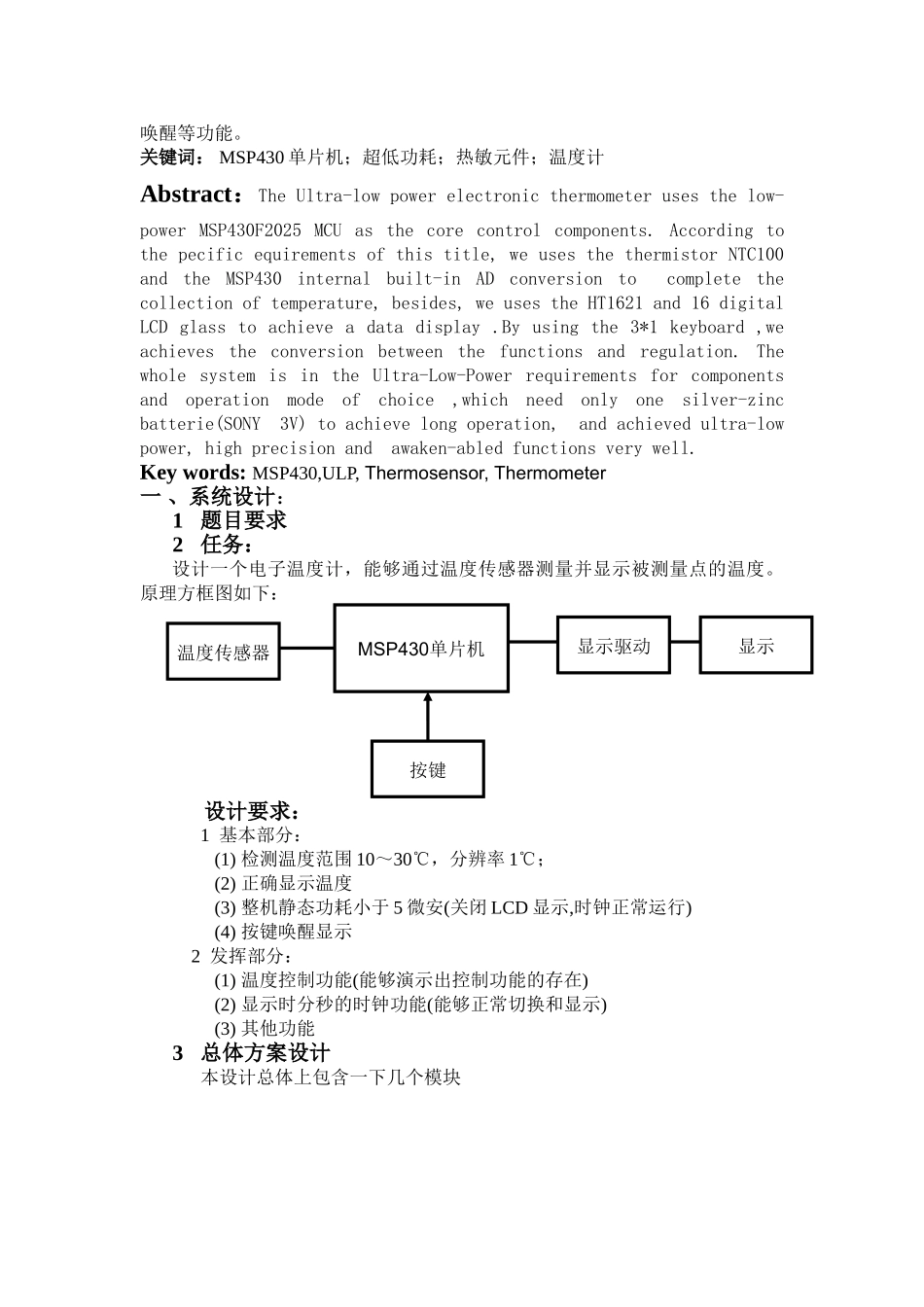

超低功耗电子温度计 超低功耗电子温度计摘要：本次设计的超低功耗电子温度计，采纳低功耗的 MSP430F2025 单片机作为核心控制部件。根据题目的具体要求，采纳热敏电阻 NTC100 和 MSP430 内部自带的 AD 转换实现温度的采集功能，利用 HT1621 显示芯片和 16 位数码液晶玻璃片实现了数据显示功能，并采纳 3*1 键盘实现了功能之间的转换及调节。整个系统都是在超低功耗的要求下进行元件及运行方式选择的，只需要一片 SONY的银锌电池（3V）即刻实现长时间运作，很好的实现了超低功耗、高精度、可唤醒等功能。关键词： MSP430 单片机；超低功耗；热敏元件；温度计Abstract：The Ultra-low power electronic thermometer uses the low-power MSP430F2025 MCU as the core control components. According to the pecific equirements of this title, we uses the thermistor NTC100 and the MSP430 internal built-in AD conversion to complete the collection of temperature, besides, we uses the HT1621 and 16 digital LCD glass to achieve a data display .By using the 3*1 keyboard ,we achieves the conversion between the functions and regulation. The whole system is in the Ultra-Low-Power requirements for components and operation mode of choice ,which need only one silver-zinc batterie(SONY 3V) to achieve long operation, and achieved ultra-low power, high precision and awaken-abled functions very well.Key words: MSP430,ULP, Thermosensor, Thermometer一 、系统设计：1 题目要求2 任务：设计一个电子温度计，能够通过温度传感器测量并显示被测量点的温度。原理方框图如下：设计要求： 1 基本部分： (1) 检测温度范围 10～30℃，分辨率 1℃； (2) 正确显示温度 (3) 整机静态功耗小于 5 微安(关闭 LCD 显示,时钟正常运行) (4) 按键唤醒显示 2 发挥部分： (1) 温度控制功能(能够演示出控制功能的存在) (2) 显示时分秒的时钟功能(能够正常切换和显示) (3) 其他功能3 总体方案设计本设计总体上包含一下几个模块MSP430单片机温度传感器显示驱动显示按键 本设计主要实现测量温度功能，诸多发挥功能主要有键盘输入循环选择4 方案论证及选择3.1 控制单...
