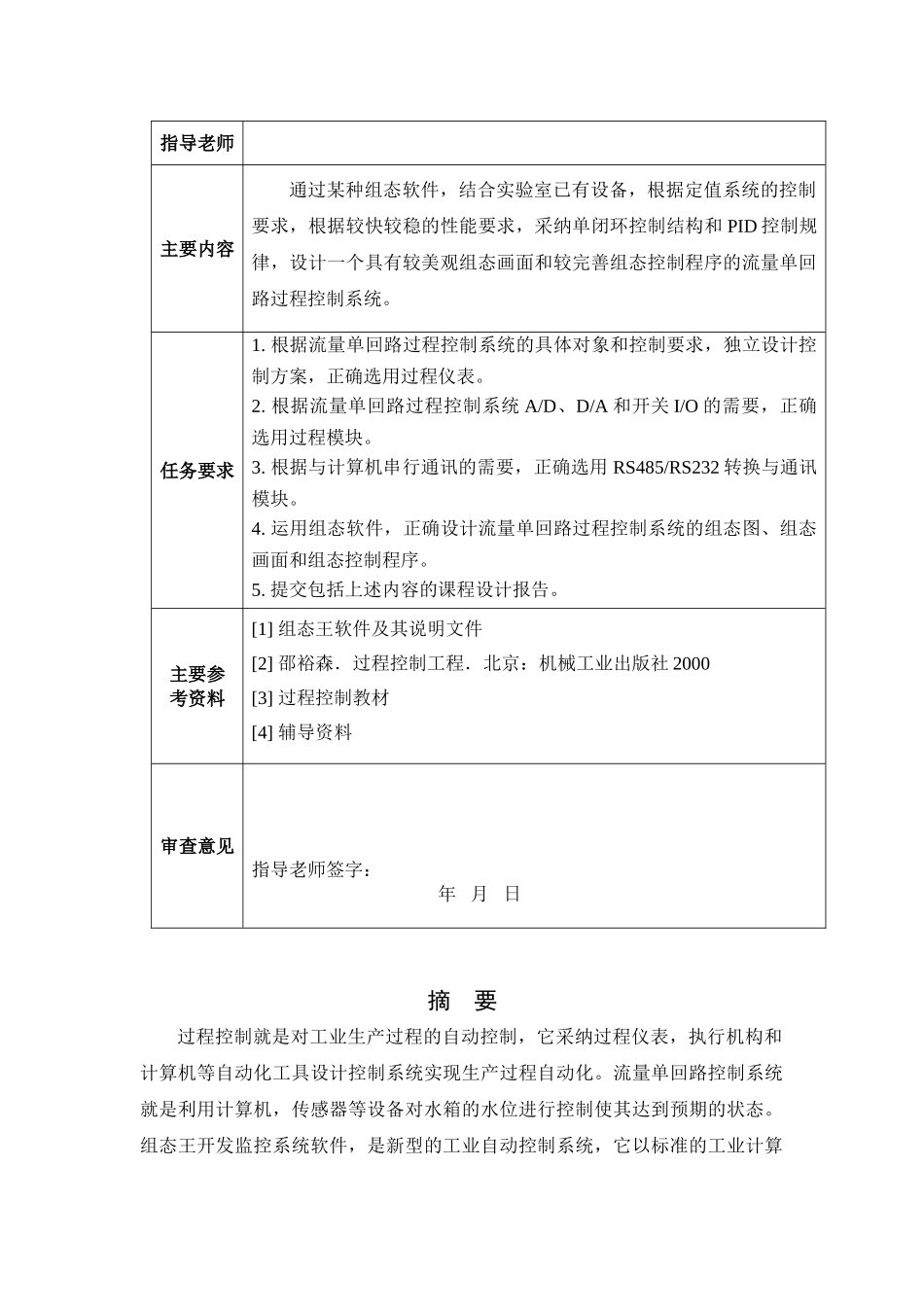

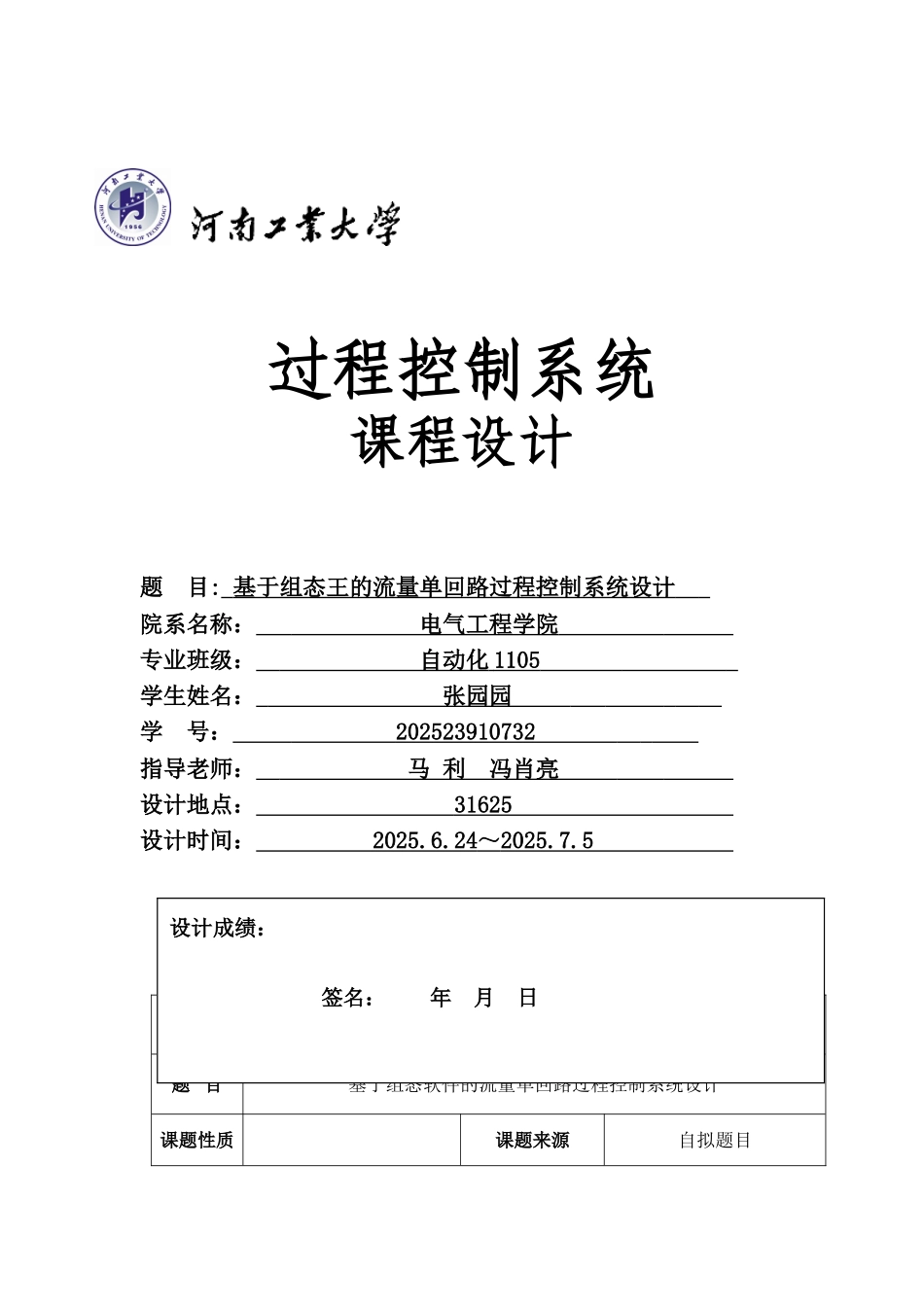

过程控制系统课程设计题 目: 基于组态王的流量单回路过程控制系统设计 院系名称： 电气工程学院 专业班级： 自动化 1105 学生姓名： 张园园 学 号： 202523910732 指导老师： 马 利 冯肖亮 设计地点： 31625 设计时间： 2025.6.24 ～ 2025.7.5 过程控制课程设计任务书学生姓名张园园专业班级自动化 1105学号202523910732题 目基于组态软件的流量单回路过程控制系统设计课题性质课题来源自拟题目设计成绩： 签名： 年 月 日指导老师主要内容通过某种组态软件，结合实验室已有设备，根据定值系统的控制要求，根据较快较稳的性能要求，采纳单闭环控制结构和 PID 控制规律，设计一个具有较美观组态画面和较完善组态控制程序的流量单回路过程控制系统。任务要求1. 根据流量单回路过程控制系统的具体对象和控制要求，独立设计控制方案，正确选用过程仪表。2. 根据流量单回路过程控制系统 A/D、D/A 和开关 I/O 的需要，正确选用过程模块。3. 根据与计算机串行通讯的需要，正确选用 RS485/RS232 转换与通讯模块。4. 运用组态软件，正确设计流量单回路过程控制系统的组态图、组态画面和组态控制程序。5. 提交包括上述内容的课程设计报告。主要参考资料[1] 组态王软件及其说明文件[2] 邵裕森．过程控制工程．北京：机械工业出版社 2000[3] 过程控制教材[4] 辅导资料审查意见指导老师签字： 年 月 日摘 要过程控制就是对工业生产过程的自动控制，它采纳过程仪表，执行机构和计算机等自动化工具设计控制系统实现生产过程自动化。流量单回路控制系统就是利用计算机，传感器等设备对水箱的水位进行控制使其达到预期的状态。组态王开发监控系统软件，是新型的工业自动控制系统，它以标准的工业计算机软硬件平台构成的集成系统取代传统的封闭式系统。关键词： 过程控制 工业 组态王 流量目 录1 设计目的与要求..........................................11.1 设计目的......................................................11.2 设计要求......................................................12 系统结构设计............................................22.1 控制方案......................................................22.2 系统结构......................................................33 过程仪表选择............................................33.1 液位传感器.............
