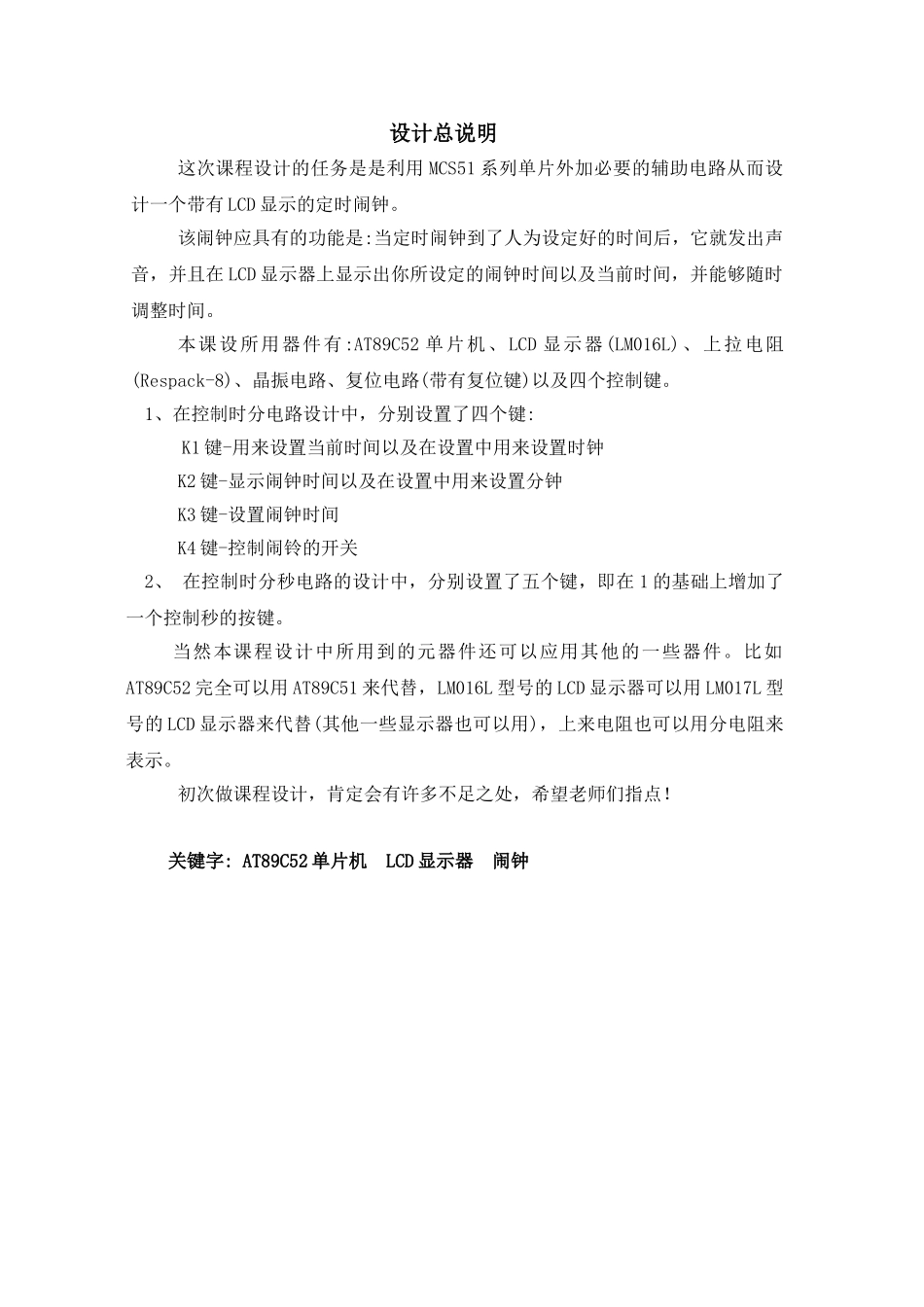

设计总说明这次课程设计的任务是是利用 MCS51 系列单片外加必要的辅助电路从而设计一个带有 LCD 显示的定时闹钟。该闹钟应具有的功能是:当定时闹钟到了人为设定好的时间后，它就发出声音，并且在 LCD 显示器上显示出你所设定的闹钟时间以及当前时间，并能够随时调整时间。本课设所用器件有:AT89C52 单片机、LCD 显示器(LM016L)、上拉电阻(Respack-8)、晶振电路、复位电路(带有复位键)以及四个控制键。1、在控制时分电路设计中，分别设置了四个键:K1 键-用来设置当前时间以及在设置中用来设置时钟 K2 键-显示闹钟时间以及在设置中用来设置分钟 K3 键-设置闹钟时间 K4 键-控制闹铃的开关2、 在控制时分秒电路的设计中，分别设置了五个键，即在 1 的基础上增加了一个控制秒的按键。当然本课程设计中所用到的元器件还可以应用其他的一些器件。比如AT89C52 完全可以用 AT89C51 来代替，LM016L 型号的 LCD 显示器可以用 LM017L 型号的 LCD 显示器来代替(其他一些显示器也可以用)，上来电阻也可以用分电阻来表示。 初次做课程设计，肯定会有许多不足之处，希望老师们指点！关键字: AT89C52 单片机 LCD 显示器 闹钟目录1、主要内容……………………………………………………………………32、目的和意义…………………………………………………………………33、基本要求……………………………………………………………………3 3.1、显示时-分功能………………………………………………………3 3.2、 显示时-分-秒功能…………………………………………………34、系统设计4.1 AT89C52 单片机简介…………………………………………………44.2 电路总体设计…………………………………………………………64.3 主程序流程图…………………………………………………………75、详细设计5.1 设计电路图……………………………………………………………75.2 程序代码………………………………………………………………12 5.2.1 时-分程序代码…………………………………………………12 5.2.2 时-分-秒程序代码……………………………………………236、结论6.1 结果分析………………………………………………………………336.2 心得体会………………………………………………………………337、设计总结……………………………………………………………………348、参考文献…………………………………………………...
