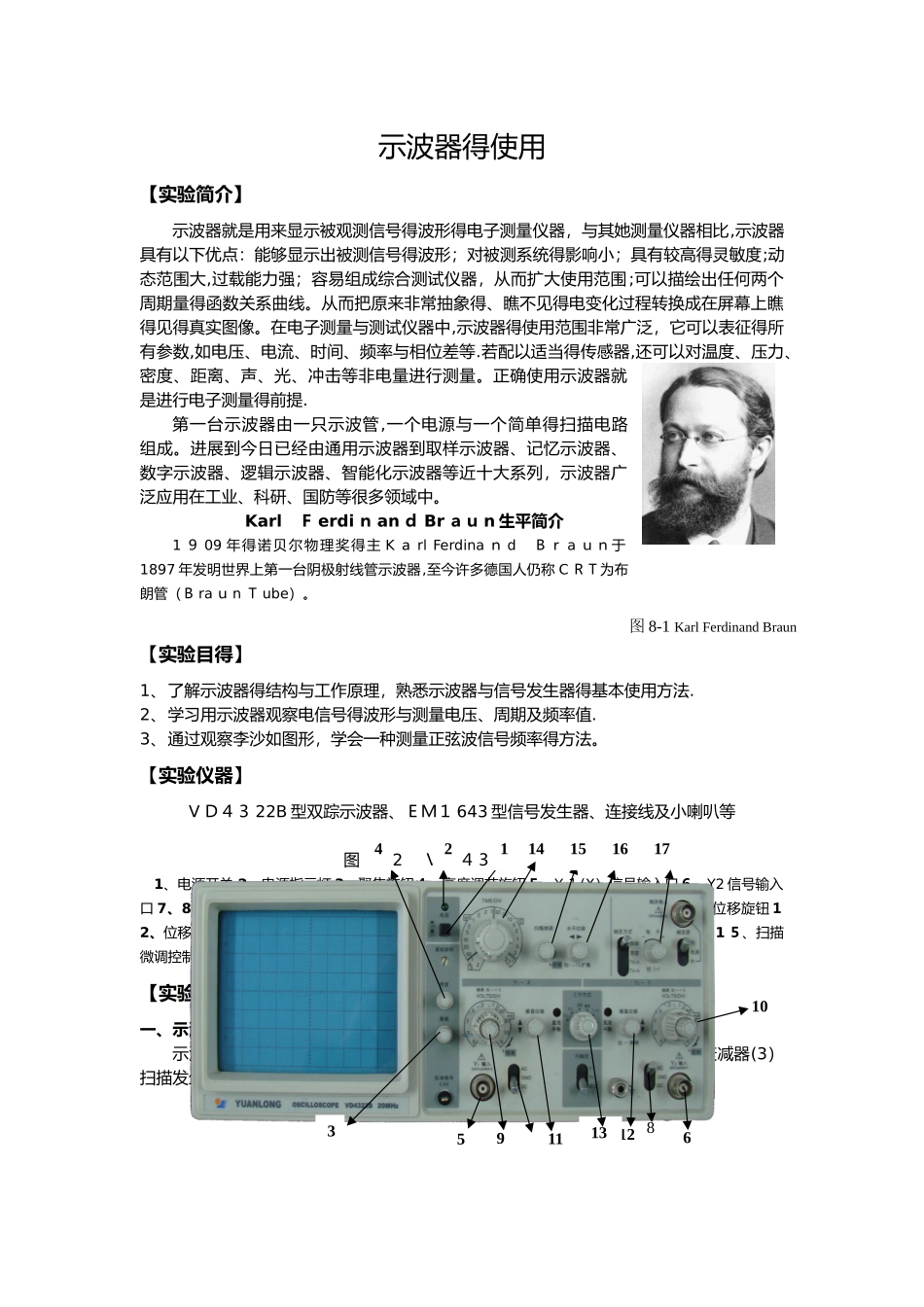

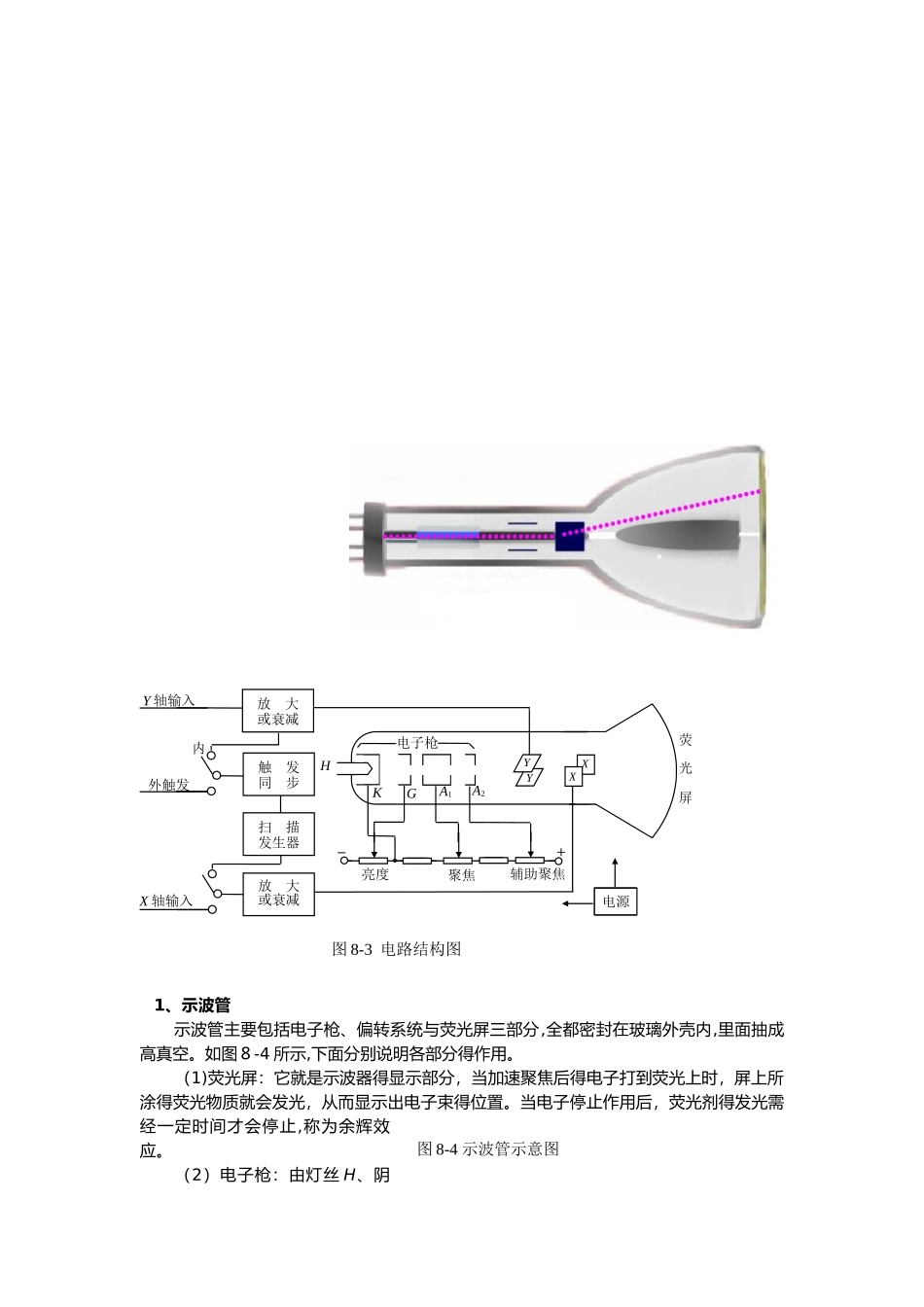

示波器得使用【实验简介】示波器就是用来显示被观测信号得波形得电子测量仪器，与其她测量仪器相比,示波器具有以下优点：能够显示出被测信号得波形；对被测系统得影响小；具有较高得灵敏度;动态范围大,过载能力强；容易组成综合测试仪器，从而扩大使用范围;可以描绘出任何两个周期量得函数关系曲线。从而把原来非常抽象得、瞧不见得电变化过程转换成在屏幕上瞧得见得真实图像。在电子测量与测试仪器中,示波器得使用范围非常广泛，它可以表征得所有参数,如电压、电流、时间、频率与相位差等.若配以适当得传感器,还可以对温度、压力、密度、距离、声、光、冲击等非电量进行测量。正确使用示波器就是进行电子测量得前提.第一台示波器由一只示波管,一个电源与一个简单得扫描电路组成。进展到今日已经由通用示波器到取样示波器、记忆示波器、数字示波器、逻辑示波器、智能化示波器等近十大系列，示波器广泛应用在工业、科研、国防等很多领域中。 Karl Ｆ erdi ｎ an ｄ Br ａｕ n 生平简介1 ９ 09 年得诺贝尔物理奖得主 K ａ rl Ferdina ｎ d Ｂｒ a ｕｎ于1897 年发明世界上第一台阴极射线管示波器,至今许多德国人仍称 C ＲＴ为布朗管（Ｂ ra ｕ n Ｔ ube）。 【实验目得】1、了解示波器得结构与工作原理，熟悉示波器与信号发生器得基本使用方法.2、学习用示波器观察电信号得波形与测量电压、周期及频率值.3、通过观察李沙如图形，学会一种测量正弦波信号频率得方法。【实验仪器】V Ｄ４３ 22B 型双踪示波器、ＥＭ１ 643 型信号发生器、连接线及小喇叭等 图８－2 Ｖ D ４３ 22 型双踪示波器板面图1、电源开关 2、电源指示灯 3、聚焦旋钮４、亮度调节旋钮５、Y １(X）信号输入口６、Y2 信号输入口 7、8、入耦合开关(AC－G Ｎ D-Ｄ C）9、１０、垂直偏转因数选择开关（V/格）11、位移旋钮１2、位移旋钮 13、工作方式选择开关(、、交替、断续）1 ４、扫描速度（时间/格）选择开关 1 ５、扫描微调控制旋钮 16、水平位移旋钮１ 7、电平调节旋钮【实验原理】一、示波器得结构及简单工作原理示波器一般由 5 个部分组成,如图 8-３所示:(１）示波管;(2)信号放大器与衰减器(3）扫描发生器;(4）触发同步电路;（5）电源。下面分别加以简单说明。图 8-1 Karl Ferdinand Braun1712345689101112131415161、示波管示波管主要包括电子枪、偏转系统与荧光屏三部分,全都密封在玻璃外壳内,里面抽成高真空。...
