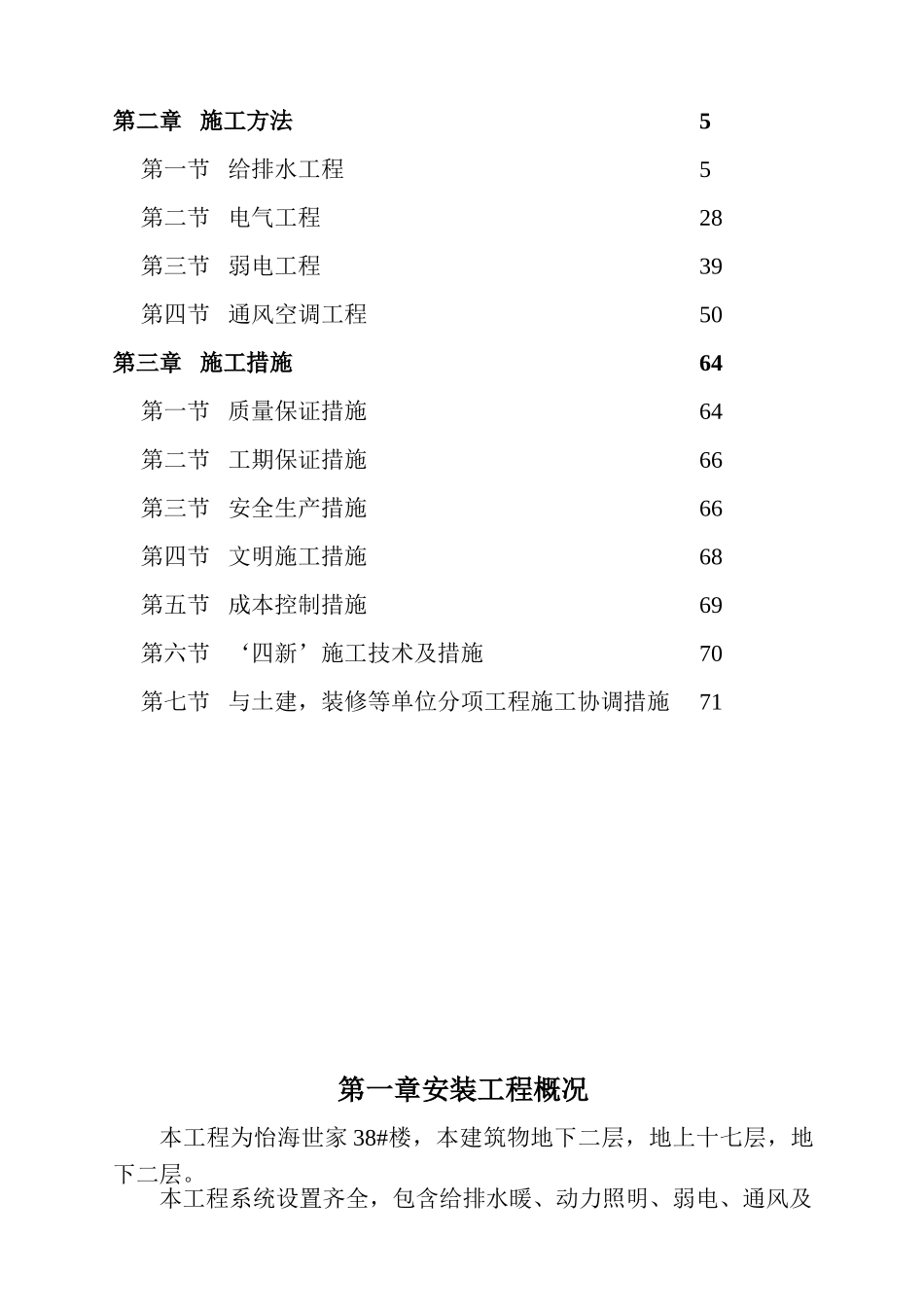

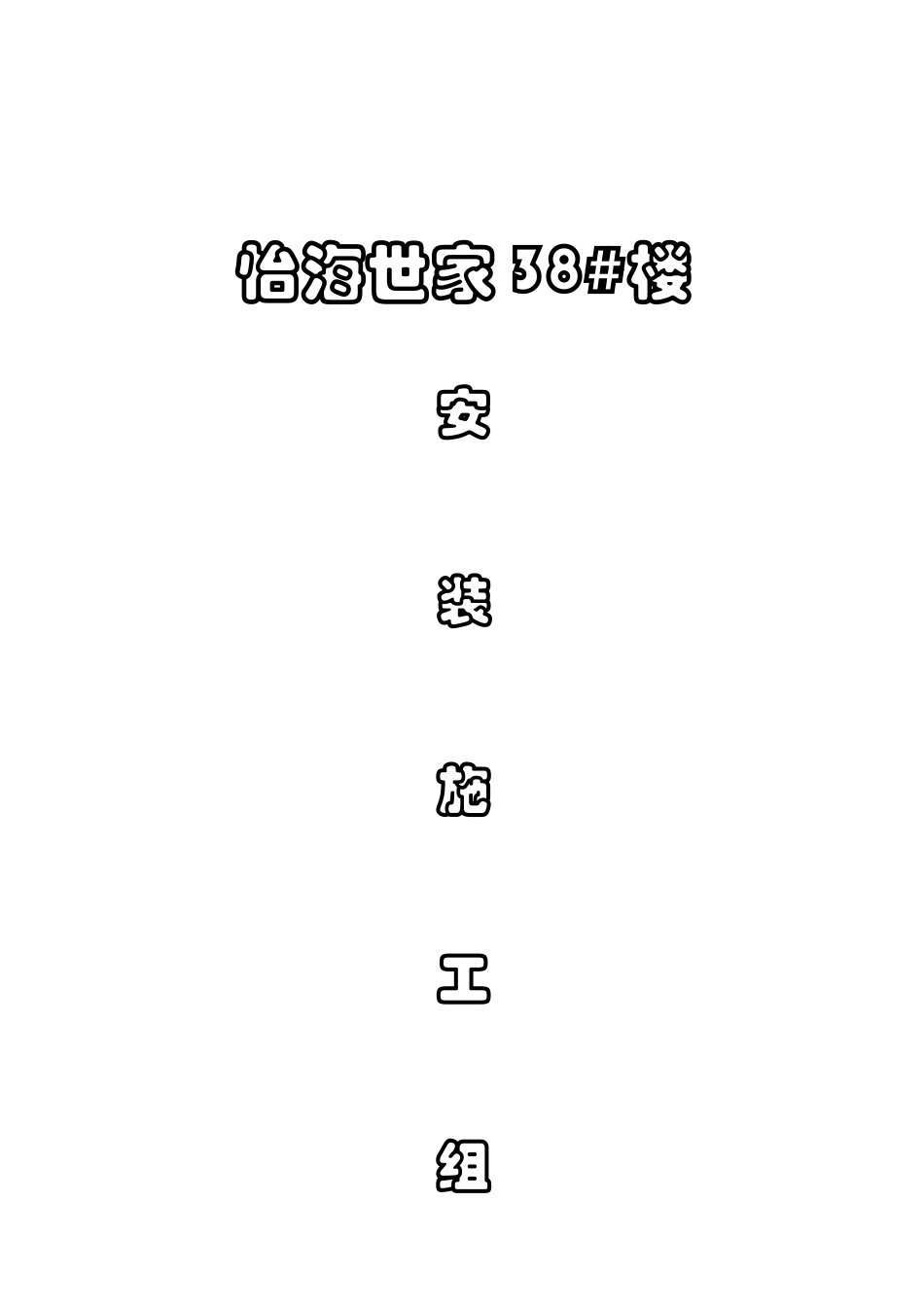

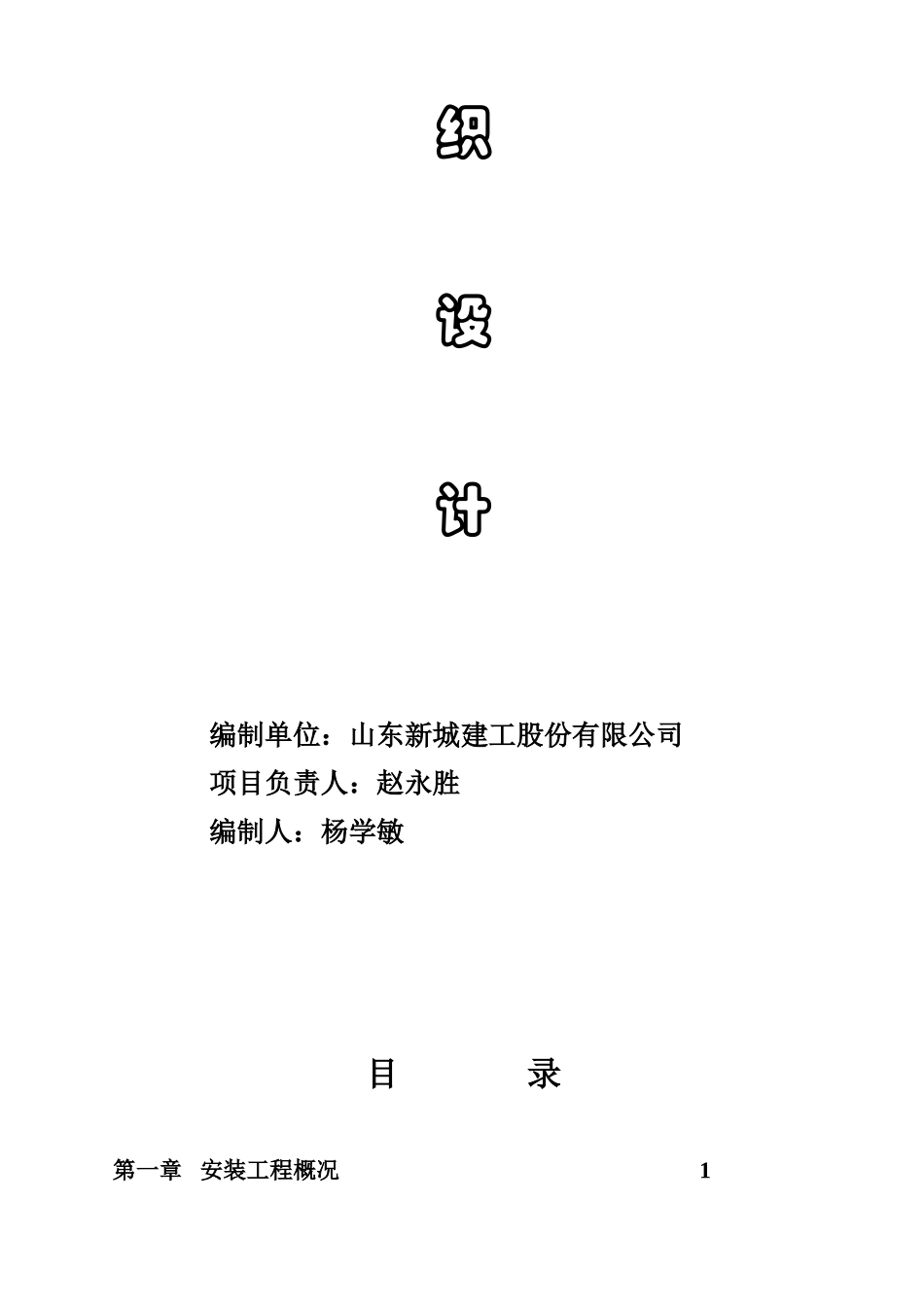

怡海世家 38#楼安装施工组织设计编制单位：山东新城建工股份有限公司 项目负责人：赵永胜编制人：杨学敏 目 录第一章 安装工程概况1第二章 施工方法5第一节 给排水工程5第二节 电气工程28第三节 弱电工程39第四节 通风空调工程50第三章 施工措施64第一节 质量保证措施64第二节 工期保证措施66第三节 安全生产措施66第四节 文明施工措施68第五节 成本控制措施69第六节 ‘四新’施工技术及措施70第七节 与土建，装修等单位分项工程施工协调措施71第一章安装工程概况本工程为怡海世家 38#楼，本建筑物地下二层，地上十七层，地下二层。本工程系统设置齐全，包含给排水暖、动力照明、弱电、通风及相应附属设施等部内容。1.1 给排水工程本工程由生活、井水给水系统、消防系统、自动喷淋灭火系统、雨水系统组成。1.1.1 生活水、井水给水系统：本工程生活冷水系统分为二个区：一至四九层为低区，由设备房内的低区无负压给水设备供给；十至阁楼层为高区，由设备房内的高区无负压给水设备供给；生活热水由每户内燃炉供给；自备井水系统共分两个区，井水分区形式同冷水，高区由设备房内无负压井水给水设备供给，低区由井水给水泵直接供给。1.1.2 排水系统：一层排水和二层以上的排水管分开，分别排至室外，经化粪池腐化沉淀后，再排入污水管网。1.1.3 消防系统：消火栓供水系统不分区，根据建筑平面布置的特点，消火栓系统在地下二层顶设置水平干管，形成水平环状管网，在十七层吊顶内设置水平干管，通过立管形成垂直环状管网，且有两路入口与室外消防管网连接成环状，供水安全可靠。1.2 采暖系统本工程采暖系统为一户一炉地板采暖系统，每户内设一燃气壁挂炉提供 55/45℃采暖热水。1. 3 电气工程 本工程由供配电系统、电气照明系统、防触电安全保护系统、防雷接地系统、消防报警及联动控制系统。1.3.1 供、配电系统本工程各路电源均采纳阻燃型铠装铜芯电缆由设备房内变配电室沿桥架或直埋地引来，电源电压 220V/380V，工作电源与备用电源应分别引自不同的底压母线。本工程为二类高层建筑，楼内所有消防设施用电，疏散通道照明及航空障碍标志灯用电，客梯电力为二级负荷，上述二级负荷均在最末级设双电源自动切换装置，其余均为三级负荷。电力配电设备采纳放射式供电；照明配电由地下配电室采纳分区树干式供电；本工程应急照明为二级负荷，双路电源在楼层配电箱进行双电源切换。1.3.2 防雷接地系统本建筑属三类防雷，本工程防...
