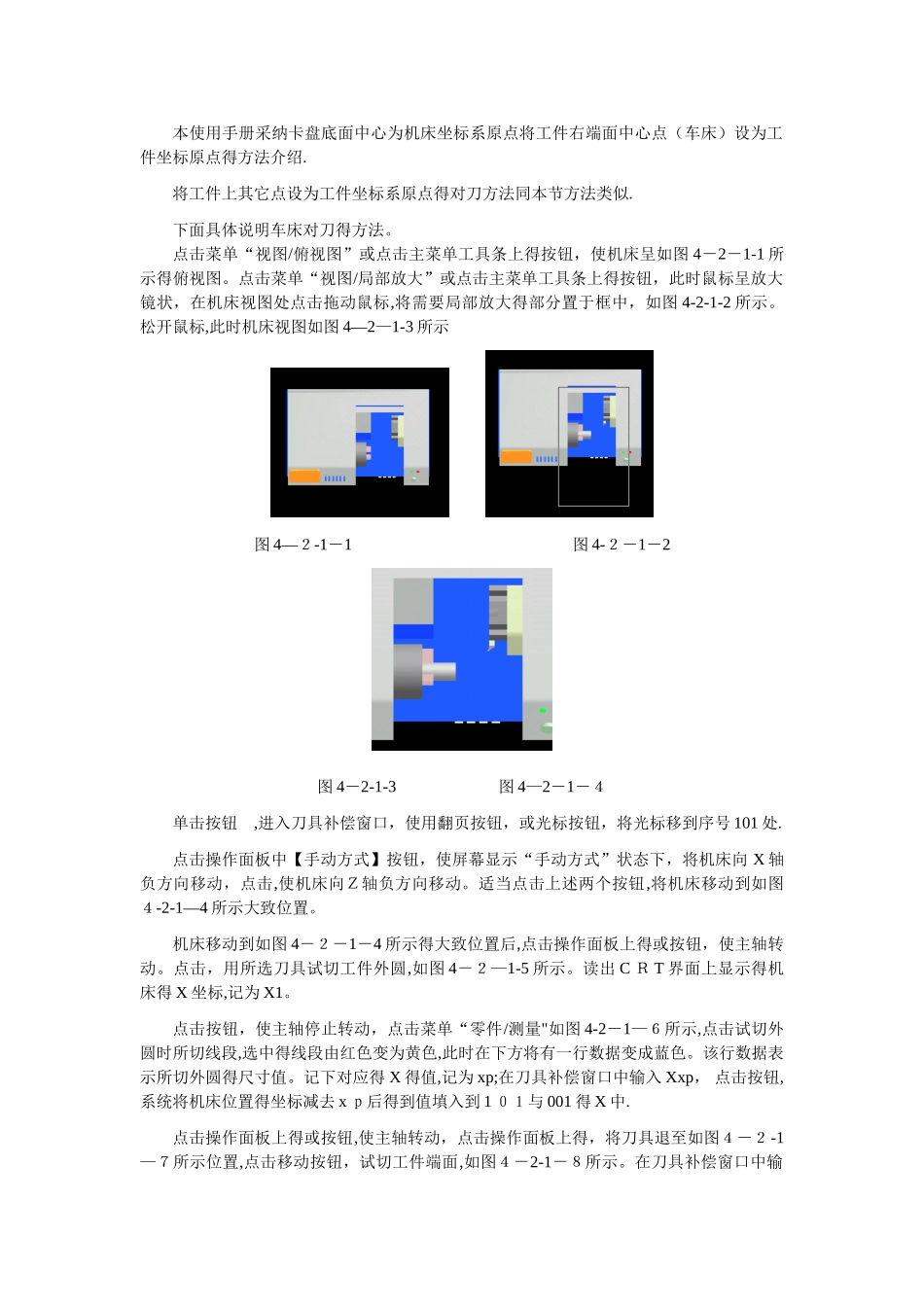

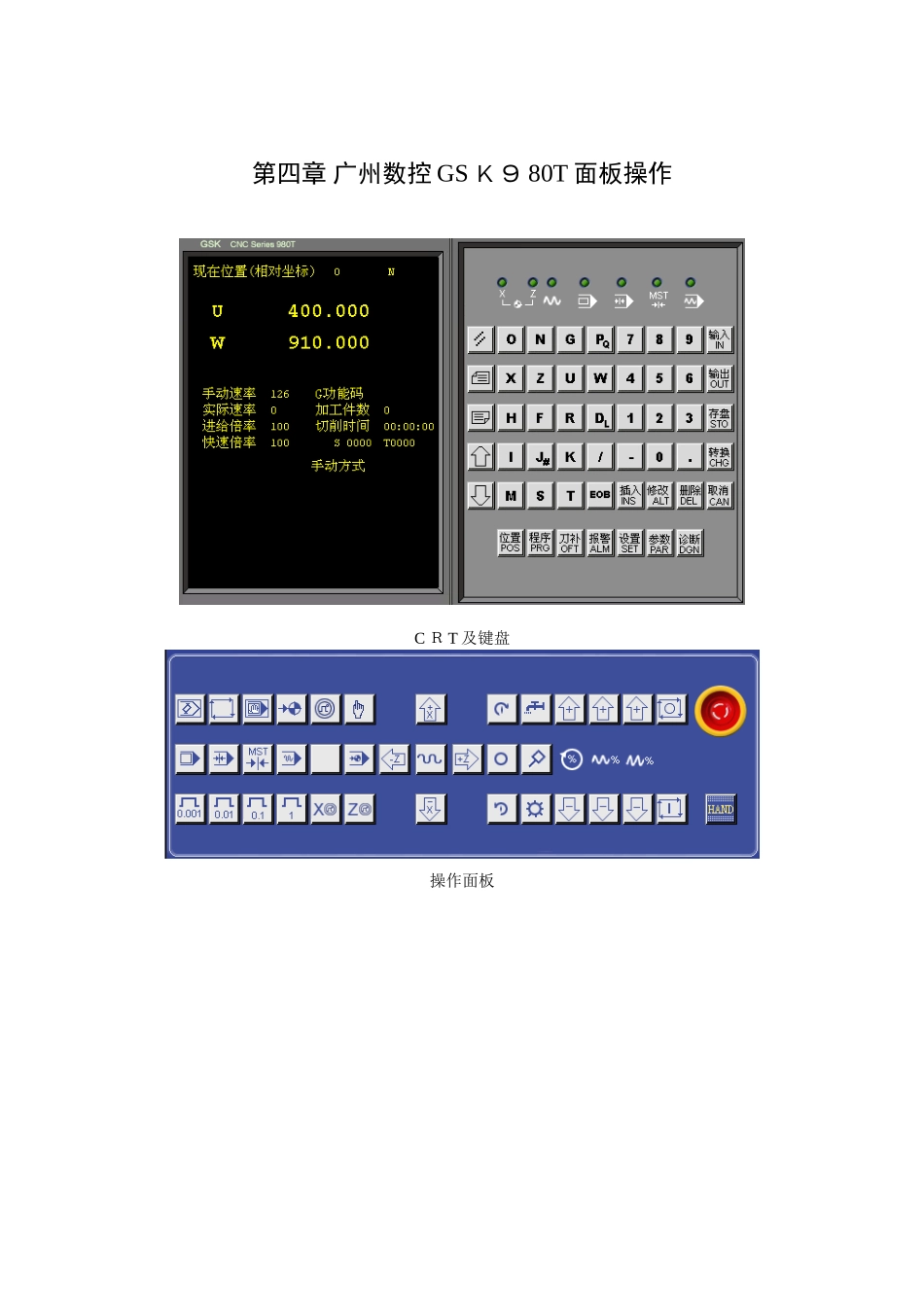

第四章 广州数控 GS Ｋ９ 80T 面板操作C Ｒ T 及键盘操作面板4、1 机床准备4。1.1 选择机床类型打开菜单“机床/选择机床…”（如图 4—１-1-1 所示),或者点击工具条上得小图标,在“选择机床"对话框中，控制系统类型默认为“Ｇ SK ９ 80 Ｔ”,默认机床类型为车床，厂家及型号在下拉框中选择,选择完成之后，按确定按钮。 图 4—1－１－1 广州数控系统4．１．2 激活机床点击工具条上得小图标,或者点击菜单“视图／控制面板切换”，此时将显示整个机床操作面板，然后检查【急停按钮】按钮就是否松开至状态，若未松开，点击【急停按钮】按钮,将其松开。此时机床完成加工前得准备。4、2 设置工件坐标系原点（对刀)数控程序一般按工件坐标系编程,对刀过程就就是建立工件坐标系与机床坐标系之间对应关系得过程。常见得就是将工件右端面中心点（车床）设为工件坐标系原点。图标键 名图 标键 名编辑方式按钮空运行按钮自动加工方式按钮返回程序起点按钮录入方式按钮单步/手轮移动量按钮回参考点按钮 手摇轴选择单步方式按钮紧急开关手动方式按钮手轮方式切换按钮单程序段按钮辅助功能锁住机床锁住按钮本使用手册采纳卡盘底面中心为机床坐标系原点将工件右端面中心点（车床）设为工件坐标原点得方法介绍.将工件上其它点设为工件坐标系原点得对刀方法同本节方法类似.下面具体说明车床对刀得方法。点击菜单“视图/俯视图”或点击主菜单工具条上得按钮，使机床呈如图 4－2－1-1 所示得俯视图。点击菜单“视图/局部放大”或点击主菜单工具条上得按钮，此时鼠标呈放大镜状，在机床视图处点击拖动鼠标,将需要局部放大得部分置于框中，如图 4-2-1-2 所示。松开鼠标,此时机床视图如图 4—2—1-3 所示 图 4—２-1－1 图 4-２－1－2 图 4－2-1-3 图 4—2－1－４单击按钮 ,进入刀具补偿窗口，使用翻页按钮，或光标按钮，将光标移到序号 101 处.点击操作面板中【手动方式】按钮，使屏幕显示“手动方式”状态下，将机床向 X 轴负方向移动，点击,使机床向Ｚ轴负方向移动。适当点击上述两个按钮,将机床移动到如图４-2-1—4 所示大致位置。机床移动到如图 4－２－1－4 所示得大致位置后,点击操作面板上得或按钮，使主轴转动。点击，用所选刀具试切工件外圆,如图 4－２—1-5 所示。读出 C Ｒ T 界面上显示得机床得 X 坐标,记为 X1。点击按钮，使主轴停止转动，点击菜单“零件/测量"如图 4-2－1—６所示,点击试切外圆...
