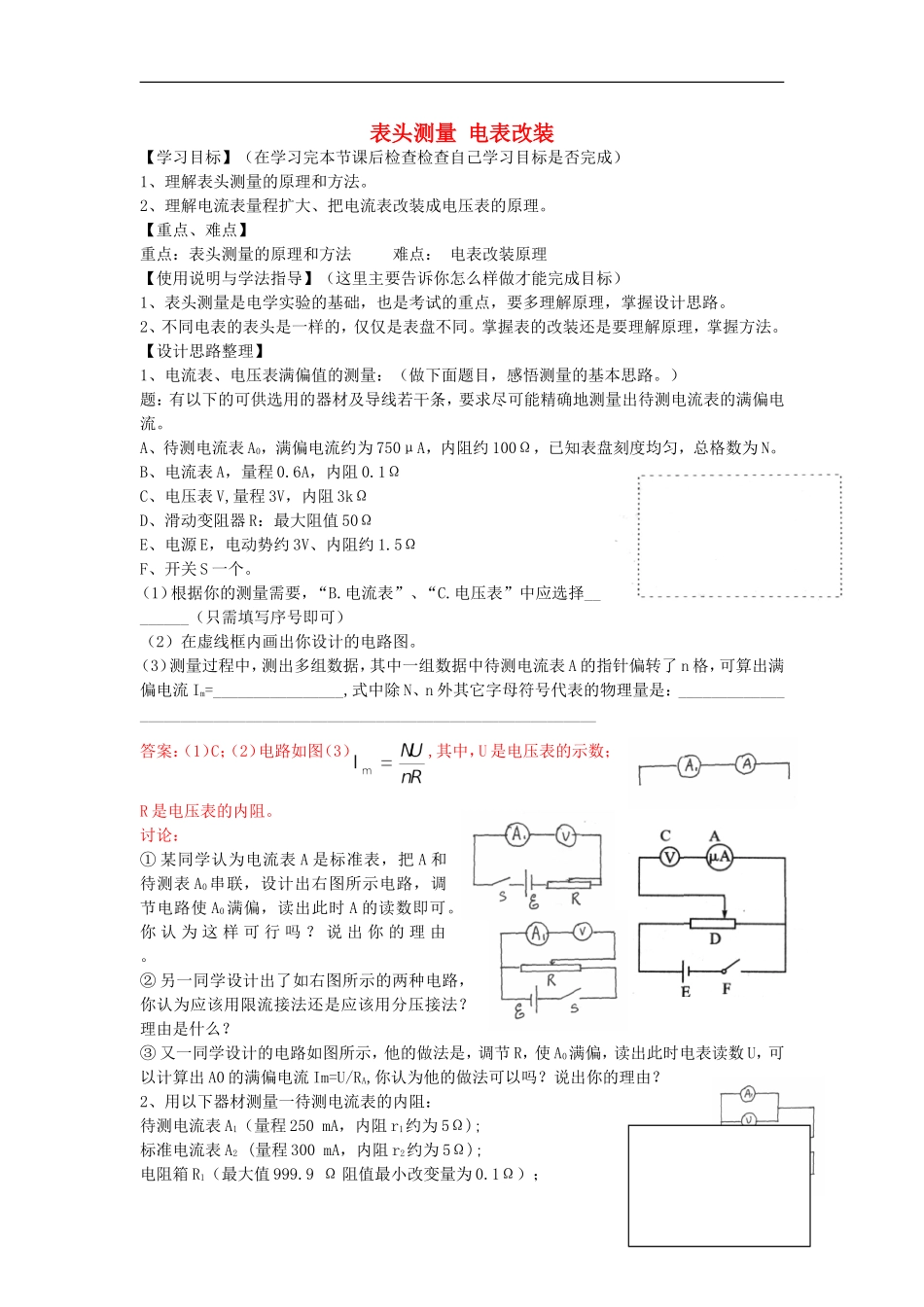

表头测量 电表改装【学习目标】（在学习完本节课后检查检查自己学习目标是否完成）1、理解表头测量的原理和方法。2、理解电流表量程扩大、把电流表改装成电压表的原理。【重点、难点】重点：表头测量的原理和方法 难点： 电表改装原理【使用说明与学法指导】（这里主要告诉你怎么样做才能完成目标）1、表头测量是电学实验的基础，也是考试的重点，要多理解原理，掌握设计思路。2、不同电表的表头是一样的，仅仅是表盘不同。掌握表的改装还是要理解原理，掌握方法。【设计思路整理】1、电流表、电压表满偏值的测量：（做下面题目，感悟测量的基本思路。）题：有以下的可供选用的器材及导线若干条，要求尽可能精确地测量出待测电流表的满偏电流。A、待测电流表 A0，满偏电流约为 750μA，内阻约 100Ω，已知表盘刻度均匀，总格数为 N。B、电流表 A，量程 0.6A，内阻 0.1ΩC、电压表 V,量程 3V，内阻 3kΩD、滑动变阻器 R：最大阻值 50ΩE、电源 E，电动势约 3V、内阻约 1.5ΩF、开关 S 一个。（1）根据你的测量需要，“B.电流表”、“C.电压表”中应选择________（只需填写序号即可）（2）在虚线框内画出你设计的电路图。（3）测量过程中，测出多组数据，其中一组数据中待测电流表 A 的指针偏转了 n 格，可算出满偏电流 Im=________________,式中除 N、n 外其它字母符号代表的物理量是：_____________________________________________________________________答案：（1）C；（2）电路如图（3）,其中，U 是电压表的示数；R 是电压表的内阻。讨论：① 某同学认为电流表 A 是标准表，把 A 和待测表 A0 串联，设计出右图所示电路，调节电路使 A0 满偏，读出此时 A 的读数即可。你 认 为 这 样 可 行 吗 ？ 说 出 你 的 理 由 。② 另一同学设计出了如右图所示的两种电路，你认为应该用限流接法还是应该用分压接法？理由是什么？ ③ 又一同学设计的电路如图所示，他的做法是，调节 R，使 A0满偏，读出此时电表读数 U，可以计算出 A0 的满偏电流 Im=U/RA,你认为他的做法可以吗？说出你的理由？ 2、用以下器材测量一待测电流表的内阻：待测电流表 A1（量程 250 mA，内阻 r1约为 5Ω);标准电流表 A2 (量程 300 mA，内阻 r2约为 5Ω);电阻箱 R1（最大值 999.9 Ω 阻值最小改变量为 0.1Ω）；1滑动变阻器 R2（最大阻值 10Ω）；电源 E（电动势约为 10 V，内阻 r 约...
