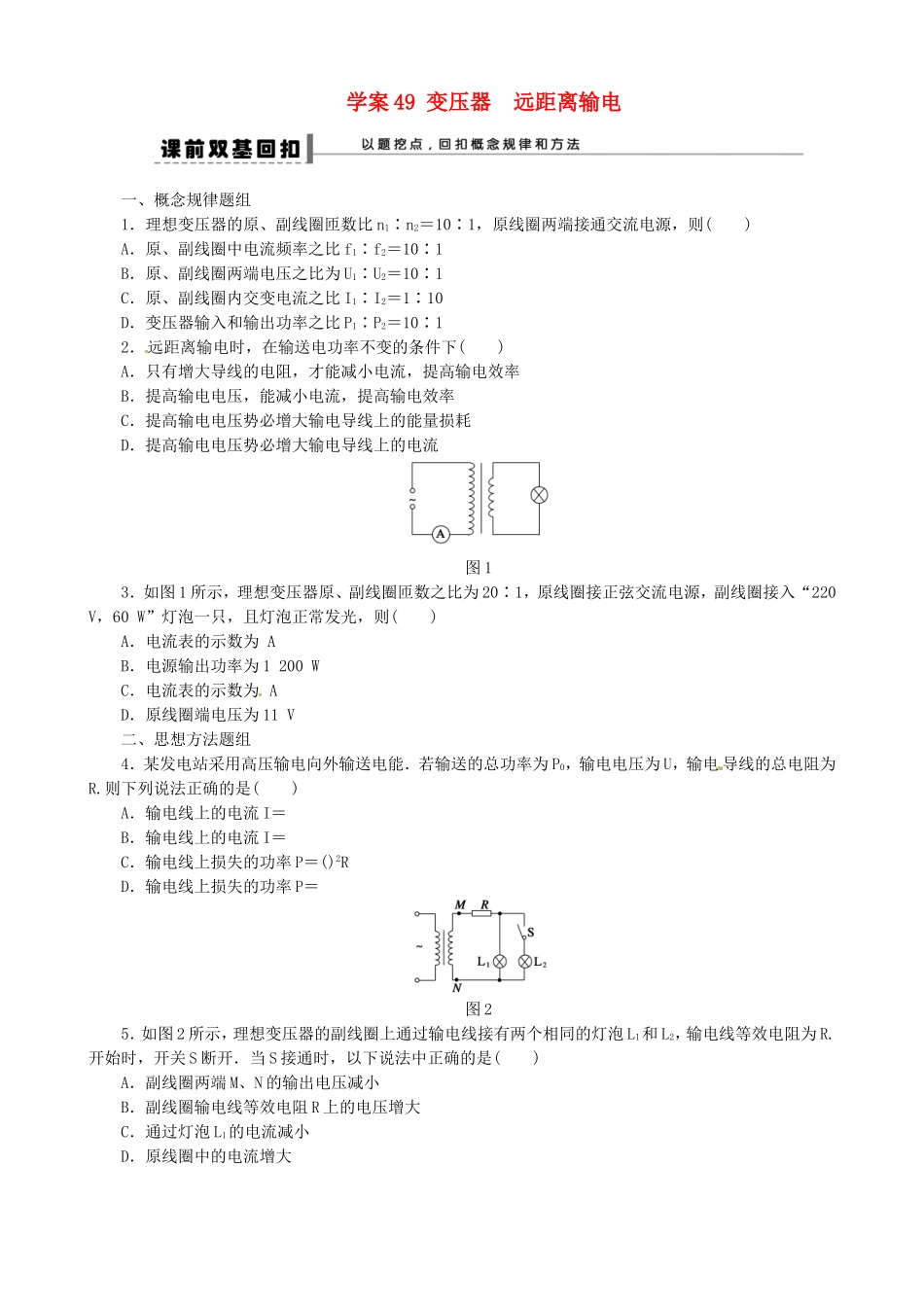

学案 49 变压器 远距离输电一、概念规律题组1．理想变压器的原、副线圈匝数比 n1∶n2＝10∶1，原线圈两端接通交流电源，则( )A．原、副线圈中电流频率之比 f1∶f2＝10∶1B．原、副线圈两端电压之比为 U1∶U2＝10∶1C．原、副线圈内交变电流之比 I1∶I2＝1∶10D．变压器输入和输出功率之比 P1∶P2＝10∶12．远距离输电时，在输送电功率不变的条件下( )A．只有增大导线的电阻，才能减小电流，提高输电效率B．提高输电电压，能减小电流，提高输电效率C．提高输电电压势必增大输电导线上的能量损耗D．提高输电电压势必增大输电导线上的电流图 13．如图 1 所示，理想变压器原、副线圈匝数之比为 20∶1，原线圈接正弦交流电源，副线圈接入“220 V，60 W”灯泡一只，且灯泡正常发光，则( )A．电流表的示数为 AB．电源输出功率为 1 200 WC．电流表的示数为 AD．原线圈端电压为 11 V二、思想方法题组4．某发电站采用高压输电向外输送电能．若输送的总功率为 P0，输电电压为 U，输电 导线的总电阻为R.则下列说法正确的是( )A．输电线上的电流 I＝B．输电线上的电流 I＝C．输电线上损失的功率 P＝()2RD．输电线上损失的功率 P＝图 25．如图 2 所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡 L1和 L2，输电线等效电阻为 R.开始时，开关 S 断开．当 S 接通时，以下说法中正确的是( )A．副线圈两端 M、N 的输出电压减小B．副线圈输电线等效电阻 R 上的电压增大C．通过灯泡 L1的电流减小D．原线圈中的电流增大一、理想变压器原、副线圈基本量的关系基本关系功率关系P 入＝P 出[电压关系＝，与负载情况、副线圈个数的多少无关电流关系只有一个副线圈时，＝；多个副线圈时，由输入功率和输出功率相等确定电流关系频率关系原、副线圈中交流电的频率相等制约关系电压副线圈的电压 U2由原线圈的电压 U1和匝数比决定功率原线圈的输入功率 P1由副线圈的输出功率 P2决定电流原线圈的电流 I1由副线圈的电流 I2和匝数比决定【例 1】 (2011·广东·19)图 3(a)左侧的调压装置可视为理想变压器，负载电路中 R＝55 Ω， 、 为理想电流表和理想电压表，若原线圈接入如图 3(b)所示的正弦交变电压，电压表的示数为 110 V，下列表述正确的是( )(a)(b) 图 3A．电流表的示数为 2 AB．原、副线圈匝数比为 1∶2C．电压表的示数为电压的有效值D．原线圈中交变电压的频率为 100 Hz[规范思维] 二、变...
