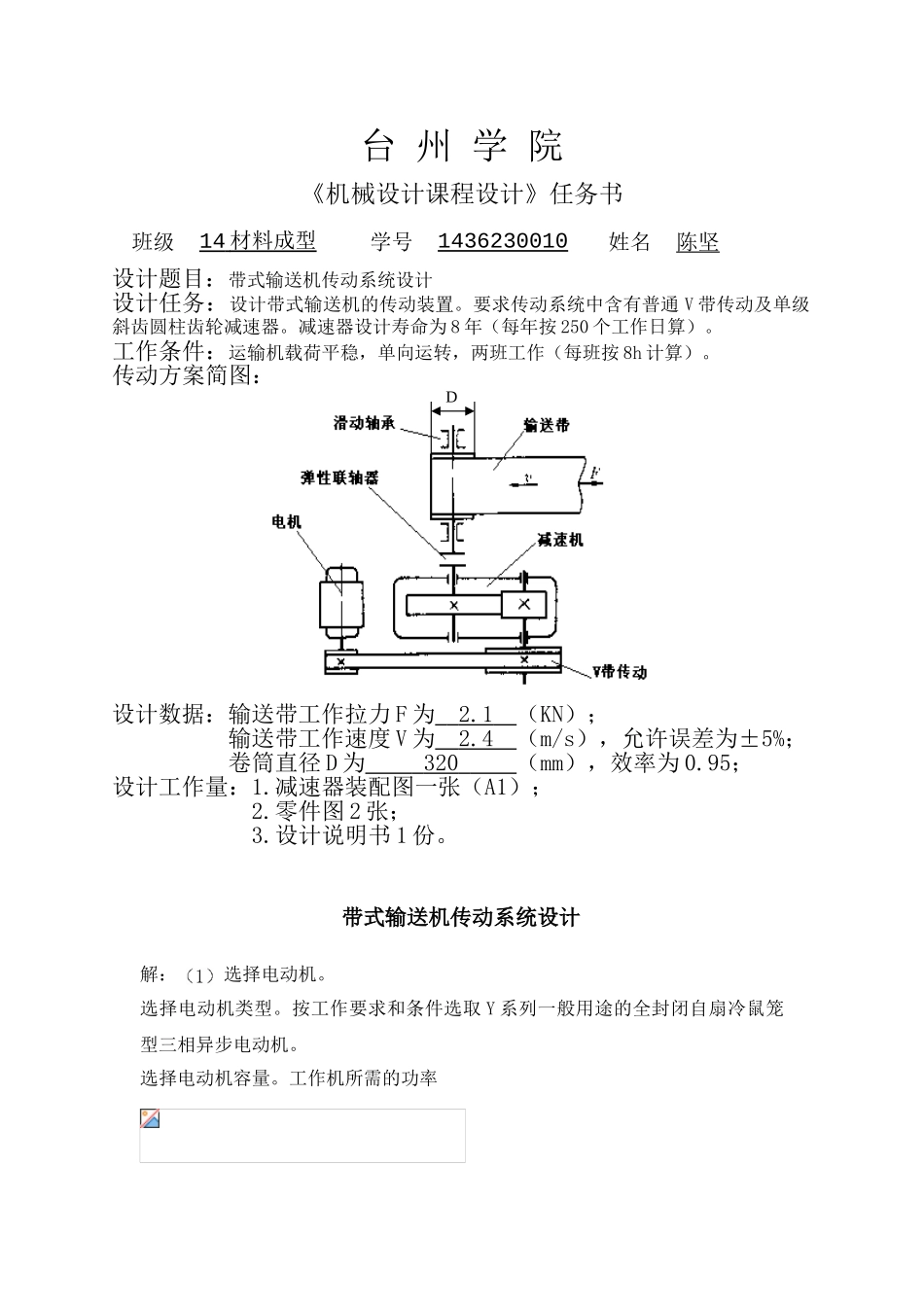

台 州 学 院《机械设计课程设计》任务书班级14 材料成型 学号1436230010姓名陈坚设计题目：带式输送机传动系统设计设计任务：设计带式输送机的传动装置。要求传动系统中含有普通 V 带传动及单级斜齿圆柱齿轮减速器。减速器设计寿命为 8 年（每年按 250 个工作日算）。工作条件：运输机载荷平稳，单向运转，两班工作（每班按 8h 计算）。传动方案简图：设计数据：输送带工作拉力 F 为 2.1 （KN）； 输送带工作速度 V 为 2.4 （m/s），允许误差为±5%； 卷筒直径 D 为 320 （mm），效率为 0.95；设计工作量：1.减速器装配图一张（A1）； 2.零件图 2 张； 3.设计说明书 1 份。 带式输送机传动系统设计解：选择电动机。选择电动机类型。按工作要求和条件选取 Y 系列一般用途的全封闭自扇冷鼠笼型三相异步电动机。选择电动机容量。工作机所需的功率D其中，带式传输机的效率电动机的输出功率。其中 为电动机至滚筒主动轴传动装置的总效率，包括 V 带传动、一对齿轮传动、两对滚动轴承及联轴器等效率。值计算如下：由表查得 V 带传动效率，一对齿轮传动效率，一对滚动球轴承效率，联轴器效率，因此所以根据选取电动机的额定功率=（1～1.3）=6～7.8KW并由表 10-78 差得电动机的额定功率为。选择电动机的转速。先计算工作装置主轴的转速，也就是滚筒的转速，即根据表 3-1 确定传动比的范围，取 V 带传动比2～4，单级圆柱齿轮传动比=3～5，则总传动比 i 的范围为～6～20电动机的转速范围应为（6～20） 143.2=859.2～2864在这个范围内的电动机的同步转速有 1500r/min 和 1000r/min 两种，综合考虑电动机和传动装置的情况再确定最后的转速，为降低电动机的重量和成本，选择同步转速为 1500r/min。根据表 10-78 确定电动机的型号为 Y132M-4,其满载转速min。（2）计算总传动比并分配各级传动比。计算总传动比：分配各级传动比。为使带传动的尺寸不至于过大，满足<，可取，则此轮传动比（3）计算传动装置的运动和动力参数。各轴的转速 各轴的功率各轴的转矩：计算结果参数轴名电动机轴Ⅰ 轴Ⅱ 轴滚动轴转速 n/(r/min)1440480144.14144.14功率 P/kW7.57.1256.846.64转矩 T/（NM）49.7141.8453.2439.9传动比33.331效率0.950.970.99V 带设计1. 确定计算功率由表 8—8 查得工作情况系数，故2. 选择 V 带的带型根据 由图 8-11 选用 A 型。3. 确定带轮的基准直径并验算 v1) 初选小带轮...
