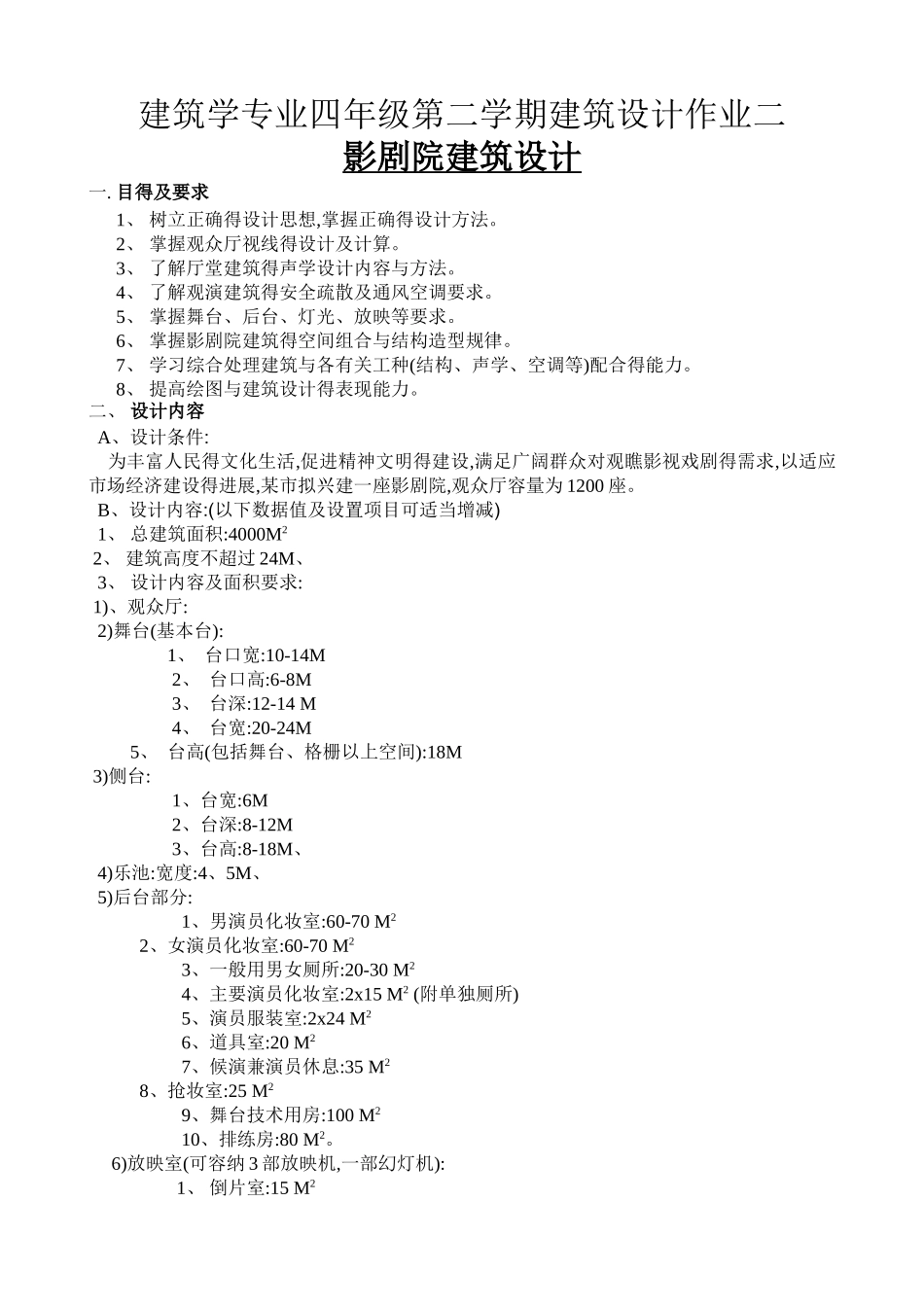

建筑学专业四年级第二学期建筑设计作业二影剧院建筑设计一. 目得及要求1、 树立正确得设计思想,掌握正确得设计方法。 2、 掌握观众厅视线得设计及计算。3、 了解厅堂建筑得声学设计内容与方法。 4、 了解观演建筑得安全疏散及通风空调要求。5、 掌握舞台、后台、灯光、放映等要求。6、 掌握影剧院建筑得空间组合与结构造型规律。 7、 学习综合处理建筑与各有关工种(结构、声学、空调等)配合得能力。8、 提高绘图与建筑设计得表现能力。 二、 设计内容A、设计条件: 为丰富人民得文化生活,促进精神文明得建设,满足广阔群众对观瞧影视戏剧得需求,以适应市场经济建设得进展,某市拟兴建一座影剧院,观众厅容量为 1200 座。B、设计内容:(以下数据值及设置项目可适当增减)1、 总建筑面积:4000M2 2、 建筑高度不超过 24M、 3、 设计内容及面积要求: 1)、观众厅: 2)舞台(基本台): 1、 台口宽:10-14M2、 台口高:6-8M3、 台深:12-14 M4、 台宽:20-24M 5、 台高(包括舞台、格栅以上空间):18M 3)侧台:1、台宽:6M2、台深:8-12M3、台高:8-18M、4)乐池:宽度:4、5M、5)后台部分: 1、男演员化妆室:60-70 M2 2、女演员化妆室:60-70 M2 3、一般用男女厕所:20-30 M2 4、主要演员化妆室:2x15 M2 (附单独厕所)5、演员服装室:2x24 M2 6、道具室:20 M2 7、候演兼演员休息:35 M2 8、抢妆室:25 M29、舞台技术用房:100 M2 10、排练房:80 M2。 6)放映室(可容纳 3 部放映机,一部幻灯机): 1、 倒片室:15 M2 2、 整流室:15 M23、 休息室(附厕所):15 M2 7)灯光设计考虑: 1、 耳光室 2、 3 道面光3、 舞台脚光8)办公室:4x20 M29)、美工室:40 M2 10)男女厕所:80 M211)贵宾接待室:(含单独厕所)40 M2 12)冷冻及空调机房:100 M2 13)消防控制室:60—80 M214)配电室:40 M2 15)售票室:15—20 M216)、其她:门厅、休息厅、走廊、卫生间、过厅、楼梯等。5、 其它室外停车场:30--40 个小车位,5 个大巴车位与 20 个自行车停车位。D、图纸要求:1、 总平面图 1:1000(含室外环境设计及景观规划) 画出屋顶平面(当屋面为挑檐或二层有挑出时,需以虚线表示一层外轮廓平面)。 画出用地红线内场地各设施(机动车与非机动车、道路、广场、绿地)得平面布局。 场地内道路要清楚,停车部分,要求每个机动车停车位都画出。2、 设计说明 (含座位数、视点选择、结构形式以及设计构思等)3、 观众厅音质分析及地面坡度...
