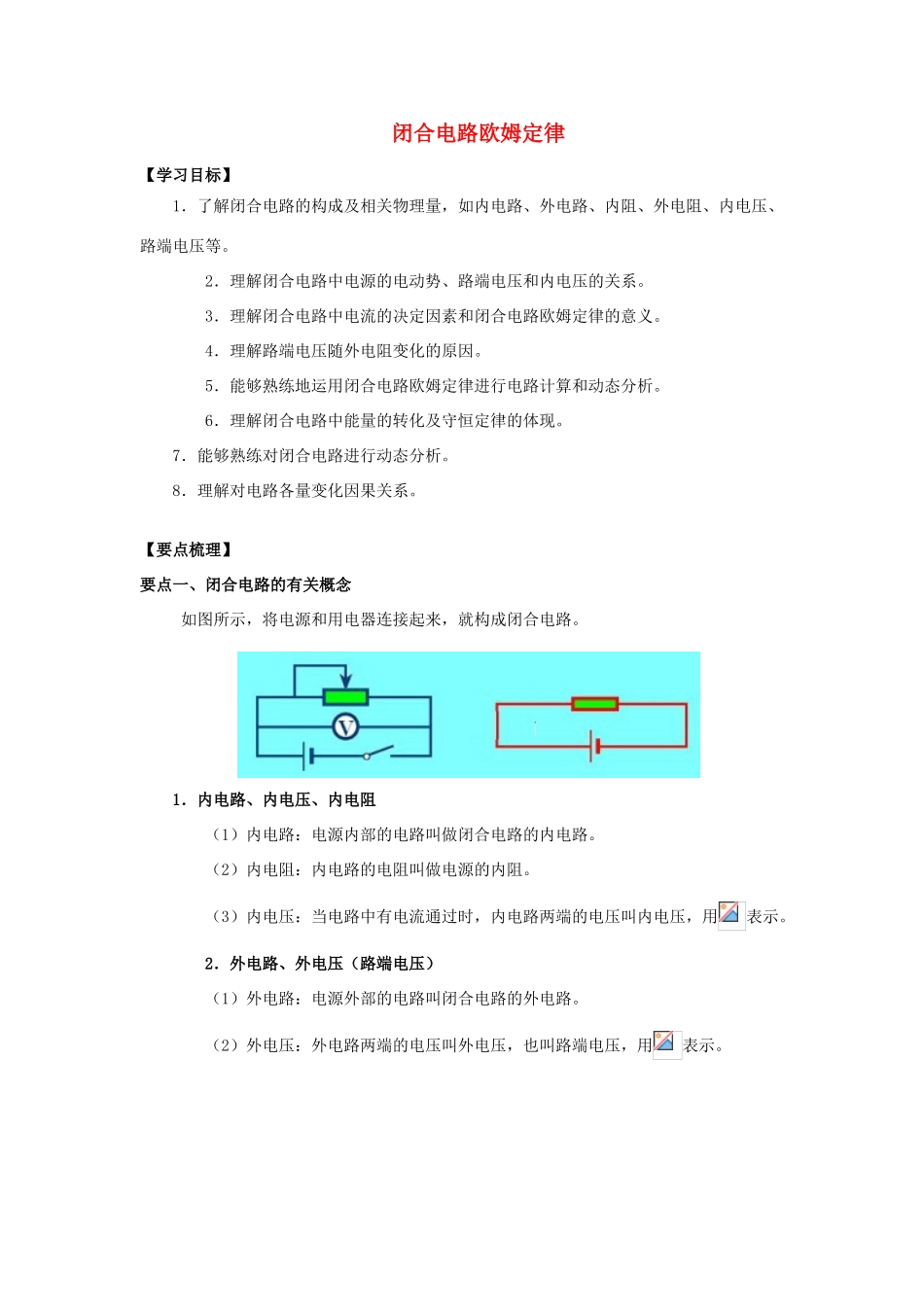

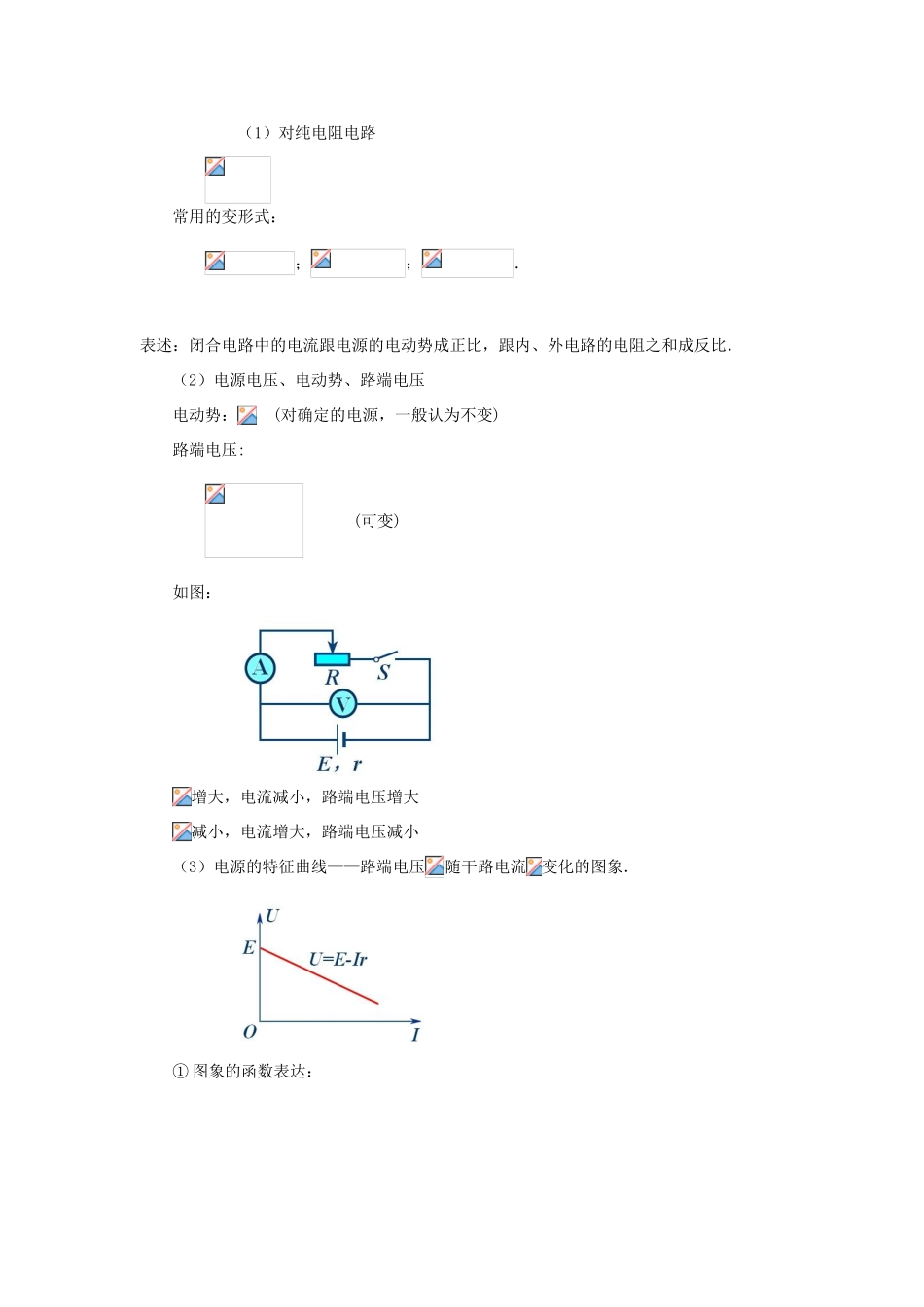

闭合电路欧姆定律【学习目标】1．了解闭合电路的构成及相关物理量，如内电路、外电路、内阻、外电阻、内电压、路端电压等。 2．理解闭合电路中电源的电动势、路端电压和内电压的关系。 3．理解闭合电路中电流的决定因素和闭合电路欧姆定律的意义。 4．理解路端电压随外电阻变化的原因。 5．能够熟练地运用闭合电路欧姆定律进行电路计算和动态分析。 6．理解闭合电路中能量的转化及守恒定律的体现。 7．能够熟练对闭合电路进行动态分析。 8．理解对电路各量变化因果关系。【要点梳理】要点一、闭合电路的有关概念 如图所示，将电源和用电器连接起来，就构成闭合电路。 1．内电路、内电压、内电阻 （1）内电路：电源内部的电路叫做闭合电路的内电路。 （2）内电阻：内电路的电阻叫做电源的内阻。 （3）内电压：当电路中有电流通过时，内电路两端的电压叫内电压，用表示。 2．外电路、外电压（路端电压） （1）外电路：电源外部的电路叫闭合电路的外电路。 （2）外电压：外电路两端的电压叫外电压，也叫路端电压，用表示。 3．闭合回路的电流方向在外电路中，电流方向由正极流向负极，沿电流方向电势降低。 在内电路中，即在电源内部，通过非静电力做功使正电荷由负极移到正极，所以电流方向为负极流向正极。内电路与外电路中的总电流是相同的。要点诠释：电路中的电势变化情况（1）在外电路中，沿电流方向电势降低。（2）在内电路中，一方面，存在内阻，沿电流方向电势也降低；另一方面，由于电源的电动势，电势还要升高。电势“有升有降”其中：要点二、闭合电路欧姆定律 1．定律的内容及表达式 （1）对纯电阻电路 常用的变形式：；；．表述：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比．（2）电源电压、电动势、路端电压电动势： (对确定的电源，一般认为不变)路端电压: (可变)如图： 增大，电流减小，路端电压增大减小，电流增大，路端电压减小（3）电源的特征曲线——路端电压随干路电流变化的图象． ① 图象的函数表达： ② 图象的物理意义a．在纵轴上的截距表示电源的电动势． b．在横轴上的截距表示电源的短路电流c．图象斜率的绝对值表示电源的内阻，内阻越大，图线倾斜得越厉害．2．定律的意义及说明 （1）意义：定律说明了闭合电路中的电流取决于两个因素即电源的电动势和闭合回路的总电阻，这是一对矛盾在电路中的统一。变式则说明了在闭合电路中电势升和降是相等的。 （2）说明...
