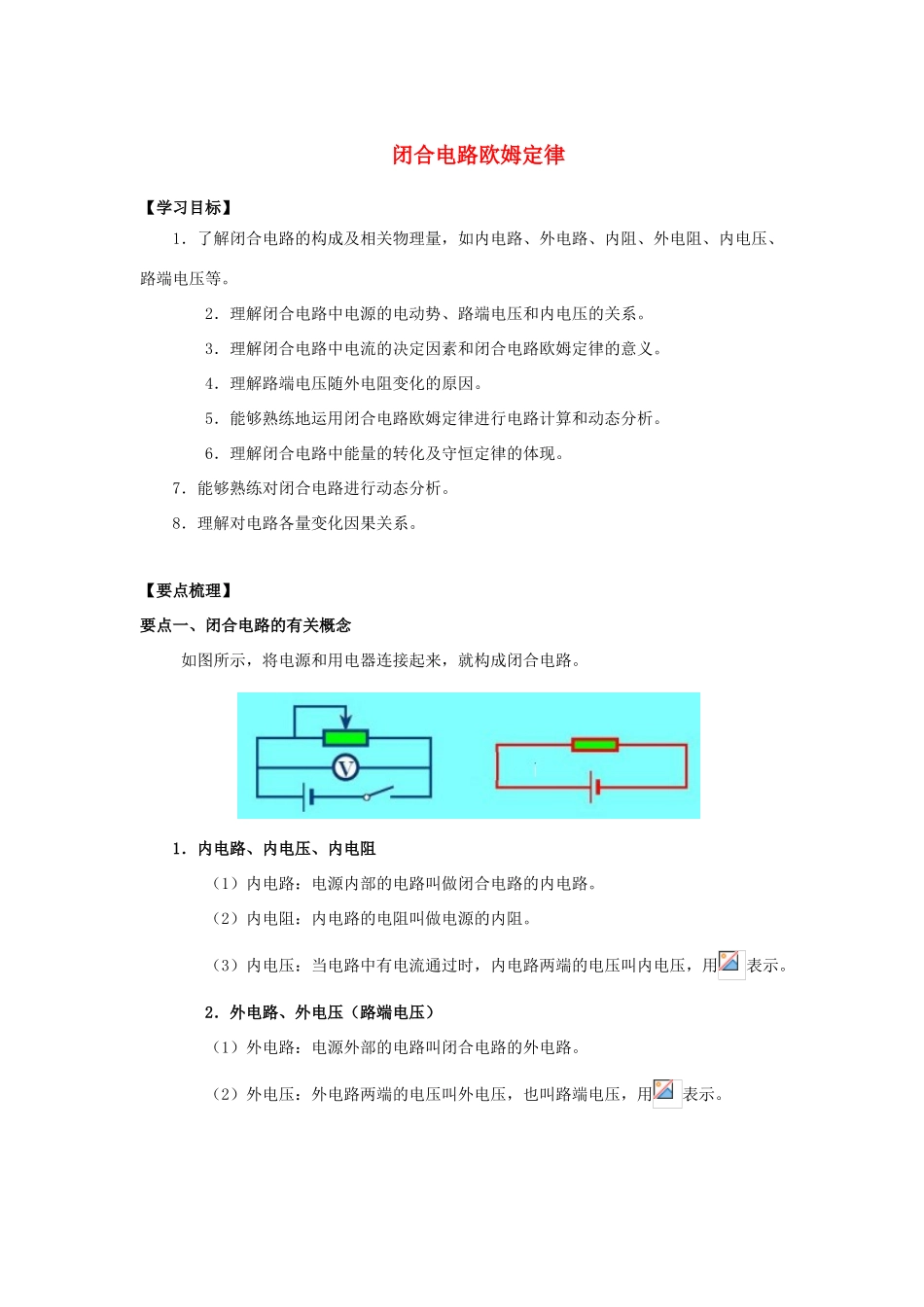

闭合电路欧姆定律【学习目标】1．了解闭合电路的构成及相关物理量，如内电路、外电路、内阻、外电阻、内电压、路端电压等
2．理解闭合电路中电源的电动势、路端电压和内电压的关系
3．理解闭合电路中电流的决定因素和闭合电路欧姆定律的意义
4．理解路端电压随外电阻变化的原因
5．能够熟练地运用闭合电路欧姆定律进行电路计算和动态分析
6．理解闭合电路中能量的转化及守恒定律的体现
7．能够熟练对闭合电路进行动态分析
8．理解对电路各量变化因果关系
【要点梳理】要点一、闭合电路的有关概念 如图所示，将电源和用电器连接起来，就构成闭合电路

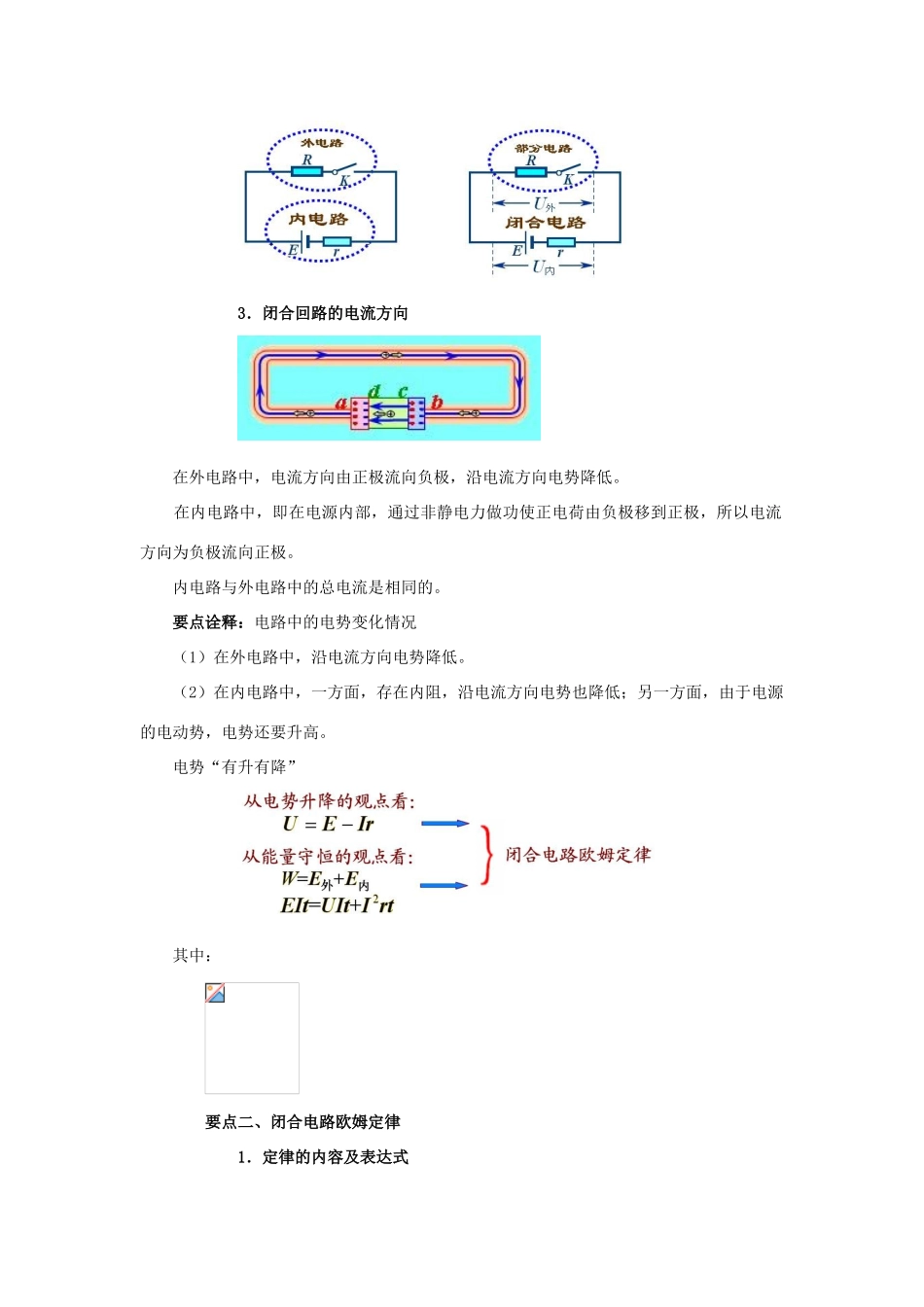

1．内电路、内电压、内电阻 （1）内电路：电源内部的电路叫做闭合电路的内电路
（2）内电阻：内电路的电阻叫做电源的内阻
（3）内电压：当电路中有电流通过时，内电路两端的电压叫内电压，用表示
2．外电路、外电压（路端电压） （1）外电路：电源外部的电路叫闭合电路的外电路
（2）外电压：外电路两端的电压叫外电压，也叫路端电压，用表示
3．闭合回路的电流方向在外电路中，电流方向由正极流向负极，沿电流方向电势降低
在内电路中，即在电源内部，通过非静电力做功使正电荷由负极移到正极，所以电流方向为负极流向正极
内电路与外电路中的总电流是相同的
要点诠释：电路中的电势变化情况（1）在外电路中，沿电流方向电势降低
（2）在内电路中，一方面，存在内阻，沿电流方向电势也降低；另一方面，由于电源的电动势，电势还要升高
电势“有升有降”其中：要点二、闭合电路欧姆定律 1．定律的内容及表达式 （1）对纯电阻电路 常用的变形式：；；．表述：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比．（2）电源电压、电动势、路端电压电动势： (对确定的电源，一般认为不变)路端电压: (可变)如图： 增大，电流减小，路端电压增大减小，电流增大，路端电压
