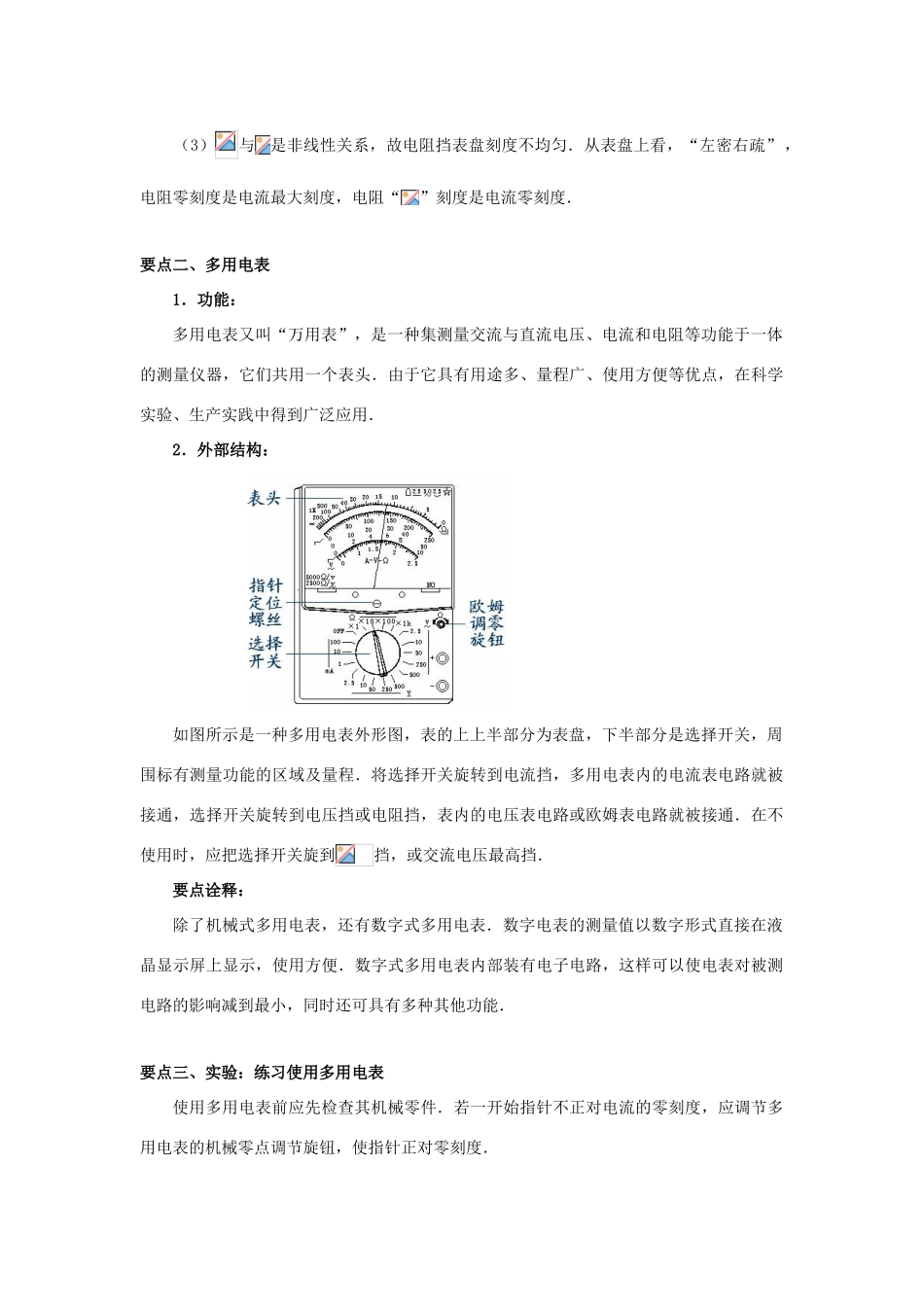

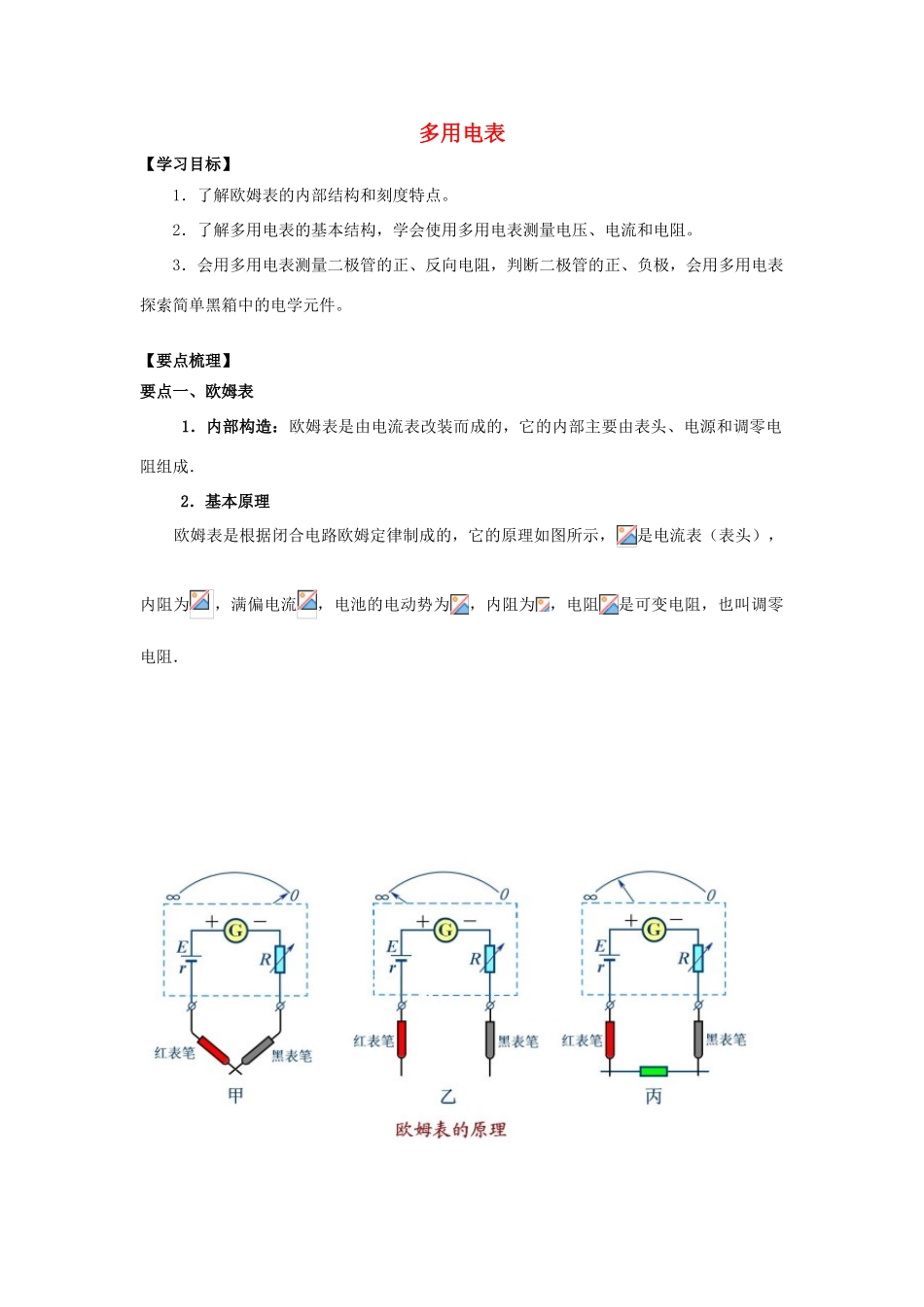

多用电表【学习目标】 1．了解欧姆表的内部结构和刻度特点。 2．了解多用电表的基本结构，学会使用多用电表测量电压、电流和电阻。 3．会用多用电表测量二极管的正、反向电阻，判断二极管的正、负极，会用多用电表探索简单黑箱中的电学元件。【要点梳理】要点一、欧姆表 1．内部构造：欧姆表是由电流表改装而成的，它的内部主要由表头、电源和调零电阻组成． 2．基本原理欧姆表是根据闭合电路欧姆定律制成的，它的原理如图所示，是电流表（表头），内阻为，满偏电流，电池的电动势为，内阻为，电阻是可变电阻，也叫调零电阻． （1）当红、黑表笔相接时（如图甲所示），相当于被测电阻，调节的阻值，使，则表头的指针指到满刻度，所以刻度盘上指针指在满偏处定为刻度的零点，是欧姆表的内阻． （2）当红、黑表笔不接触时（如图乙所示），相当于被测电阻，电流表中没有电流，表头的指针不偏转，此时指针所指的位置是刻度的“”点． （3）当红、黑表笔间接入被测电阻时（如图丙所示），通过表头的电流．改变，电流 I 随着改变，每个值都对应一个电流表，在刻度盘上直接标出与值对应的，就可以从刻度上直接读出被测电阻的阻值． （4）当时，，指针半偏，令欧姆表内阻，则当指针半偏时，表盘的中值电阻．要点诠释：（1）当欧姆表未接入电阻，处于断路状态，即时，电路中没有电流，指针不偏转，故刻度盘最左端为处．故当电路接入电阻后如果偏角很小。表明被测电阻阻值较大． （2）当欧姆表表笔直接相连，即时，表路中电流最大．指针偏满，故电阻零刻度在最右端满偏电流处． （3）与是非线性关系，故电阻挡表盘刻度不均匀．从表盘上看，“左密右疏”，电阻零刻度是电流最大刻度，电阻“”刻度是电流零刻度．要点二、多用电表1．功能：多用电表又叫“万用表”，是一种集测量交流与直流电压、电流和电阻等功能于一体的测量仪器，它们共用一个表头．由于它具有用途多、量程广、使用方便等优点，在科学实验、生产实践中得到广泛应用．2．外部结构： 如图所示是一种多用电表外形图，表的上上半部分为表盘，下半部分是选择开关，周围标有测量功能的区域及量程．将选择开关旋转到电流挡，多用电表内的电流表电路就被接通，选择开关旋转到电压挡或电阻挡，表内的电压表电路或欧姆表电路就被接通．在不使用时，应把选择开关旋到挡，或交流电压最高挡．要点诠释：除了机械式多用电表，还有数字式多用电表．数字电表的测量值以数字形式直接在液晶显示屏...
