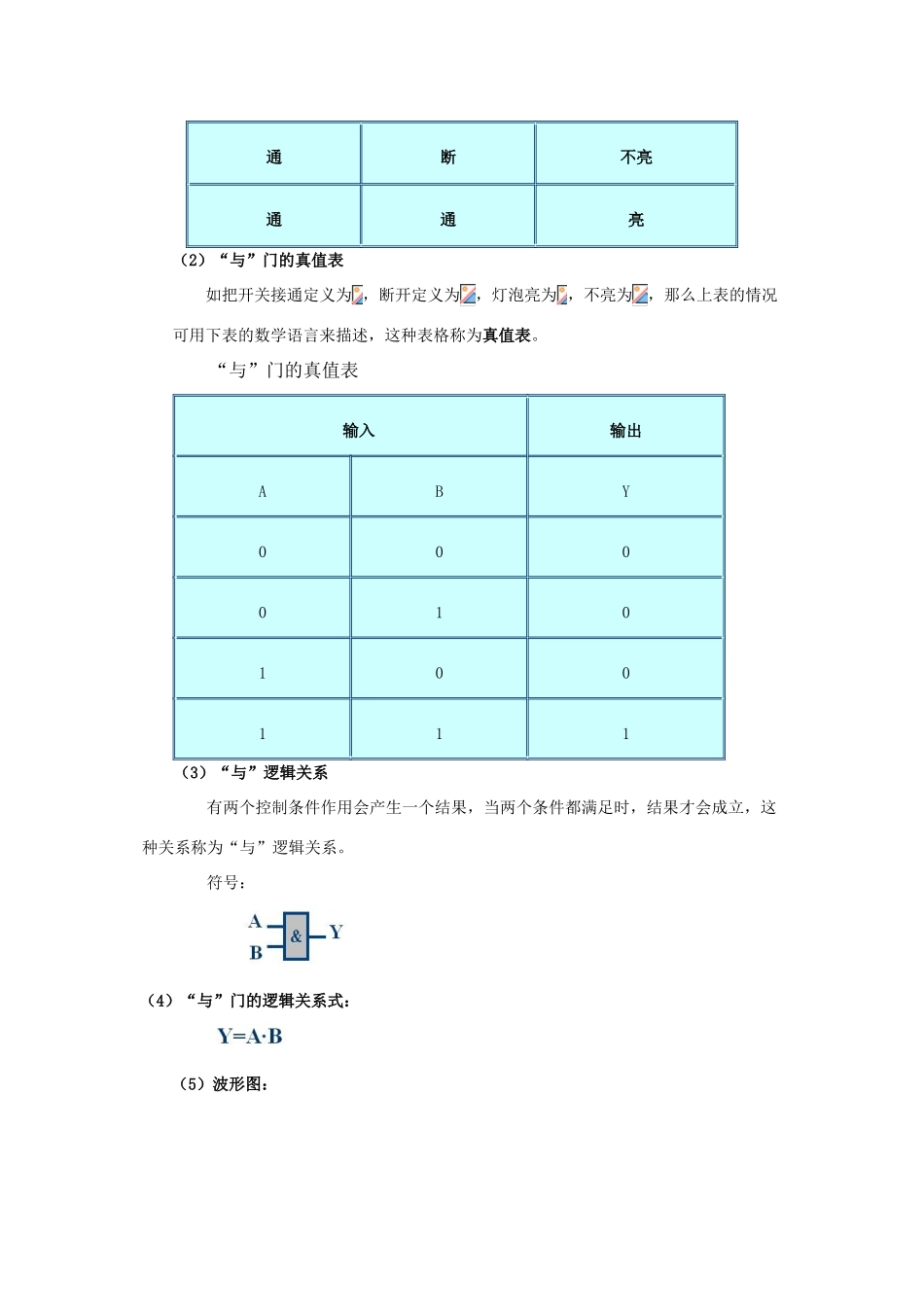

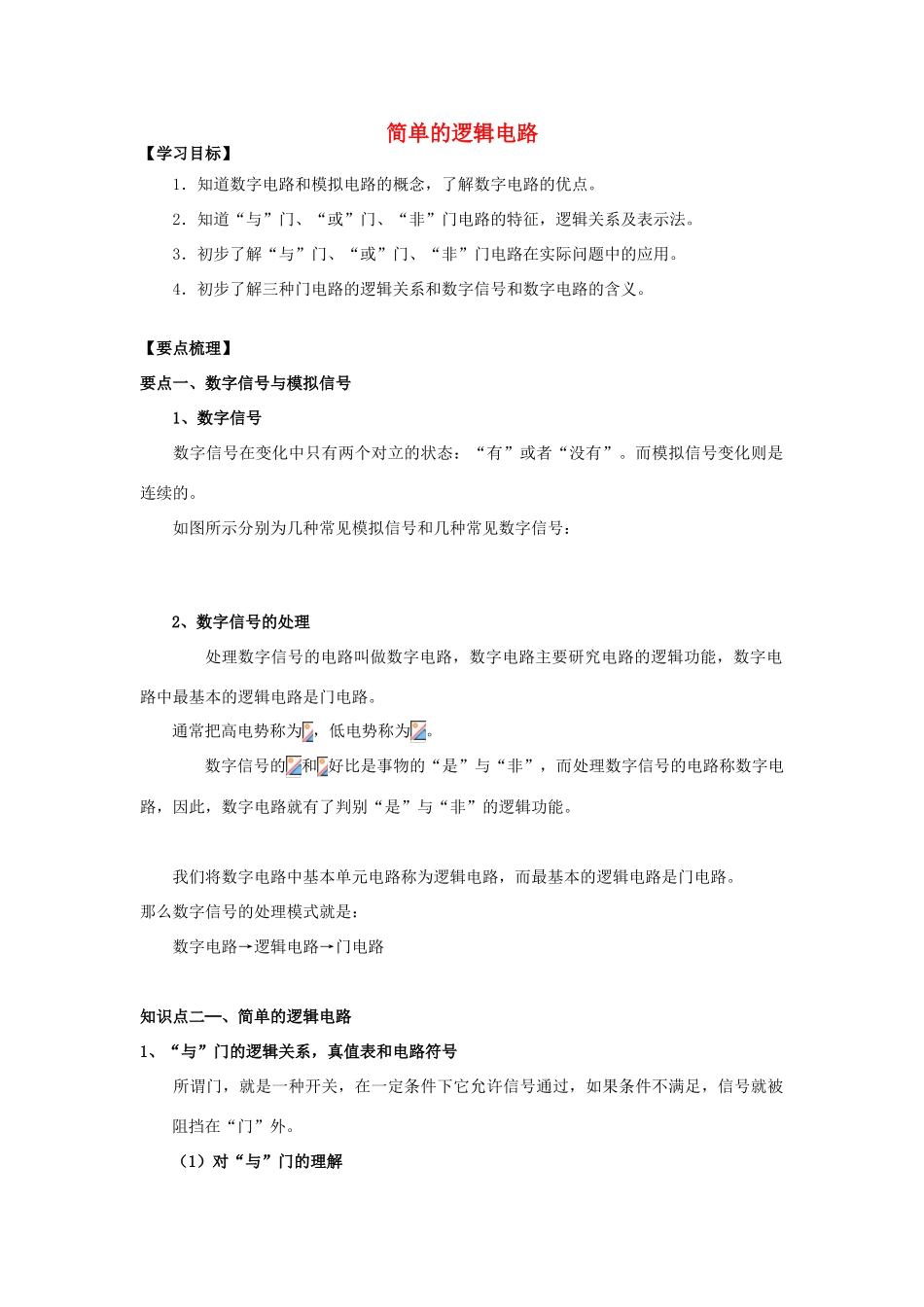

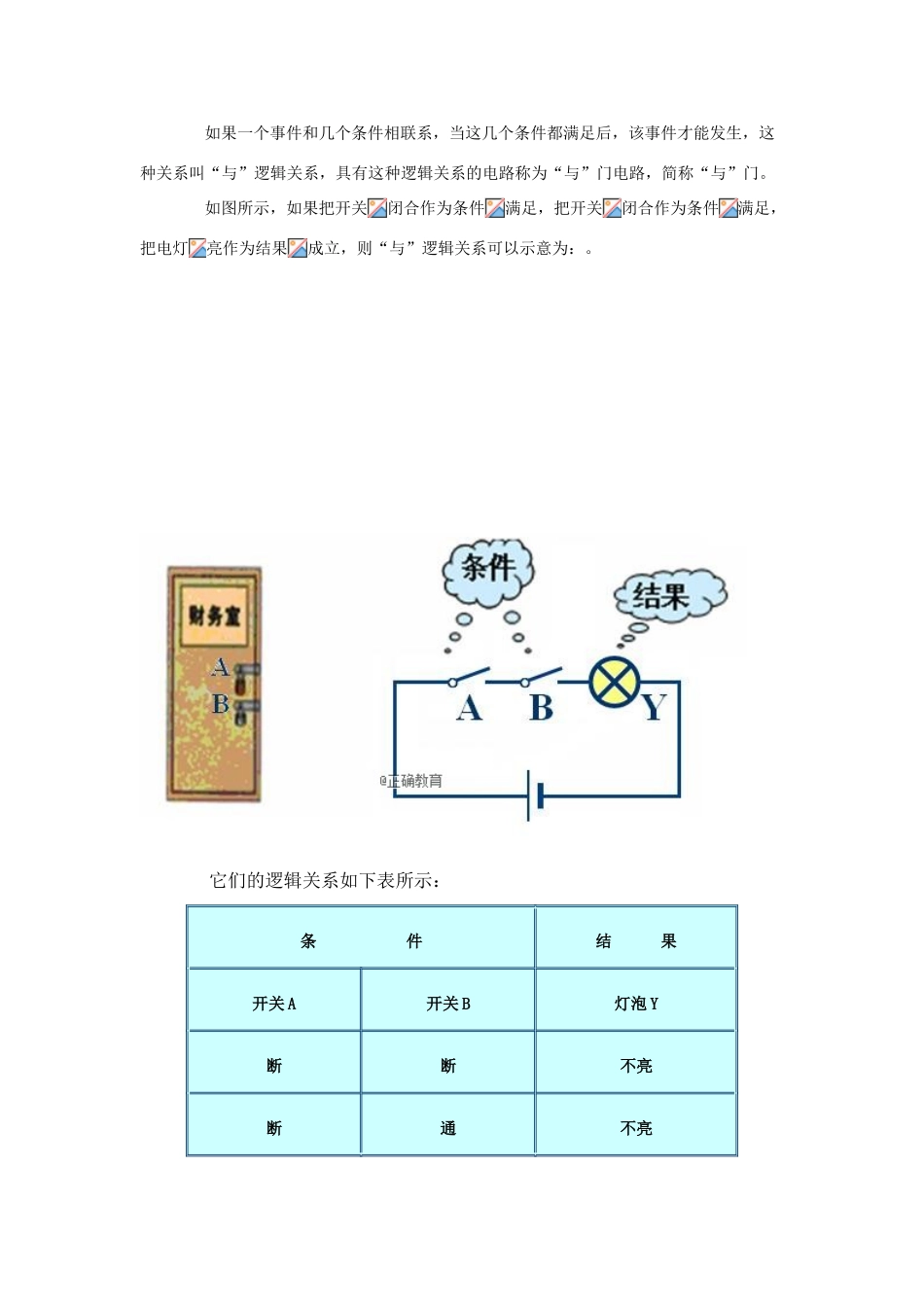

简单的逻辑电路【学习目标】1．知道数字电路和模拟电路的概念，了解数字电路的优点。 2．知道“与”门、“或”门、“非”门电路的特征，逻辑关系及表示法。 3．初步了解“与”门、“或”门、“非”门电路在实际问题中的应用。4．初步了解三种门电路的逻辑关系和数字信号和数字电路的含义。【要点梳理】要点一、数字信号与模拟信号 1、数字信号 数字信号在变化中只有两个对立的状态：“有”或者“没有”。而模拟信号变化则是连续的。 如图所示分别为几种常见模拟信号和几种常见数字信号：2、数字信号的处理 处理数字信号的电路叫做数字电路，数字电路主要研究电路的逻辑功能，数字电路中最基本的逻辑电路是门电路。通常把高电势称为 ，低电势称为。 数字信号的和 好比是事物的“是”与“非”，而处理数字信号的电路称数字电路，因此，数字电路就有了判别“是”与“非”的逻辑功能。 我们将数字电路中基本单元电路称为逻辑电路，而最基本的逻辑电路是门电路。那么数字信号的处理模式就是： 数字电路→逻辑电路→门电路知识点二─、简单的逻辑电路1、“与”门的逻辑关系，真值表和电路符号 所谓门，就是一种开关，在一定条件下它允许信号通过，如果条件不满足，信号就被阻挡在“门”外。（1）对“与”门的理解 如果一个事件和几个条件相联系，当这几个条件都满足后，该事件才能发生，这种关系叫“与”逻辑关系，具有这种逻辑关系的电路称为“与”门电路，简称“与”门。 如图所示，如果把开关闭合作为条件满足，把开关闭合作为条件满足，把电灯亮作为结果成立，则“与”逻辑关系可以示意为：。 它们的逻辑关系如下表所示：条 件结 果开关 A开关 B灯泡 Y断断不亮断通不亮通断不亮通通亮（2）“与”门的真值表 如把开关接通定义为 ，断开定义为，灯泡亮为 ，不亮为，那么上表的情况可用下表的数学语言来描述，这种表格称为真值表。 “与”门的真值表 输入输出ABY000010100111（3）“与”逻辑关系 有两个控制条件作用会产生一个结果，当两个条件都满足时，结果才会成立，这种关系称为“与”逻辑关系。 符号： （4）“与”门的逻辑关系式：（5）波形图：（6）实验电路： 2．“或”门的逻辑关系、真值表和符号（1）对“或”门的理解 如果一个事件和几个条件相联系，当这几个条件中有一个满足，事件就会发生，这种关系叫“或”逻辑关系。具有这种逻辑关系的电路称为“或”门电路，简称“或”门。 如图所示，如果把开关闭合当...
