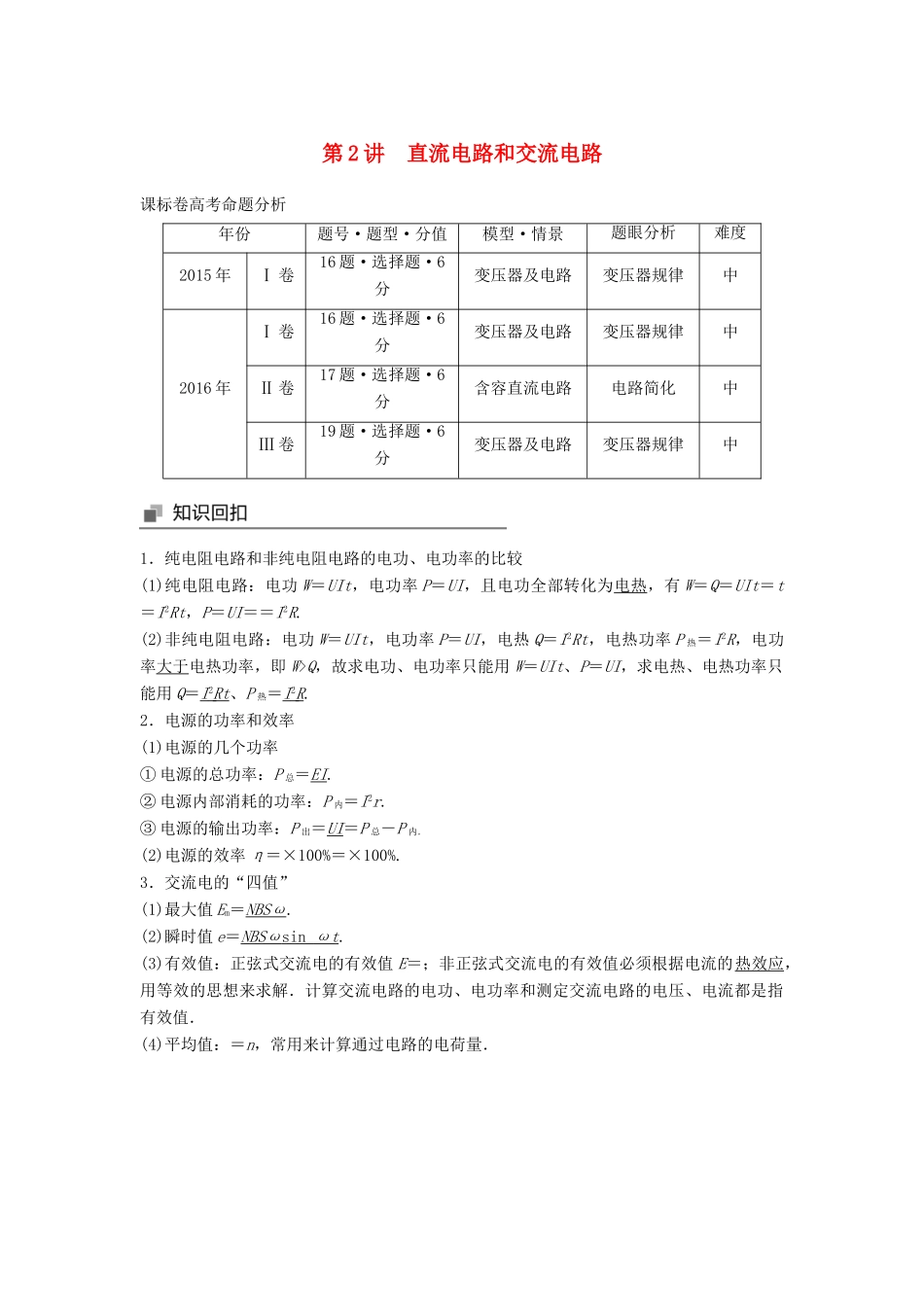

第 2 讲 直流电路和交流电路课标卷高考命题分析年份题号·题型·分值模型·情景题眼分析难度2015 年Ⅰ 卷16 题·选择题·6分变压器及电路变压器规律中2016 年Ⅰ 卷16 题·选择题·6分变压器及电路变压器规律中Ⅱ 卷17 题·选择题·6分含容直流电路电路简化中Ⅲ 卷19 题·选择题·6分变压器及电路变压器规律中1．纯电阻电路和非纯电阻电路的电功、电功率的比较(1)纯电阻电路：电功 W＝UIt，电功率 P＝UI，且电功全部转化为电热，有 W＝Q＝UIt＝t＝I2Rt，P＝UI＝＝I2R.(2)非纯电阻电路：电功 W＝UIt，电功率 P＝UI，电热 Q＝I2Rt，电热功率 P 热＝I2R，电功率大于电热功率，即 W>Q，故求电功、电功率只能用 W＝UIt、P＝UI，求电热、电热功率只能用 Q＝I 2 Rt 、P 热＝I 2 R .2．电源的功率和效率(1)电源的几个功率① 电源的总功率：P 总＝EI.② 电源内部消耗的功率：P 内＝I2r.③ 电源的输出功率：P 出＝UI＝P 总－P 内．(2)电源的效率 η＝×100%＝×100%.3．交流电的“四值”(1)最大值 Em＝NBSω.(2)瞬时值 e＝NBSω sin ωt .(3)有效值：正弦式交流电的有效值 E＝；非正弦式交流电的有效值必须根据电流的热效应，用等效的思想来求解．计算交流电路的电功、电功率和测定交流电路的电压、电流都是指有效值．(4)平均值：＝n，常用来计算通过电路的电荷量．4．理想变压器的基本关系式(1)功率关系：P 入＝P 出．(2)电压关系：＝.(3)电流关系：只有一个副线圈时＝.直流电路动态分析方法(1)程序法：基本思路是“部分→整体→部分”．即从阻值的变化入手，由串、并联规律判定 R 总的变化情况，再由闭合电路欧姆定律判断 I 总和 U 端的变化情况，最后由部分电路欧姆定律及串联分压、并联分流等规律判断各部分的变化情况．(2)结论法——“串反并同”：“串反”：指某一电阻增大(减小)时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小(增大)．“并同”：指某一电阻增大(减小)时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大(减小)．高考题型 1 电路的动态分析例 1 (2017·闽粤大联考)如图 1 所示，A 和 B 为竖直放置的平行金属板，在两极板间用绝缘线悬挂一带电小球．开始时开关 S 闭合且滑动变阻器的滑动头 P 在 a 处，此时绝缘线向右偏离竖直方向(电源的内阻不能忽略)．下列判断正确的是( )图 1A．小球带负电B．当滑动头从 a 向 b 滑动时，...
