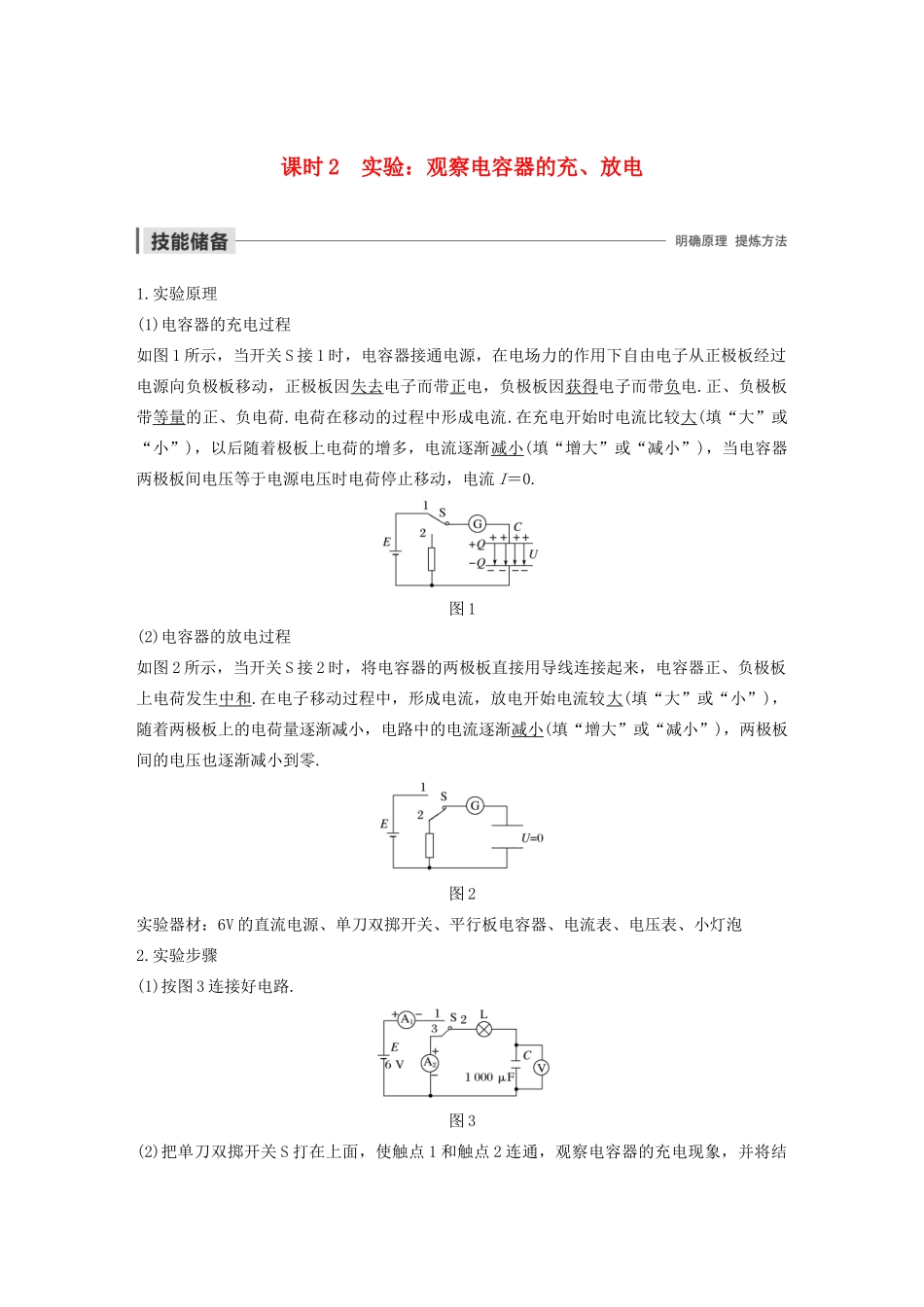

课时 2 实验：观察电容器的充、放电1.实验原理(1)电容器的充电过程如图 1 所示，当开关 S 接 1 时，电容器接通电源，在电场力的作用下自由电子从正极板经过电源向负极板移动，正极板因失去电子而带正电，负极板因获得电子而带负电.正、负极板带等量的正、负电荷.电荷在移动的过程中形成电流.在充电开始时电流比较大(填“大”或“小”)，以后随着极板上电荷的增多，电流逐渐减小(填“增大”或“减小”)，当电容器两极板间电压等于电源电压时电荷停止移动，电流 I＝0.图 1(2)电容器的放电过程如图 2 所示，当开关 S 接 2 时，将电容器的两极板直接用导线连接起来，电容器正、负极板上电荷发生中和.在电子移动过程中，形成电流，放电开始电流较大(填“大”或“小”)，随着两极板上的电荷量逐渐减小，电路中的电流逐渐减小(填“增大”或“减小”)，两极板间的电压也逐渐减小到零.图 2实验器材：6V 的直流电源、单刀双掷开关、平行板电容器、电流表、电压表、小灯泡2.实验步骤(1)按图 3 连接好电路.图 3(2)把单刀双掷开关 S 打在上面，使触点 1 和触点 2 连通，观察电容器的充电现象，并将结果记录在表格中.(3)将单刀双掷开关 S 打在下面，使触点 3 和触点 2 连通，观察电容器的放电现象，并将结果记录在表格中.(4)记录好实验结果，关闭电源.实验记录和分析：实验项目实验现象电容器充电灯泡灯泡的亮度由明到暗最后熄灭(选填“明”“暗”或“熄灭”)电流表1电流表 1 的读数由大到小最后为零(选填“大”“小”或“零”)电压表电压表的读数由小(选填“大”或“小”)到大(选填“大”或“小”)最后为 6 V 电容器放电灯泡灯泡的亮度由明到暗最后熄灭(选填“明”“暗”或“熄灭”)电流表2电流表 2 的读数由大到小最后为零(选填“大”“小”或“零”)电压表电压表的读数由大(选填“大”或“小”)到小(选填“大”或“小”)最后为 0 V 3.注意事项(1)电流表要选用小量程的灵敏电流计.(2)要选择大容量的电容器.(3)实验要在干燥的环境中进行.(4)在做放电实验时，在电路中串联一个电阻，以免烧坏电流表.一、电容器充、放电现象的定性分析例 1 如图 4 所示实验中，关于平行板电容器的充、放电，下列说法正确的是( )图 4A.开关接 1 时，平行板电容器充电，且上极板带正电B.开关接 1 时，平行板电容器充电，且上极板带负电C.开关接 2 时，平行板电容器充电，且上极板带正电D.开关接 2 时，平行板电容器充电，...
