手动式浮动球球阀的设计学位论文VIP专享

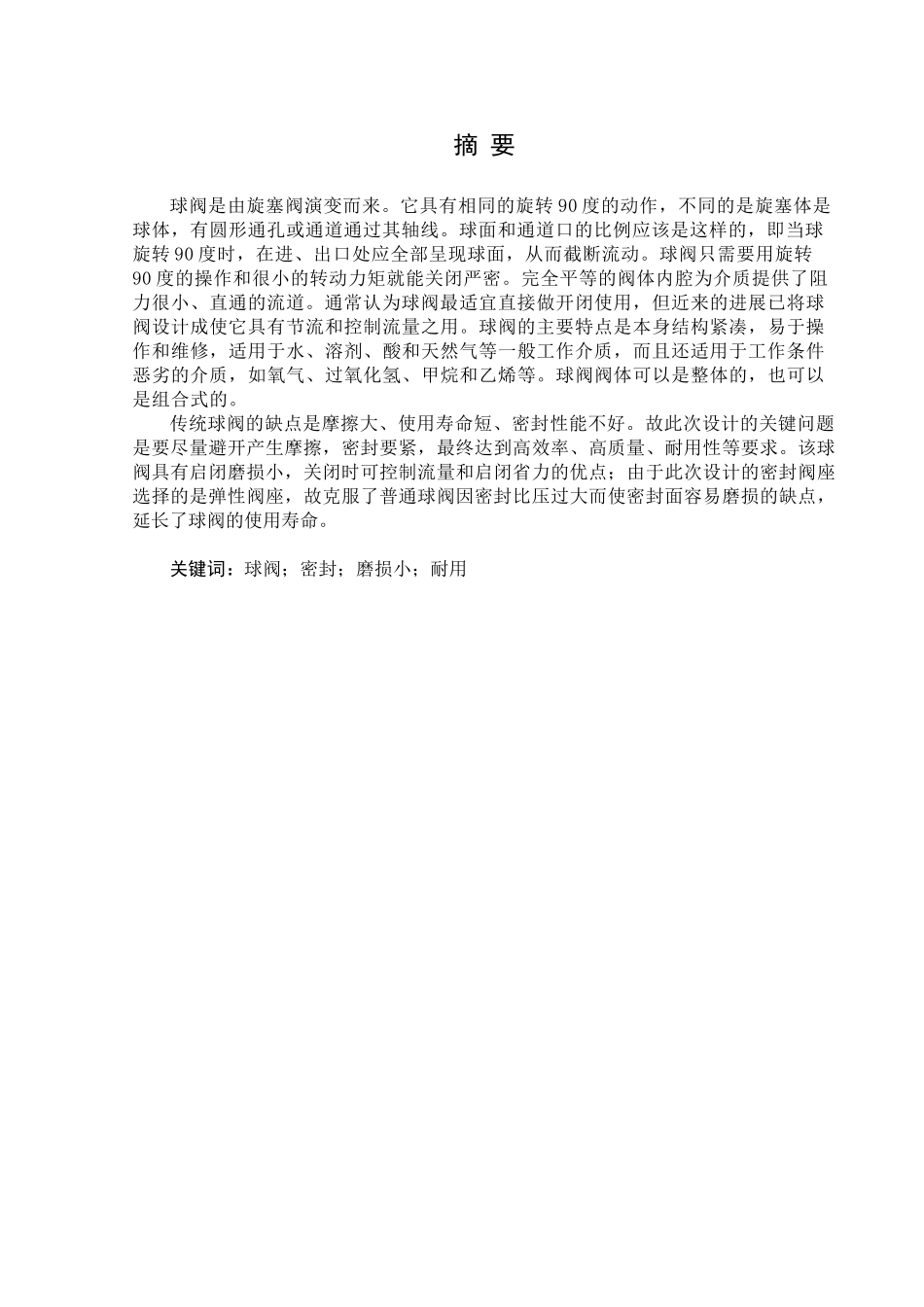

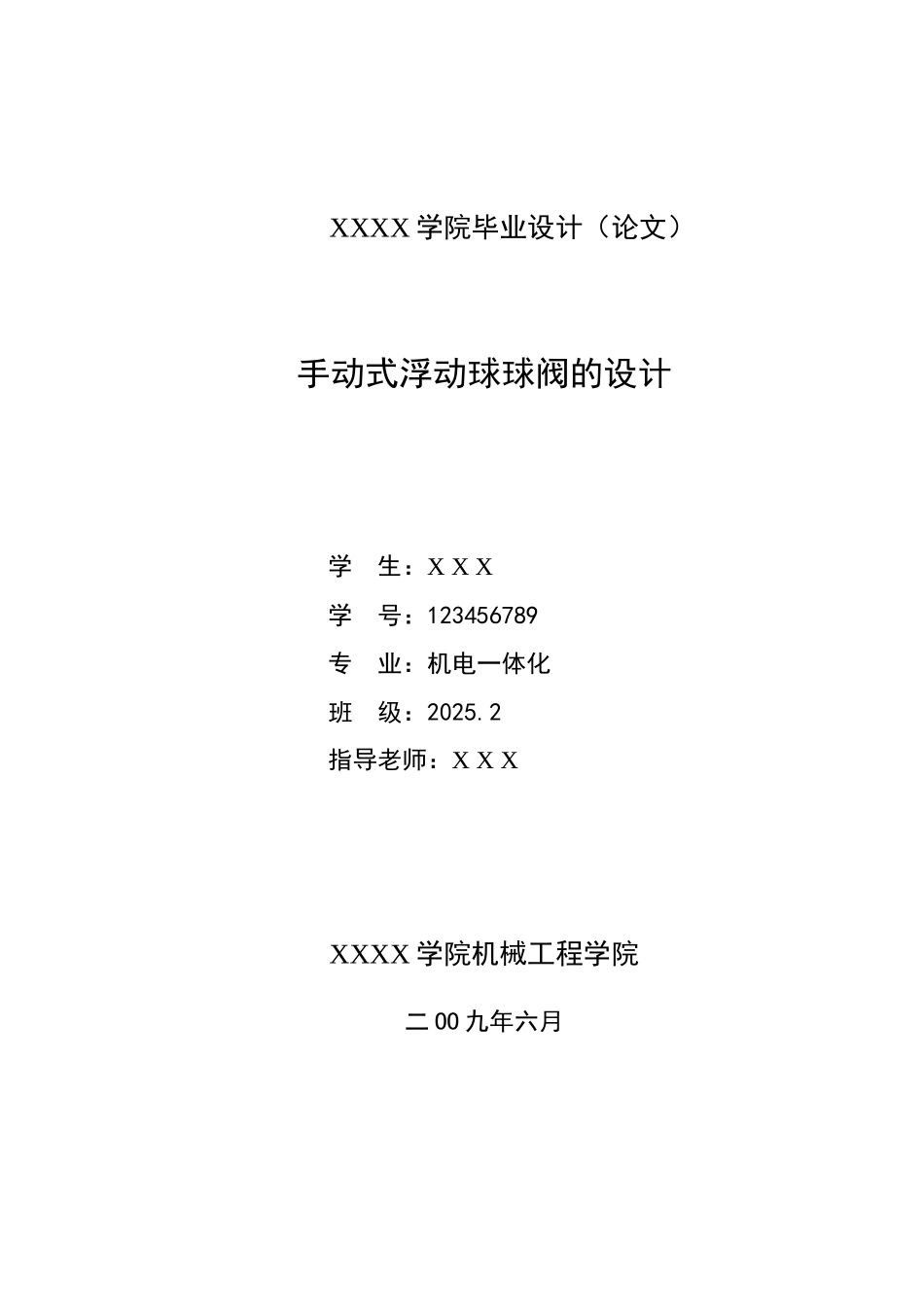

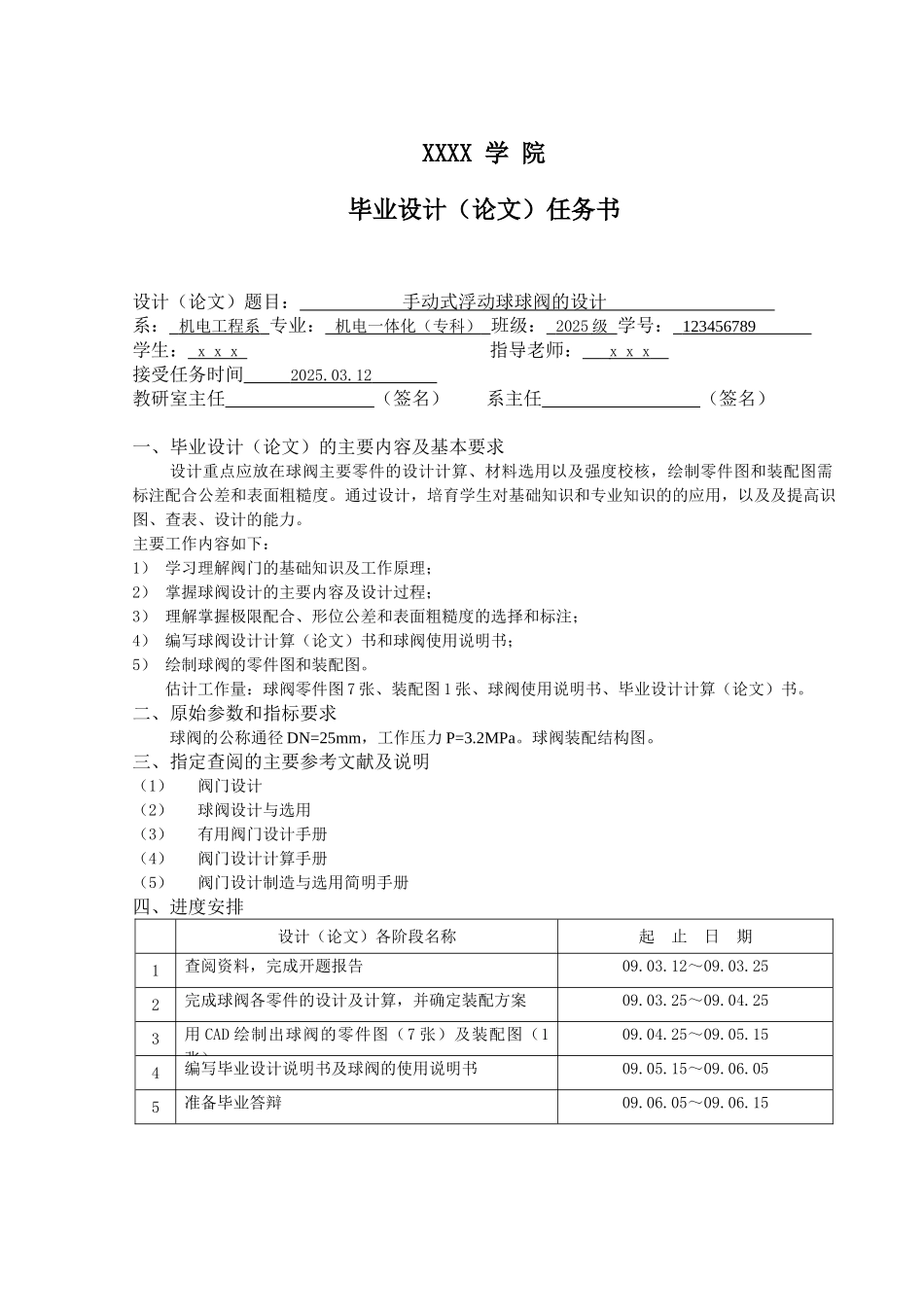

XXXX 学院毕业设计（论文） 手动式浮动球球阀的设计学 生：X X X 学 号：123456789专 业：机电一体化班 级：2025.2指导老师：X X X XXXX 学院机械工程学院二 OO 九年六月XXXX 学 院毕业设计（论文）任务书设计（论文）题目： 手动式浮动球球阀的设计 系： 机电工程系 专业： 机电一体化（专科） 班级： 2025 级 学号： 123456789 学生： x x x 指导老师： x x x 接受任务时间 2025.03.12 教研室主任 （签名） 系主任 （签名）一、毕业设计（论文）的主要内容及基本要求设计重点应放在球阀主要零件的设计计算、材料选用以及强度校核，绘制零件图和装配图需标注配合公差和表面粗糙度。通过设计，培育学生对基础知识和专业知识的的应用，以及及提高识图、查表、设计的能力。主要工作内容如下：1） 学习理解阀门的基础知识及工作原理；2） 掌握球阀设计的主要内容及设计过程；3） 理解掌握极限配合、形位公差和表面粗糙度的选择和标注；4） 编写球阀设计计算（论文）书和球阀使用说明书；5） 绘制球阀的零件图和装配图。估计工作量：球阀零件图 7 张、装配图 1 张、球阀使用说明书、毕业设计计算（论文）书。二、原始参数和指标要求球阀的公称通径 DN=25mm，工作压力 P=3.2MPa。球阀装配结构图。三、指定查阅的主要参考文献及说明（1）阀门设计（2）球阀设计与选用（3）有用阀门设计手册（4）阀门设计计算手册（5）阀门设计制造与选用简明手册四、进度安排设计（论文）各阶段名称起 止 日 期1查阅资料，完成开题报告09.03.12～09.03.252完成球阀各零件的设计及计算，并确定装配方案09.03.25～09.04.253用 CAD 绘制出球阀的零件图（7 张）及装配图（1张）09.04.25～09.05.154编写毕业设计说明书及球阀的使用说明书09.05.15～09.06.055准备毕业答辩09.06.05～09.06.15摘 要球阀是由旋塞阀演变而来。它具有相同的旋转 90 度的动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的，即当球旋转 90 度时，在进、出口处应全部呈现球面，从而截断流动。球阀只需要用旋转90 度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用，但近来的进展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作...
