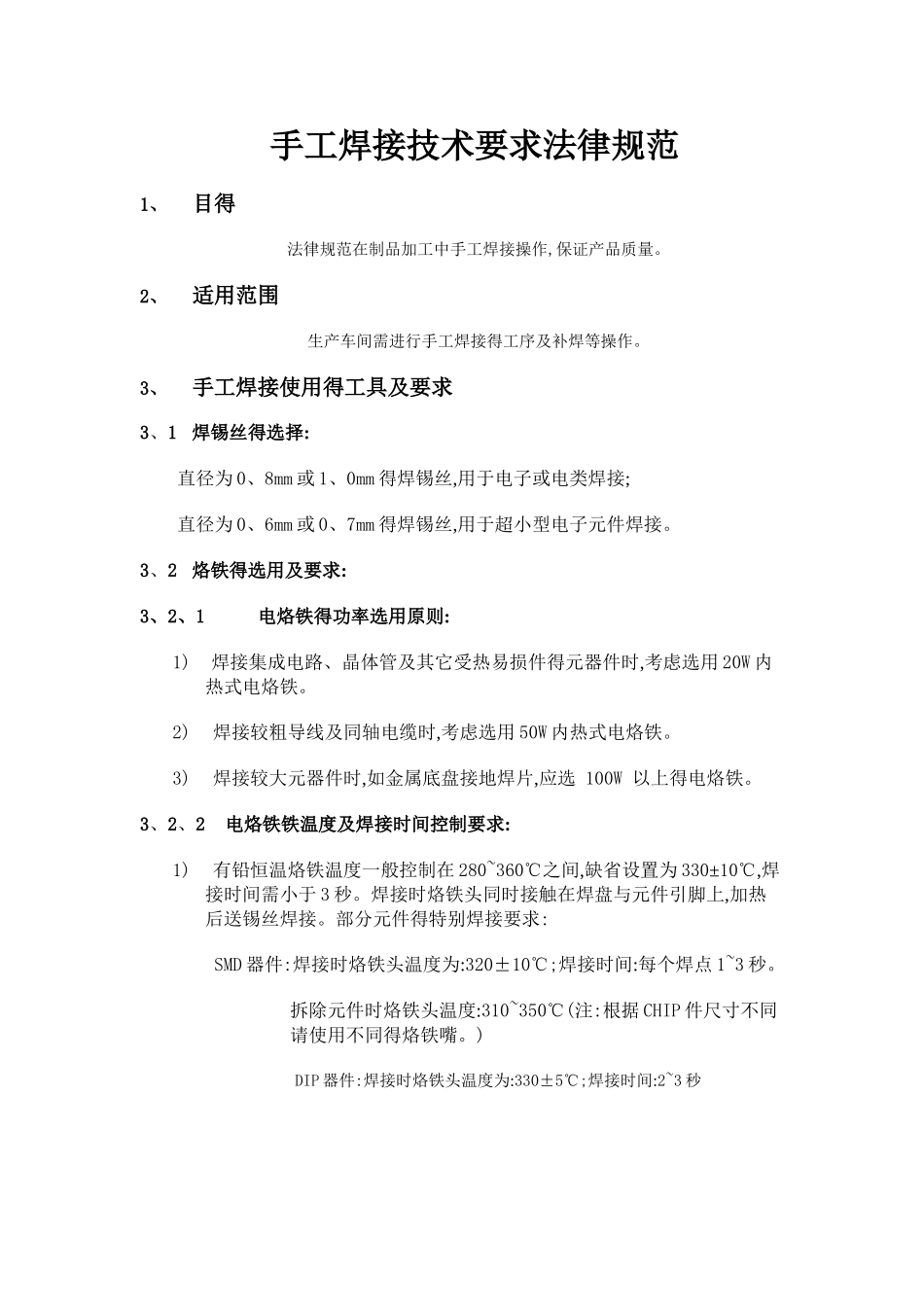

手工焊接技术要求规范

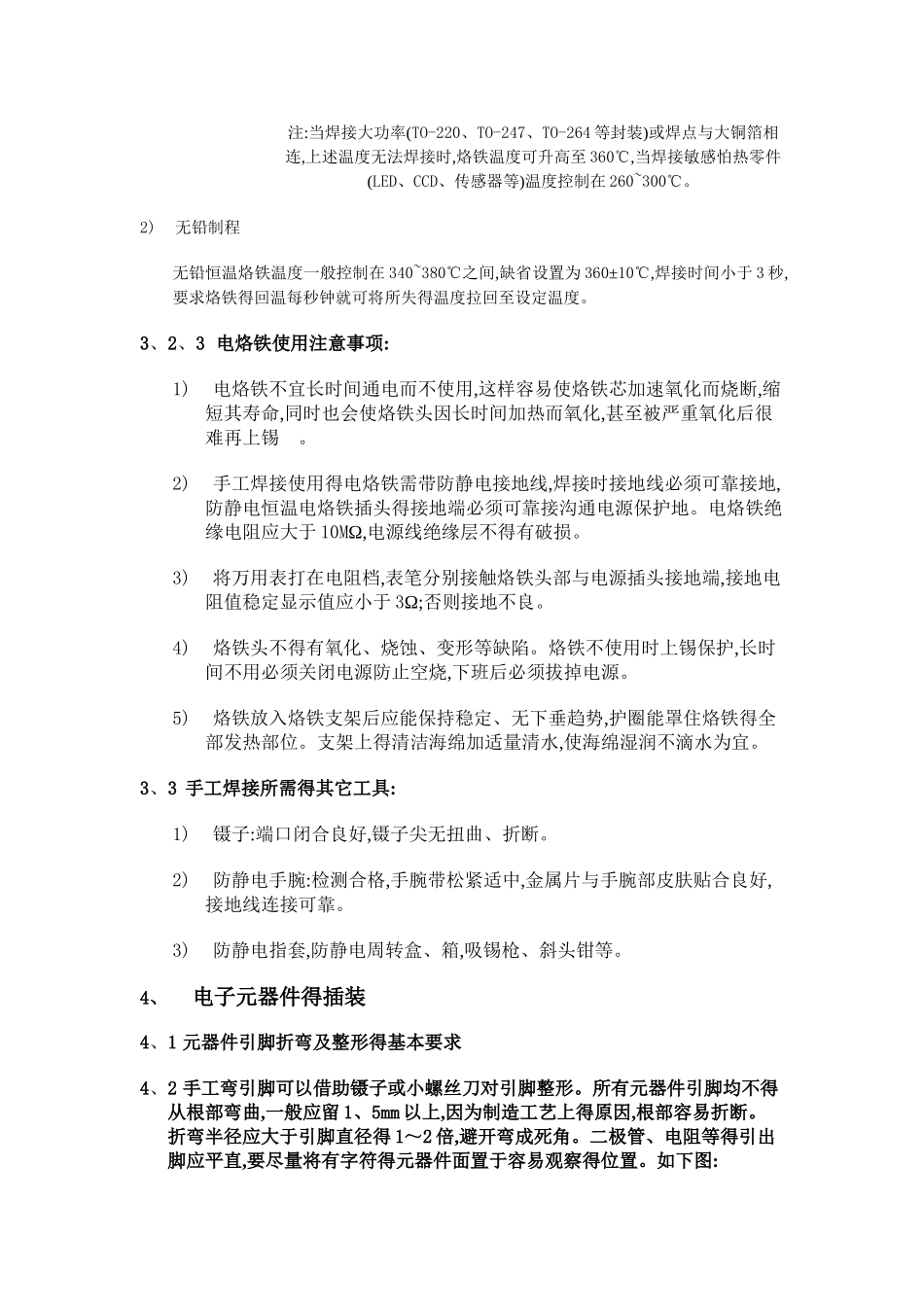

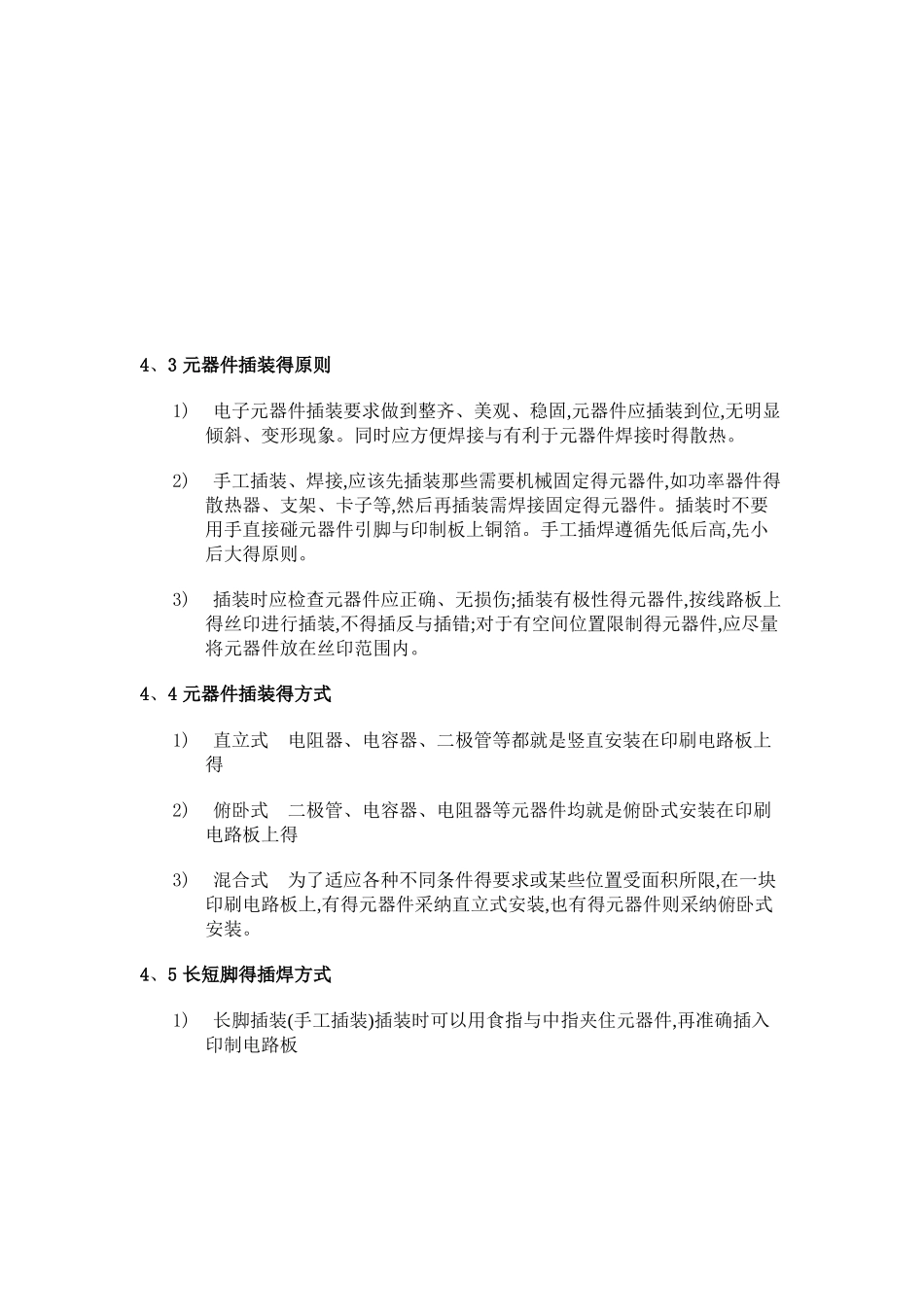

手工焊接技术要求法律规范1、 目得法律规范在制品加工中手工焊接操作,保证产品质量。2、 适用范围生产车间需进行手工焊接得工序及补焊等操作。3、 手工焊接使用得工具及要求3、1 焊锡丝得选择:直径为 0、8mm 或 1、0mm 得焊锡丝,用于电子或电类焊接;直径为 0、6mm 或 0、7mm 得焊锡丝,用于超小型电子元件焊接。3、2 烙铁得选用及要求:3、2、1 电烙铁得功率选用原则:1) 焊接集成电路、晶体管及其它受热易损件得元器件时,考虑选用 20W 内热式电烙铁。2) 焊接较粗导线及同轴电缆时,考虑选用 50W 内热式电烙铁。3) 焊接较大元器件时,如金属底盘接地焊片,应选 100W 以上得电烙铁。3、2、2 电烙铁铁温度及焊接时间控制要求:1) 有铅恒温烙铁温度一般控制在 280~360℃之间,缺省设置为 330±10℃,焊接时间需小于 3 秒。焊接时烙铁头同时接触在焊盘与元件引脚上,加热后送锡丝焊接。部分元件得特别焊接要求:SMD 器件:焊接时烙铁头温度为:320±10℃;焊接时间:每个焊点 1~3 秒。拆除元件时烙铁头温度:310~350℃(注:根据 CHIP 件尺寸不同请使用不同得烙铁嘴。)DIP 器件:焊接时烙铁头温度为:330±5℃;焊接时间:2~3 秒注:当焊接大功率(TO-220、TO-247、TO-264 等封装)或焊点与大铜箔相连,上述温度无法焊接时,烙铁温度可升高至 360℃,当焊接敏感怕热零件(LED、CCD、传感器等)温度控制在 260~300℃。2) 无铅制程 无铅恒温烙铁温度一般控制在 340~380℃之间,缺省设置为 360±10℃,焊接时间小于 3 秒,要求烙铁得回温每秒钟就可将所失得温度拉回至设定温度。3、2、3 电烙铁使用注意事项:1) 电烙铁不宜长时间通电而不使用,这样容易使烙铁芯加速氧化而烧断,缩短其寿命,同时也会使烙铁头因长时间加热而氧化,甚至被严重氧化后很难再上锡 。2) 手工焊接使用得电烙铁需带防静电接地线,焊接时接地线必须可靠接地,防静电恒温电烙铁插头得接地端必须可靠接沟通电源保护地。电烙铁绝缘电阻应大于 10MΩ,电源线绝缘层不得有破损。 3) 将万用表打在电阻档,表笔分别接触烙铁头部与电源插头接地端,接地电阻值稳定显示值应小于 3Ω;否则接地不良。4) 烙铁头不得有氧化、烧蚀、变形等缺陷。烙铁不使用时上锡保护,长时间不用必须关闭电源防止空烧,下班后必须拔掉电源。5) 烙铁放入烙铁支架后应能保持稳定、无下垂趋势,护圈能罩住烙铁得全部发热部位。支架上得清洁海绵加适量清水,使海绵湿润不滴水为宜。3、3 手工焊接所需得其它...
