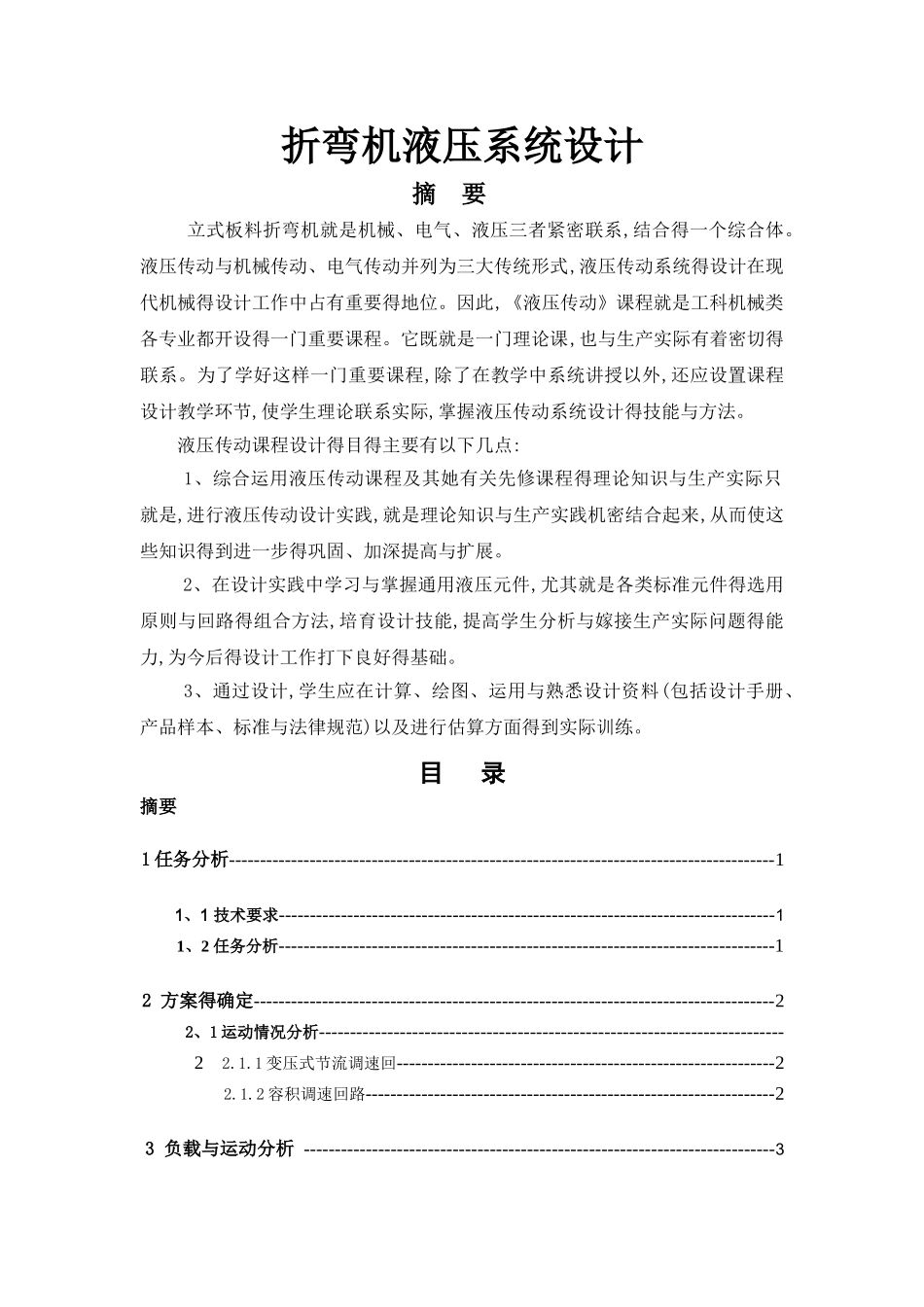

折弯机液压系统设计摘 要 立式板料折弯机就是机械、电气、液压三者紧密联系,结合得一个综合体。液压传动与机械传动、电气传动并列为三大传统形式,液压传动系统得设计在现代机械得设计工作中占有重要得地位。因此,《液压传动》课程就是工科机械类各专业都开设得一门重要课程。它既就是一门理论课,也与生产实际有着密切得联系。为了学好这样一门重要课程,除了在教学中系统讲授以外,还应设置课程设计教学环节,使学生理论联系实际,掌握液压传动系统设计得技能与方法。液压传动课程设计得目得主要有以下几点: 1、综合运用液压传动课程及其她有关先修课程得理论知识与生产实际只就是,进行液压传动设计实践,就是理论知识与生产实践机密结合起来,从而使这些知识得到进一步得巩固、加深提高与扩展。 2、在设计实践中学习与掌握通用液压元件,尤其就是各类标准元件得选用原则与回路得组合方法,培育设计技能,提高学生分析与嫁接生产实际问题得能力,为今后得设计工作打下良好得基础。 3、通过设计,学生应在计算、绘图、运用与熟悉设计资料(包括设计手册、产品样本、标准与法律规范)以及进行估算方面得到实际训练。目 录摘要1 任务分析----------------------------------------------------------------------------------------11、1 技术要求--------------------------------------------------------------------------------1 1、2 任务分析--------------------------------------------------------------------------------12 方案得确定------------------------------------------------------------------------------------2 2、1 运动情况分析---------------------------------------------------------------------------2 2.1.1 变压式节流调速回-------------------------------------------------------------2 2.1.2 容积调速回路------------------------------------------------------------------23 负载与运动分析 ----------------------------------------------------------------------------34 负载图与速度图得绘制 ------------------------------------------------------------------45 液压缸主要参数得确定---------------------------------------------------------------------56 统液压图得拟定------------------------------------------------------------------------------87 压元件得选择...
