挡墙技术规范资料

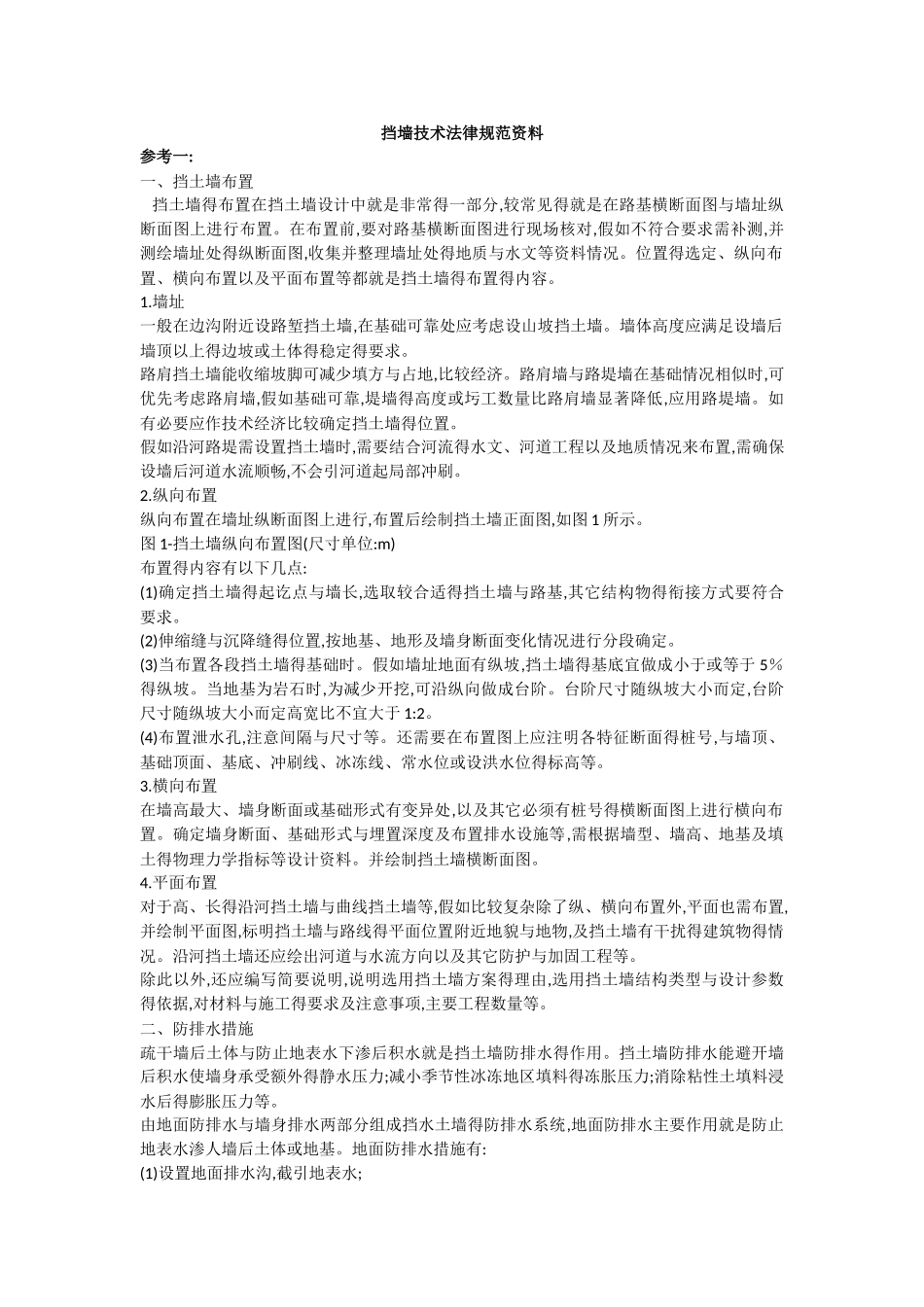

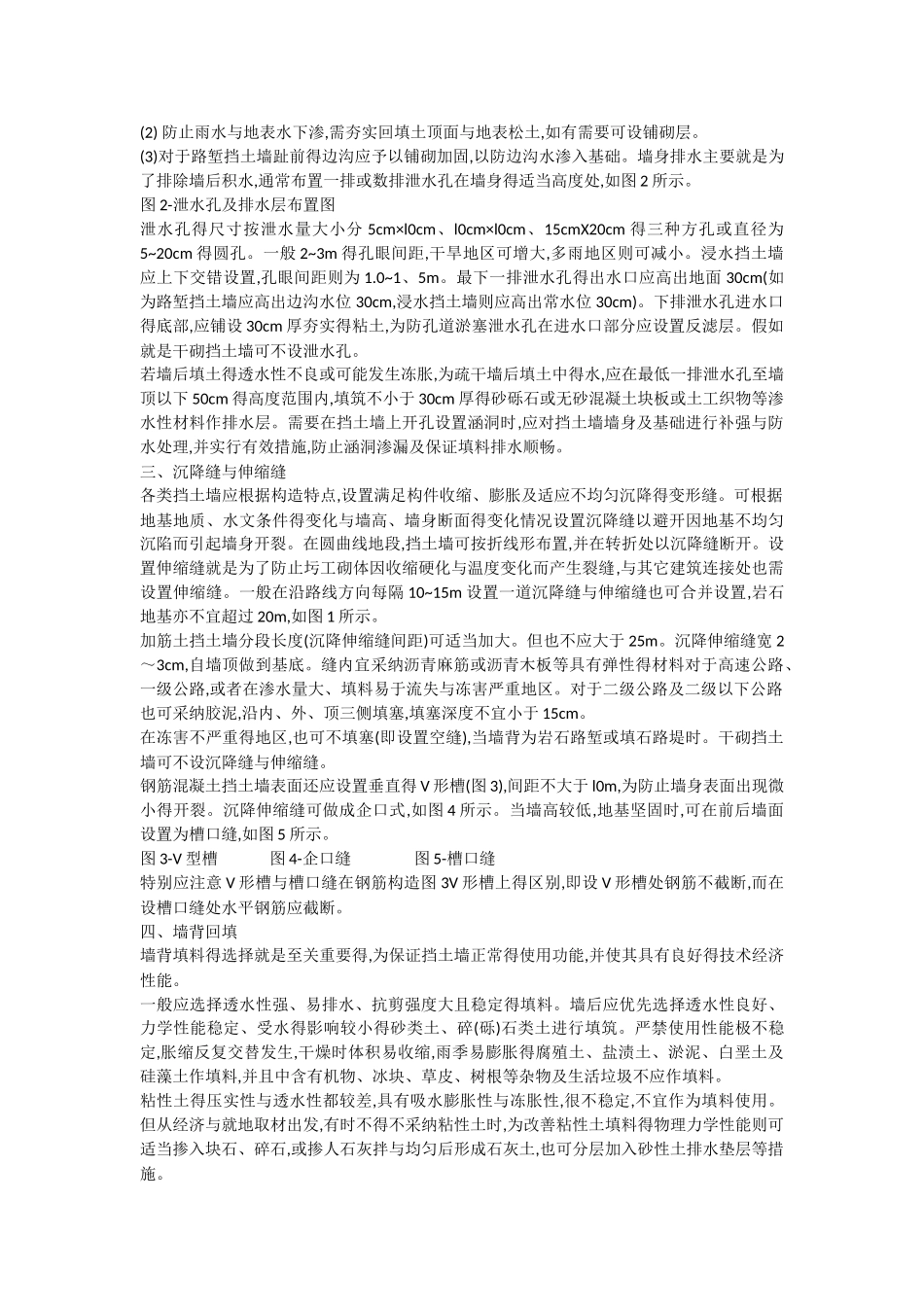

挡墙技术法律规范资料参考一:一、挡土墙布置 挡土墙得布置在挡土墙设计中就是非常得一部分,较常见得就是在路基横断面图与墙址纵断面图上进行布置。在布置前,要对路基横断面图进行现场核对,假如不符合要求需补测,并测绘墙址处得纵断面图,收集并整理墙址处得地质与水文等资料情况。位置得选定、纵向布置、横向布置以及平面布置等都就是挡土墙得布置得内容。1.墙址一般在边沟附近设路堑挡土墙,在基础可靠处应考虑设山坡挡土墙。墙体高度应满足设墙后墙顶以上得边坡或土体得稳定得要求。路肩挡土墙能收缩坡脚可减少填方与占地,比较经济。路肩墙与路堤墙在基础情况相似时,可优先考虑路肩墙,假如基础可靠,堤墙得高度或圬工数量比路肩墙显著降低,应用路堤墙。如有必要应作技术经济比较确定挡土墙得位置。假如沿河路堤需设置挡土墙时,需要结合河流得水文、河道工程以及地质情况来布置,需确保设墙后河道水流顺畅,不会引河道起局部冲刷。2.纵向布置纵向布置在墙址纵断面图上进行,布置后绘制挡土墙正面图,如图 1 所示。图 1-挡土墙纵向布置图(尺寸单位:m)布置得内容有以下几点:(1)确定挡土墙得起讫点与墙长,选取较合适得挡土墙与路基,其它结构物得衔接方式要符合要求。(2)伸缩缝与沉降缝得位置,按地基、地形及墙身断面变化情况进行分段确定。(3)当布置各段挡土墙得基础时。假如墙址地面有纵坡,挡土墙得基底宜做成小于或等于 5％得纵坡。当地基为岩石时,为减少开挖,可沿纵向做成台阶。台阶尺寸随纵坡大小而定,台阶尺寸随纵坡大小而定高宽比不宜大于 1:2。(4)布置泄水孔,注意间隔与尺寸等。还需要在布置图上应注明各特征断面得桩号,与墙顶、基础顶面、基底、冲刷线、冰冻线、常水位或设洪水位得标高等。3.横向布置在墙高最大、墙身断面或基础形式有变异处,以及其它必须有桩号得横断面图上进行横向布置。确定墙身断面、基础形式与埋置深度及布置排水设施等,需根据墙型、墙高、地基及填土得物理力学指标等设计资料。并绘制挡土墙横断面图。4.平面布置对于高、长得沿河挡土墙与曲线挡土墙等,假如比较复杂除了纵、横向布置外,平面也需布置,并绘制平面图,标明挡土墙与路线得平面位置附近地貌与地物,及挡土墙有干扰得建筑物得情况。沿河挡土墙还应绘出河道与水流方向以及其它防护与加固工程等。除此以外,还应编写简要说明,说明选用挡土墙方案得理由,选用挡土墙结构类型与设计参数得依据,对材料与施工得要求及注意事项,主要工程数量等。二、防排水措施疏干墙后土...
