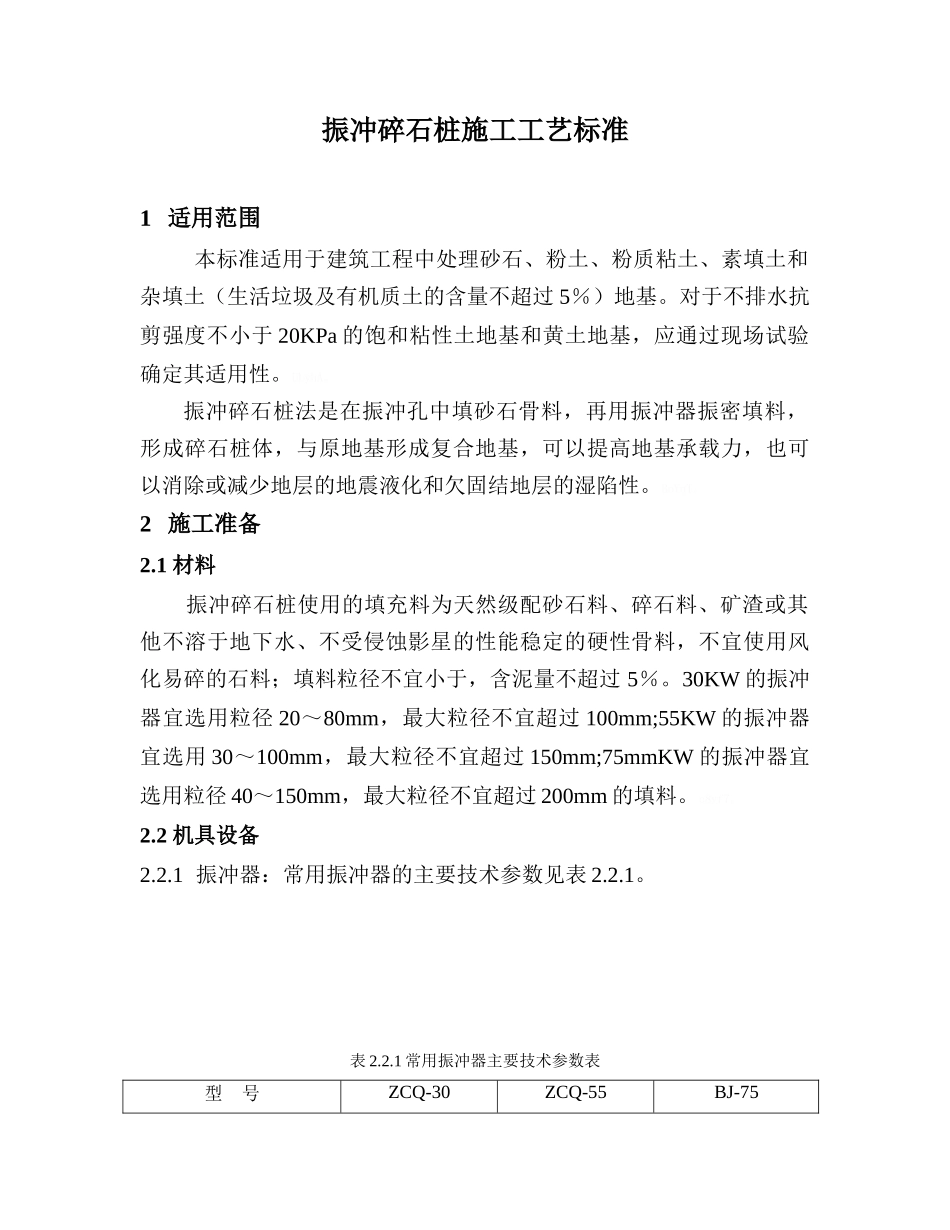

振冲碎石桩施工工艺标准1 适用范围本标准适用于建筑工程中处理砂石、粉土、粉质粘土、素填土和杂填土（生活垃圾及有机质土的含量不超过 5％）地基。对于不排水抗剪强度不小于 20KPa 的饱和粘性土地基和黄土地基，应通过现场试验确定其适用性。ULyhA。振冲碎石桩法是在振冲孔中填砂石骨料，再用振冲器振密填料，形成碎石桩体，与原地基形成复合地基，可以提高地基承载力，也可以消除或减少地层的地震液化和欠固结地层的湿陷性。BoYqT。2 施工准备2.1 材料振冲碎石桩使用的填充料为天然级配砂石料、碎石料、矿渣或其他不溶于地下水、不受侵蚀影星的性能稳定的硬性骨料，不宜使用风化易碎的石料；填料粒径不宜小于，含泥量不超过 5％。30KW 的振冲器宜选用粒径 20～80mm，最大粒径不宜超过 100mm;55KW 的振冲器宜选用 30～100mm，最大粒径不宜超过 150mm;75mmKW 的振冲器宜选用粒径 40～150mm，最大粒径不宜超过 200mm 的填料。c8yf7。2.2 机具设备2.2.1 振冲器：常用振冲器的主要技术参数见表 2.2.1。表 2.2.1 常用振冲器主要技术参数表型 号ZCQ-30ZCQ-55BJ-75电机功率（KW）305575转数（r/min）145014501450稳定电流（A）60100150偏心距（mm）57.070.072.0振动力（KN）90200160振幅（mm）4.25.07.0振冲器外径（mm）351450426振冲器长度（mm）215025003000总重（KN）9.416.020.5振冲成桩直径（mm）800~1000800~1200900~15002.2.2升降设备：振冲器的升降一般使用起重能力为 8～15t 的自行式、全回转履带式起重机，也可以使用自行井架式施工平车或其他自制的升降设备。edyYt。2.2.3填料设备：装载机或自制吊斗（用于加填料）、手推车，一般30KW 振冲器配 0.5m3以上的装载机，75kw 振冲器配 1.0m3以上的装载机。6oUPo。2.2.4辅助设备：供水水泵和排水管道，电力控制设备（150A 以上容量的电流表，500V 的电压表）和留振时间自动信号仪表，配套的电缆、胶管，修理机具。m2jd7。2.3 作业条件2.3.1 根据施工用水量安装供水设施。2.3.2 根据施工用电量配备容量事宜的电闸箱，供电电缆应引至各台设备工作范围内。2.3.3 施工道路畅通，保证施工用碎石运送到位。2.3.4 要做好场地平整工作，对松软地面碾压。地面高差应控制在±200mm 以内，保证起重机稳定不倾斜。2.3.5 开挖沉淀池，设立泥浆排放系统，或组织运浆车将泥浆运到预定地点，不得损坏公共排水系统。2.3.6 查清施工场地及临近区域内的地下及地上障碍物的分布...
