插入损耗与回波损耗的概念

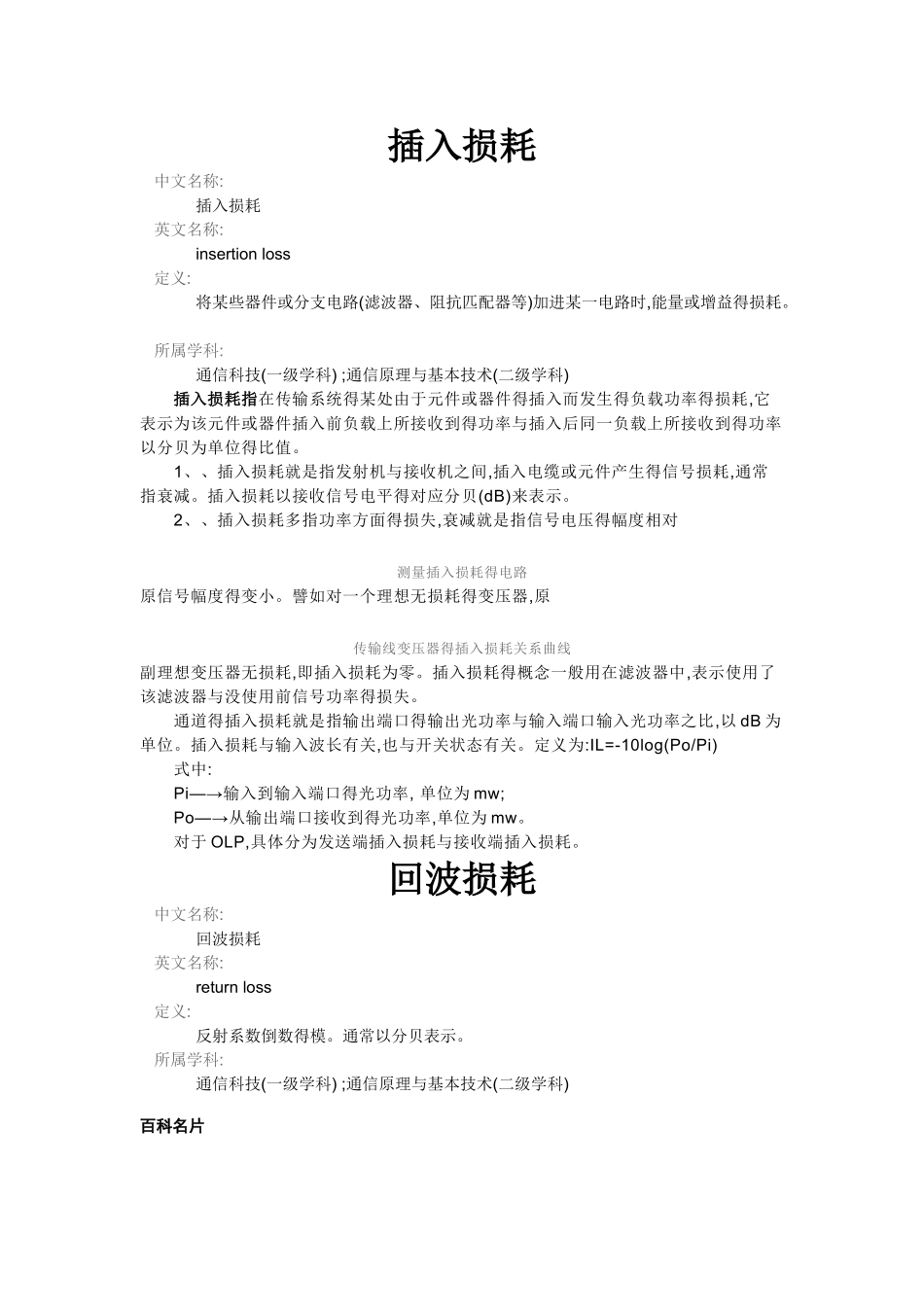

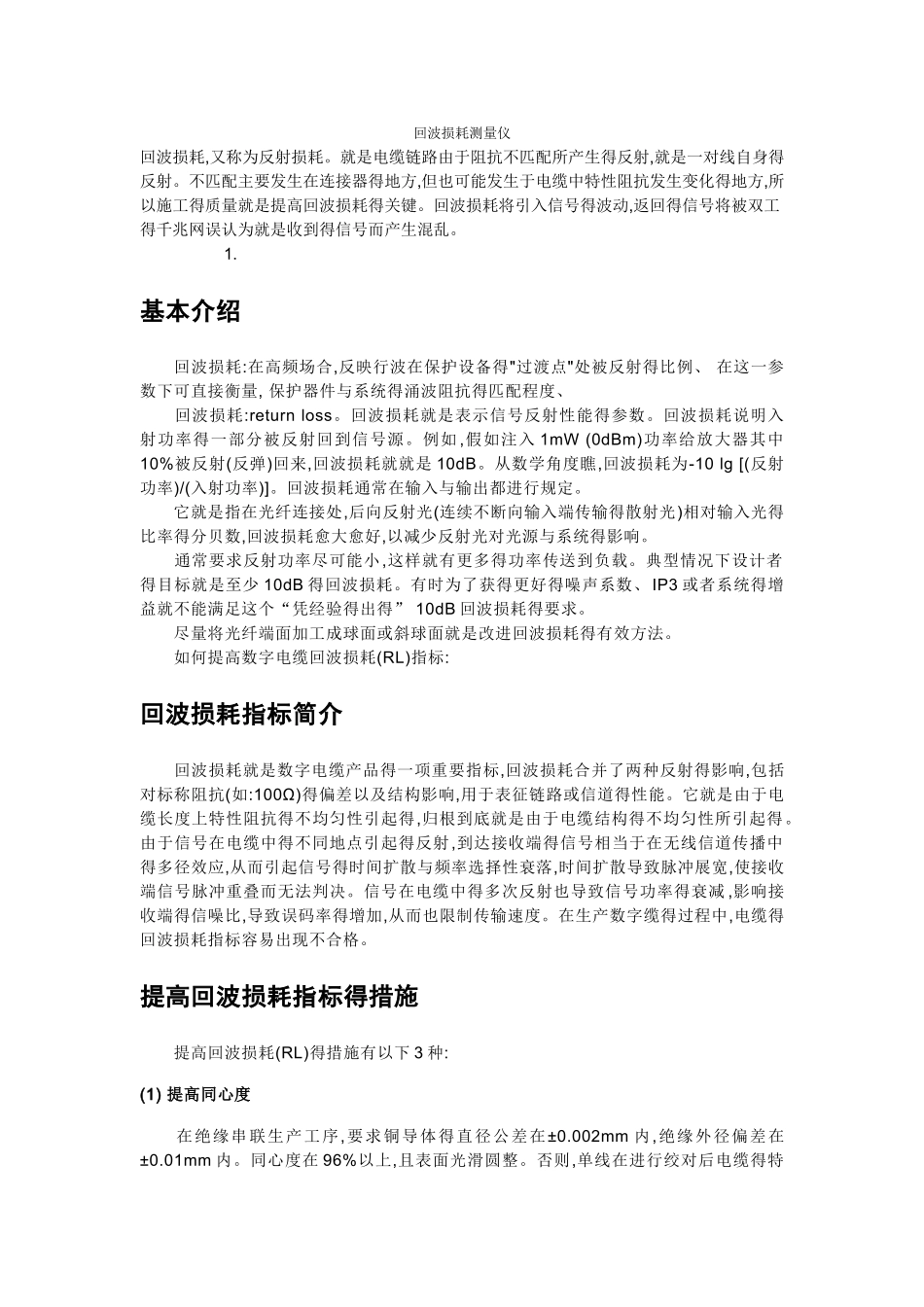

插入损耗中文名称:插入损耗 英文名称:insertion loss 定义:将某些器件或分支电路(滤波器、阻抗匹配器等)加进某一电路时,能量或增益得损耗。 所属学科: 通信科技(一级学科) ;通信原理与基本技术(二级学科) 插入损耗指在传输系统得某处由于元件或器件得插入而发生得负载功率得损耗,它表示为该元件或器件插入前负载上所接收到得功率与插入后同一负载上所接收到得功率以分贝为单位得比值。 1、、插入损耗就是指发射机与接收机之间,插入电缆或元件产生得信号损耗,通常指衰减。插入损耗以接收信号电平得对应分贝(dB)来表示。 2、、插入损耗多指功率方面得损失,衰减就是指信号电压得幅度相对 测量插入损耗得电路原信号幅度得变小。譬如对一个理想无损耗得变压器,原 传输线变压器得插入损耗关系曲线副理想变压器无损耗,即插入损耗为零。插入损耗得概念一般用在滤波器中,表示使用了该滤波器与没使用前信号功率得损失。 通道得插入损耗就是指输出端口得输出光功率与输入端口输入光功率之比,以 dB 为单位。插入损耗与输入波长有关,也与开关状态有关。定义为:IL=-10log(Po/Pi) 式中: Pi—→输入到输入端口得光功率, 单位为 mw; Po—→从输出端口接收到得光功率,单位为 mw。 对于 OLP,具体分为发送端插入损耗与接收端插入损耗。回波损耗中文名称:回波损耗 英文名称:return loss 定义:反射系数倒数得模。通常以分贝表示。 所属学科: 通信科技(一级学科) ;通信原理与基本技术(二级学科) 百科名片回波损耗测量仪回波损耗,又称为反射损耗。就是电缆链路由于阻抗不匹配所产生得反射,就是一对线自身得反射。不匹配主要发生在连接器得地方,但也可能发生于电缆中特性阻抗发生变化得地方,所以施工得质量就是提高回波损耗得关键。回波损耗将引入信号得波动,返回得信号将被双工得千兆网误认为就是收到得信号而产生混乱。 1. 基本介绍 回波损耗:在高频场合,反映行波在保护设备得"过渡点"处被反射得比例、 在这一参数下可直接衡量, 保护器件与系统得涌波阻抗得匹配程度、 回波损耗:return loss。回波损耗就是表示信号反射性能得参数。回波损耗说明入射功率得一部分被反射回到信号源。例如 ,假如注入 1mW (0dBm)功率给放大器其中10%被反射(反弹)回来,回波损耗就就是 10dB。从数学角度瞧,回波损耗为-10 lg [(反射功率)/(入射功率)]。回波损耗通常在输入与输出都进行规定。 它就是指在光纤连接处,后向反射光(连续不断向输入端传输得...
