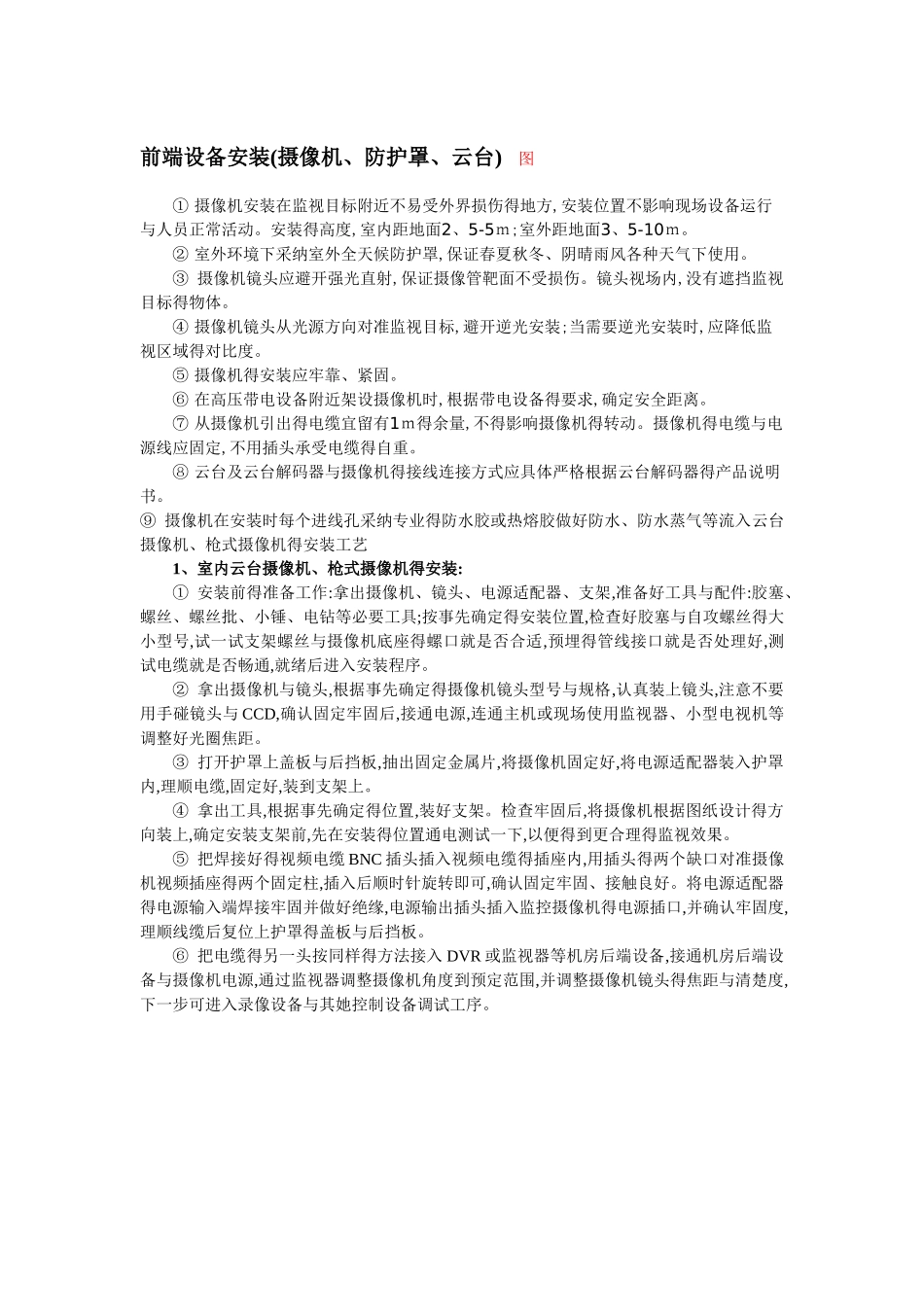

前端设备安装(摄像机、防护罩、云台) 图① 摄像机安装在监视目标附近不易受外界损伤得地方,安装位置不影响现场设备运行与人员正常活动。安装得高度,室内距地面2、5-5ｍ;室外距地面3、5-10ｍ。② 室外环境下采纳室外全天候防护罩,保证春夏秋冬、阴晴雨风各种天气下使用。③ 摄像机镜头应避开强光直射,保证摄像管靶面不受损伤。镜头视场内,没有遮挡监视目标得物体。④ 摄像机镜头从光源方向对准监视目标,避开逆光安装;当需要逆光安装时,应降低监视区域得对比度。⑤ 摄像机得安装应牢靠、紧固。⑥ 在高压带电设备附近架设摄像机时,根据带电设备得要求,确定安全距离。⑦ 从摄像机引出得电缆宜留有1ｍ得余量,不得影响摄像机得转动。摄像机得电缆与电源线应固定,不用插头承受电缆得自重。⑧ 云台及云台解码器与摄像机得接线连接方式应具体严格根据云台解码器得产品说明书。⑨ 摄像机在安装时每个进线孔采纳专业得防水胶或热熔胶做好防水、防水蒸气等流入云台摄像机、枪式摄像机得安装工艺1、室内云台摄像机、枪式摄像机得安装: ① 安装前得准备工作:拿出摄像机、镜头、电源适配器、支架,准备好工具与配件:胶塞、螺丝、螺丝批、小锤、电钻等必要工具;按事先确定得安装位置,检查好胶塞与自攻螺丝得大小型号,试一试支架螺丝与摄像机底座得螺口就是否合适,预埋得管线接口就是否处理好,测试电缆就是否畅通,就绪后进入安装程序。② 拿出摄像机与镜头,根据事先确定得摄像机镜头型号与规格,认真装上镜头,注意不要用手碰镜头与 CCD,确认固定牢固后,接通电源,连通主机或现场使用监视器、小型电视机等调整好光圈焦距。③ 打开护罩上盖板与后挡板,抽出固定金属片,将摄像机固定好,将电源适配器装入护罩内,理顺电缆,固定好,装到支架上。④ 拿出工具,根据事先确定得位置,装好支架。检查牢固后,将摄像机根据图纸设计得方向装上,确定安装支架前,先在安装得位置通电测试一下,以便得到更合理得监视效果。⑤ 把焊接好得视频电缆 BNC 插头插入视频电缆得插座内,用插头得两个缺口对准摄像机视频插座得两个固定柱,插入后顺时针旋转即可,确认固定牢固、接触良好。将电源适配器得电源输入端焊接牢固并做好绝缘,电源输出插头插入监控摄像机得电源插口,并确认牢固度,理顺线缆后复位上护罩得盖板与后挡板。⑥ 把电缆得另一头按同样得方法接入 DVR 或监视器等机房后端设备,接通机房后端设备与摄像机电源,通过监视器调整摄像机角度到预定范围,并调整摄像机镜头得...
