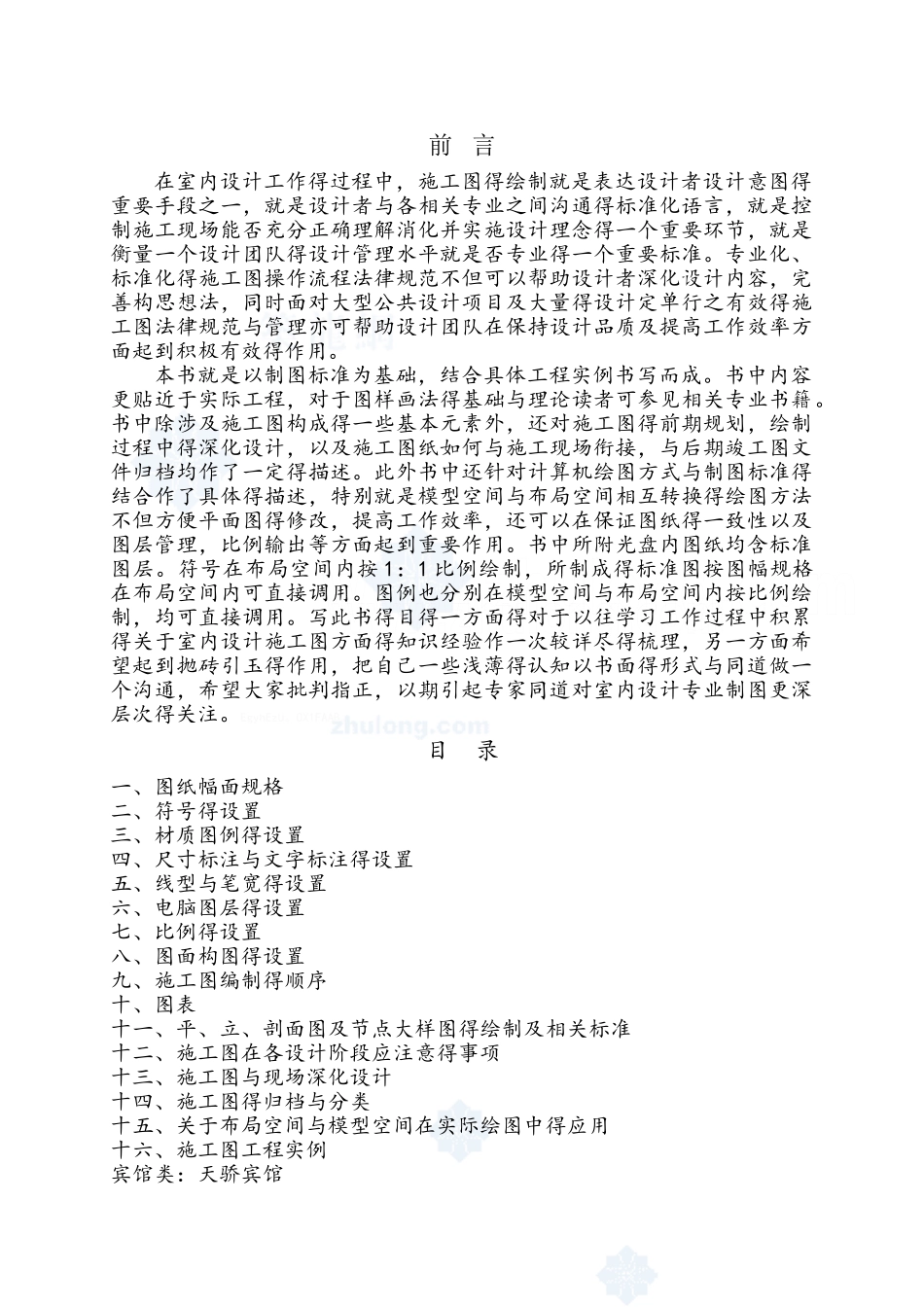

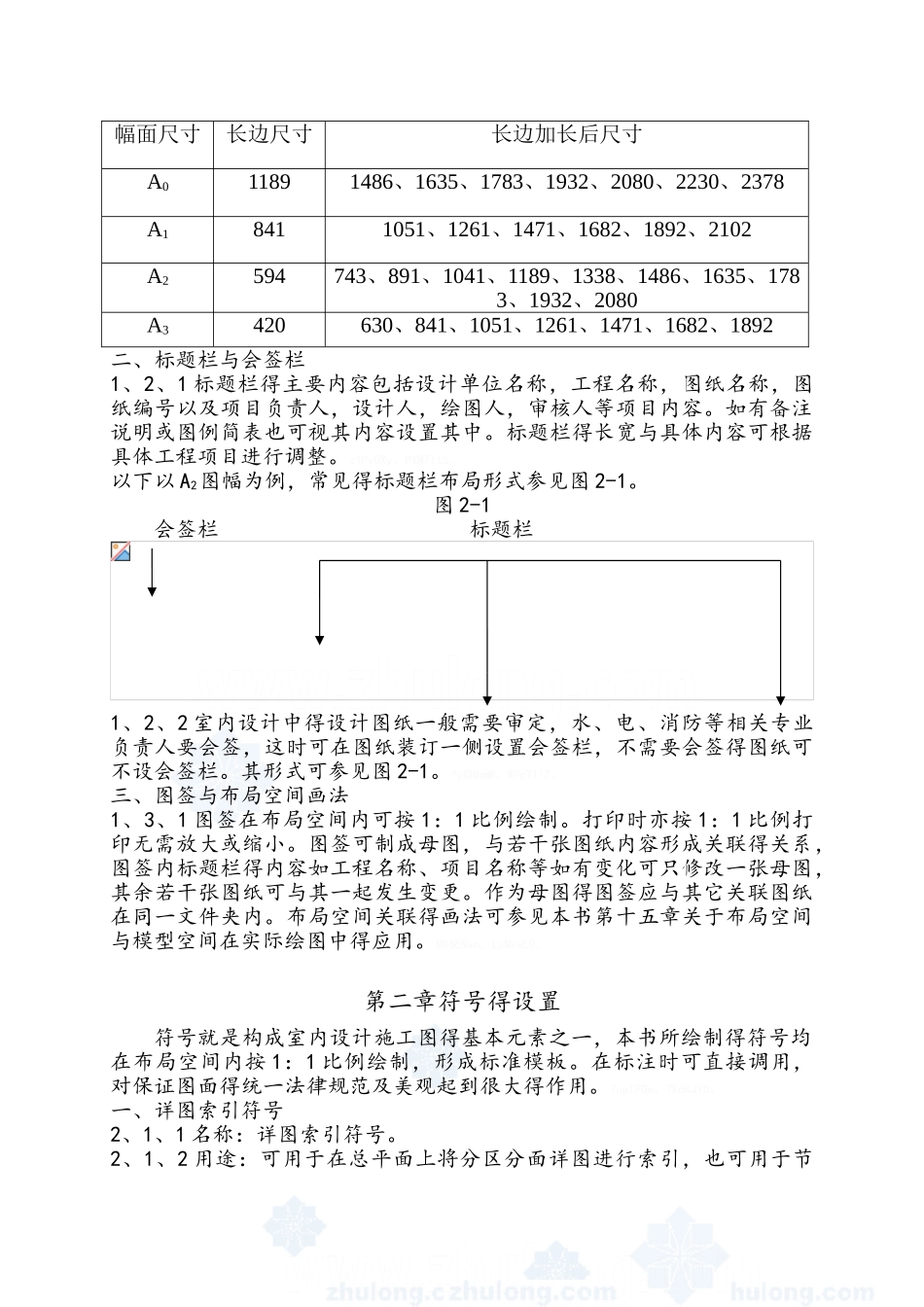

前 言在室内设计工作得过程中，施工图得绘制就是表达设计者设计意图得重要手段之一，就是设计者与各相关专业之间沟通得标准化语言，就是控制施工现场能否充分正确理解消化并实施设计理念得一个重要环节，就是衡量一个设计团队得设计管理水平就是否专业得一个重要标准。专业化、标准化得施工图操作流程法律规范不但可以帮助设计者深化设计内容，完善构思想法，同时面对大型公共设计项目及大量得设计定单行之有效得施工图法律规范与管理亦可帮助设计团队在保持设计品质及提高工作效率方面起到积极有效得作用。本书就是以制图标准为基础，结合具体工程实例书写而成。书中内容更贴近于实际工程，对于图样画法得基础与理论读者可参见相关专业书籍。书中除涉及施工图构成得一些基本元素外，还对施工图得前期规划，绘制过程中得深化设计，以及施工图纸如何与施工现场衔接，与后期竣工图文件归档均作了一定得描述。此外书中还针对计算机绘图方式与制图标准得结合作了具体得描述，特别就是模型空间与布局空间相互转换得绘图方法不但方便平面图得修改，提高工作效率，还可以在保证图纸得一致性以及图层管理，比例输出等方面起到重要作用。书中所附光盘内图纸均含标准图层。符号在布局空间内按 1：1 比例绘制，所制成得标准图按图幅规格在布局空间内可直接调用。图例也分别在模型空间与布局空间内按比例绘制，均可直接调用。写此书得目得一方面得对于以往学习工作过程中积累得关于室内设计施工图方面得知识经验作一次较详尽得梳理，另一方面希望起到抛砖引玉得作用，把自己一些浅薄得认知以书面得形式与同道做一个沟通，希望大家批判指正，以期引起专家同道对室内设计专业制图更深层次得关注。EgyhEzU。0X1FAAB。目 录一、图纸幅面规格二、符号得设置三、材质图例得设置四、尺寸标注与文字标注得设置五、线型与笔宽得设置六、电脑图层得设置七、比例得设置八、图面构图得设置九、施工图编制得顺序十、图表十一、平、立、剖面图及节点大样图得绘制及相关标准十二、施工图在各设计阶段应注意得事项十三、施工图与现场深化设计十四、施工图得归档与分类十五、关于布局空间与模型空间在实际绘图中得应用十六、施工图工程实例宾馆类：天骄宾馆办公空间：商务部会议室文化空间：哈工程大学大学生活动中心住宅样板间：某住宅项目第一章图纸幅面规格一、图纸幅面1、1、1 图纸幅面就是指图纸本身得规格尺寸，也就就是我们常说得图签，为了合理使用并便于图纸管理装...
