无线调频发射器的设计学士学位论文VIP专享

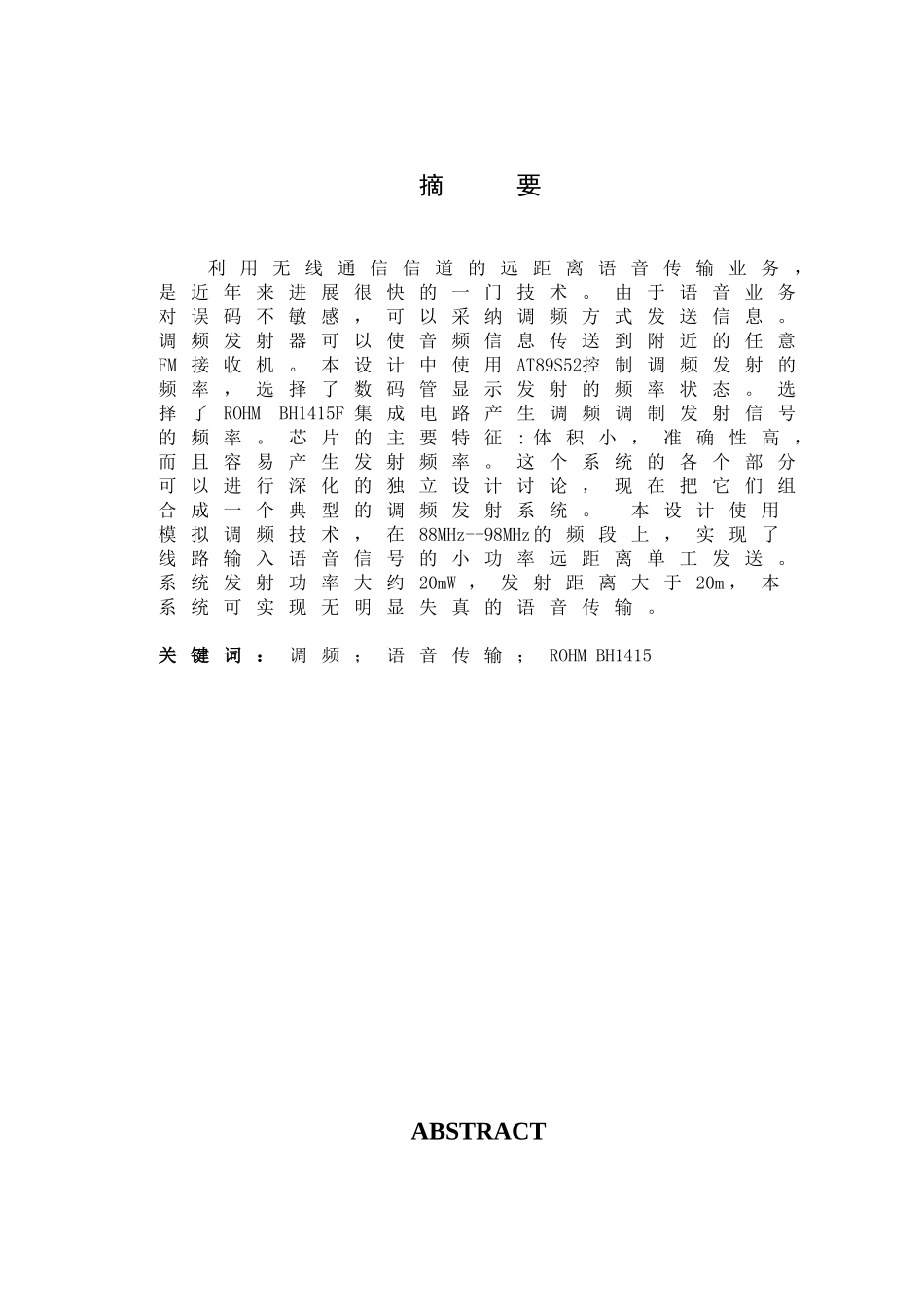

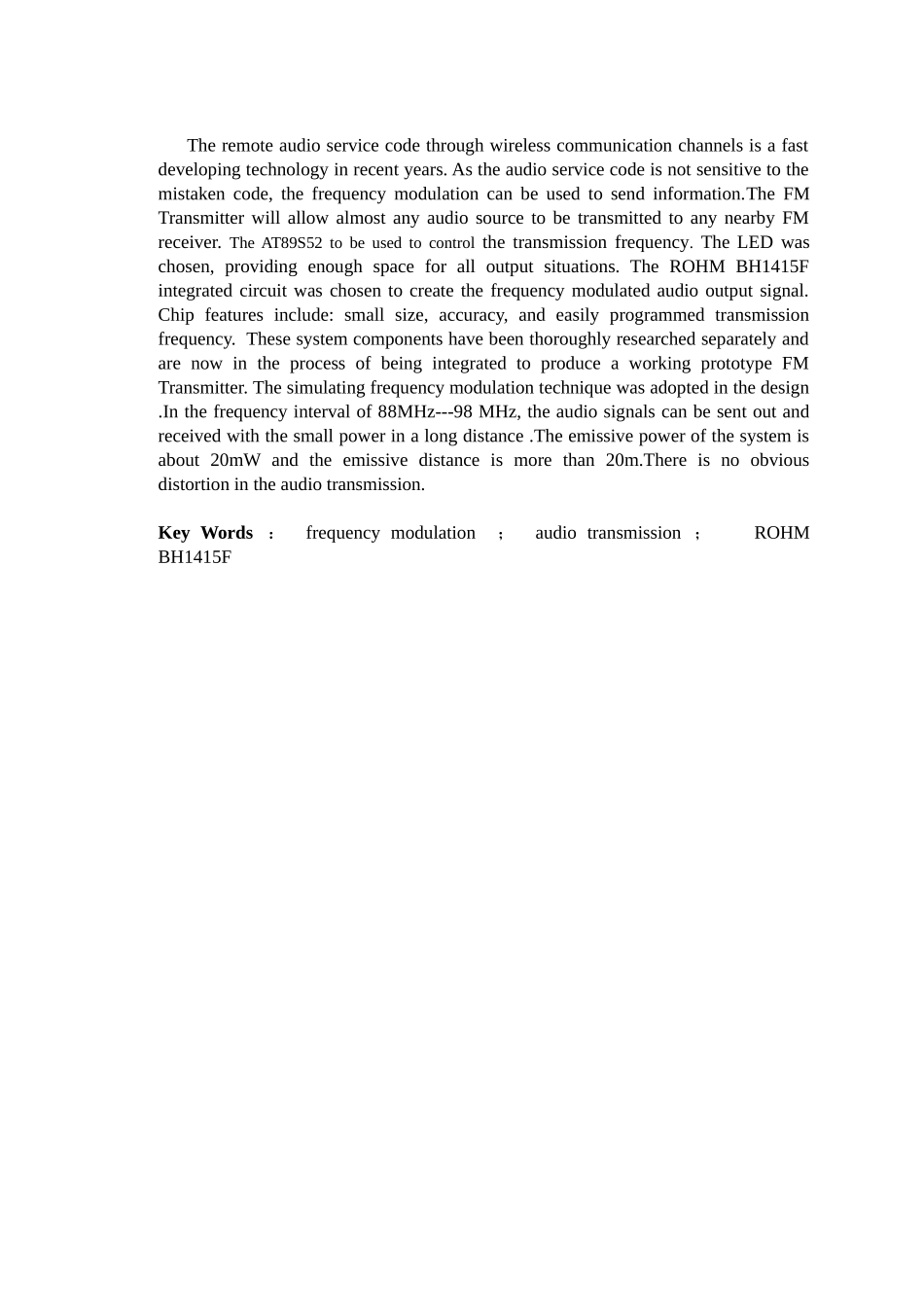

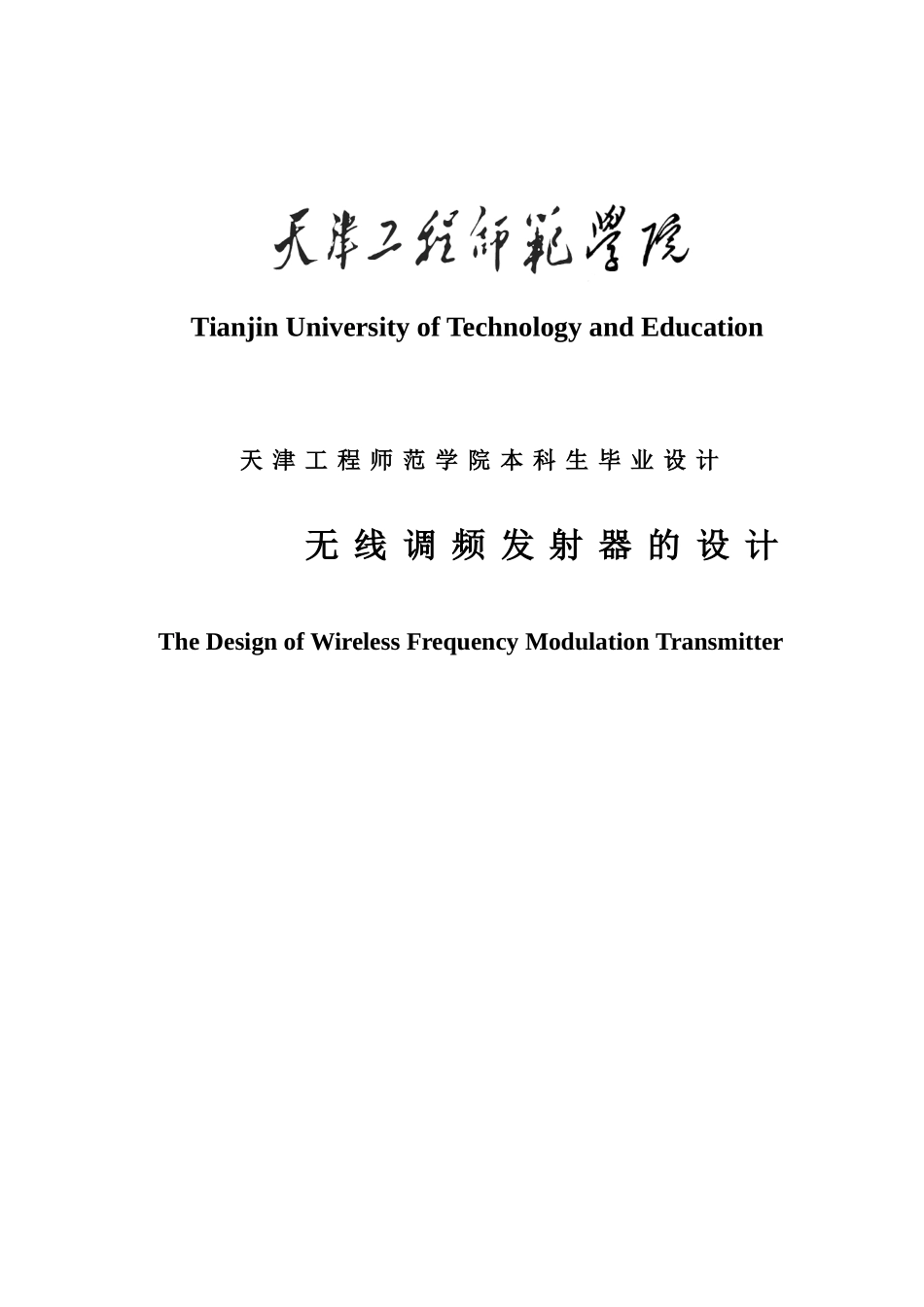

Tianjin University of Technology and Education天 津 工 程 师 范 学 院 本 科 生 毕 业 设 计无 线 调 频 发 射 器 的 设 计The Design of Wireless Frequency Modulation Transmitter摘 要利 用 无 线 通 信 信 道 的 远 距 离 语 音 传 输 业 务 ，是 近 年 来 进 展 很 快 的 一 门 技 术 。 由 于 语 音 业 务对 误 码 不 敏 感 ， 可 以 采 纳 调 频 方 式 发 送 信 息 。调 频 发 射 器 可 以 使 音 频 信 息 传 送 到 附 近 的 任 意FM 接 收 机 。 本 设 计 中 使 用 AT89S52控 制 调 频 发 射 的频 率 ， 选 择 了 数 码 管 显 示 发 射 的 频 率 状 态 。 选择 了 ROHM BH1415F 集 成 电 路 产 生 调 频 调 制 发 射 信 号的 频 率 。 芯 片 的 主 要 特 征 : 体 积 小 ， 准 确 性 高 ，而 且 容 易 产 生 发 射 频 率 。 这 个 系 统 的 各 个 部 分可 以 进 行 深 化 的 独 立 设 计 讨 论 ， 现 在 把 它 们 组合 成 一 个 典 型 的 调 频 发 射 系 统 。 本 设 计 使 用模 拟 调 频 技 术 ， 在 88MHz--98MHz的 频 段 上 ， 实 现 了线 路 输 入 语 音 信 号 的 小 功 率 远 距 离 单 工 发 送 。系 统 发 射 功 率 大 约 20mW ， 发 射 距 离 大 于 20m ， 本系 统 可 实 现 无 明 显 失 真 的 语 音 传 输 。关 键 词 ： 调 频 ； 语 音 传 输 ； ROHM BH1415ABSTRACT The remote audio service code through wireless communication channels is a fast developing technology in recent years. As the audio service code is not sensitive to the mistaken code, the frequency modulation can be used to send information.The FM Transmitter will allow almost any audio source to be transmitted to any nearby FM receiver. The AT89S52 to be used to control the transmission frequency. The LED was chosen, providing enough space for all output situations. The ROHM BH1415F inte...
