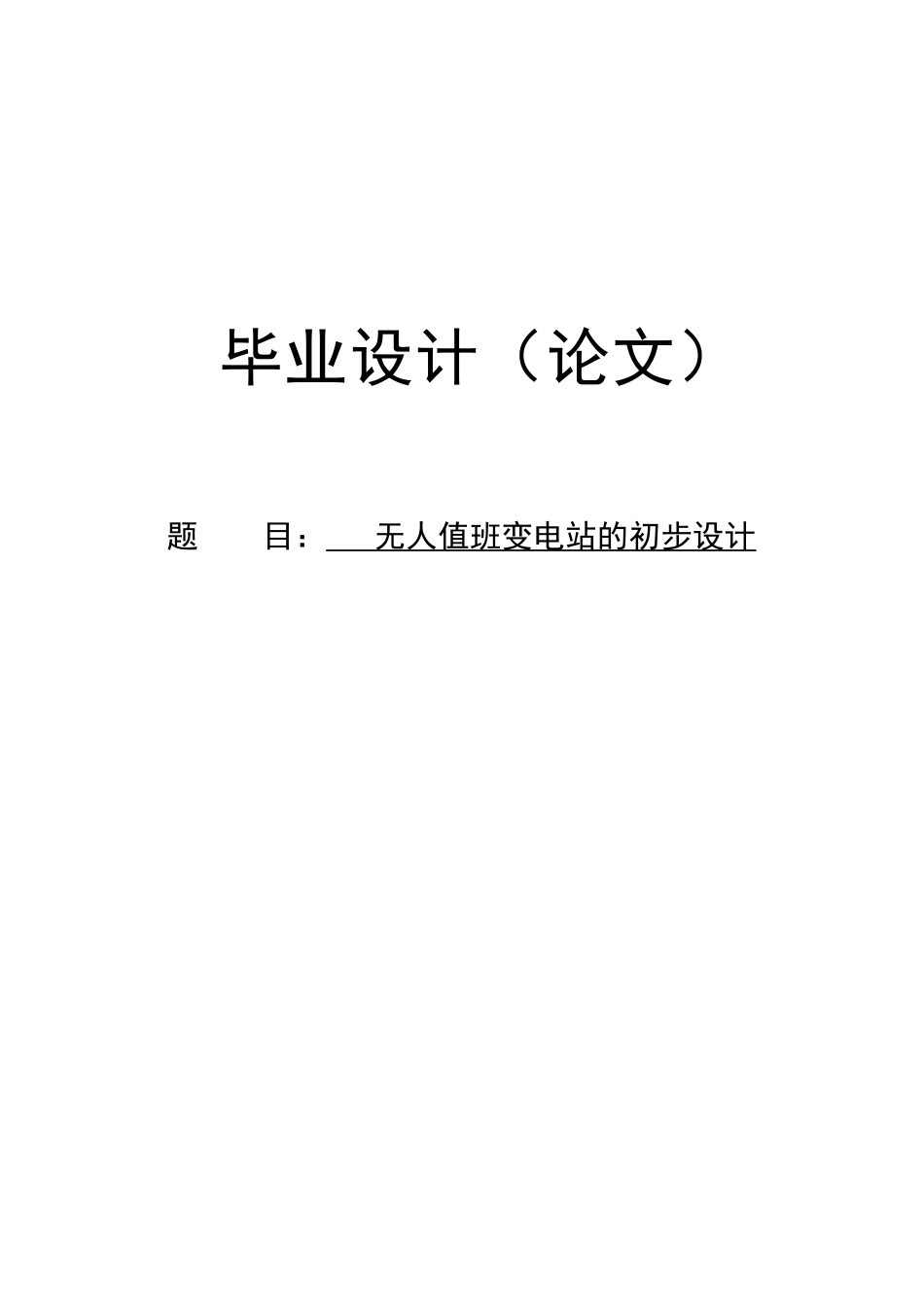

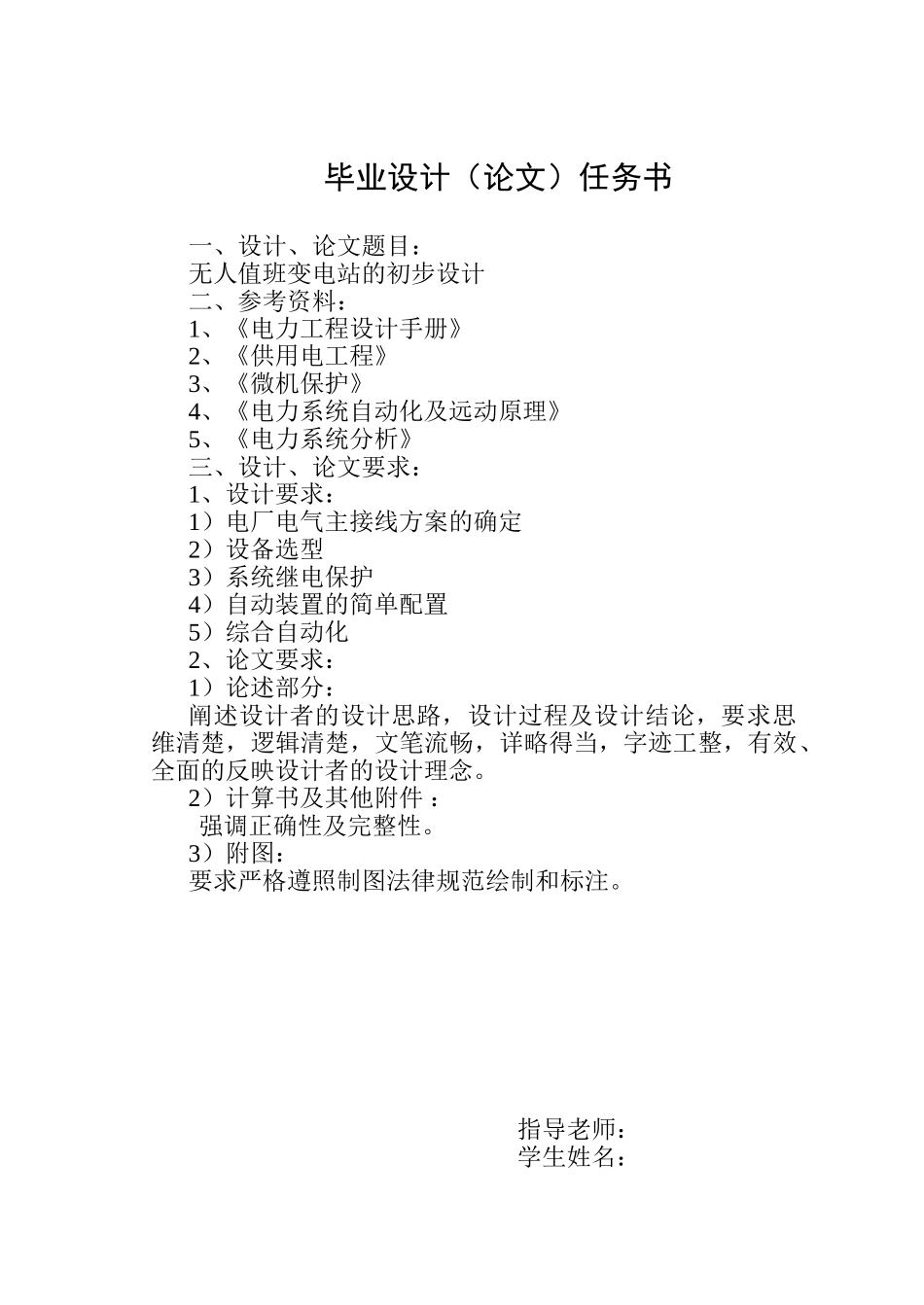

毕业设计（论文）题 目： 无人值班变电站的初步设计 毕业设计（论文）任务书一、设计、论文题目：无人值班变电站的初步设计二、参考资料：1、《电力工程设计手册》2、《供用电工程》3、《微机保护》4、《电力系统自动化及远动原理》5、《电力系统分析》三、设计、论文要求：1、设计要求：1）电厂电气主接线方案的确定2）设备选型3）系统继电保护4）自动装置的简单配置5）综合自动化2、论文要求：1）论述部分：阐述设计者的设计思路，设计过程及设计结论，要求思维清楚，逻辑清楚，文笔流畅，详略得当，字迹工整，有效、全面的反映设计者的设计理念。2）计算书及其他附件 ：强调正确性及完整性。3）附图：要求严格遵照制图法律规范绘制和标注。指导老师：学生姓名：原始资料简介：该变电站为 110kV／10kV 电压等级的综合自动化无人值班终端降压变电站，主要承担城区供电任务。本期主变容量为 2*50MVA，型号为 SFZT- 50000/110 UK％=17．5％；·：10kV 出线８回，且 10kV 侧短路电流不超过 28kA，上一级电源为区域变电站，距本变电站 6kM，双回路同杆架设，导线为 LGJ--120。前 言随着我国电力事业的飞速进展，电网规模的不断扩大，电网结构日趋复杂，电网运行需要传送的实时信息成倍增多，对实时性要求越来越高，常规的有人值守变电站已不适应目前的现状。另外，随着电力市场化改革的不断深化，对新建和扩建的 110KV 变电站无可置疑地需要无人值守，必须采纳综合自动化技术。变电站自动化内容包括电气量的采集和电气设备（如断路器、变压器、刀闸）状态的监视、控制和调节，实现变电站的正常运行监视和操作，保证变电站的安全和经济运行。在发生事故时，瞬态电气量的采集、监视和控制，由继电保护、安全自动装置、故障录波等来完成，迅速切除故障，完成事故后变电站的快速恢复到正常运行的操作。从长远的观点来看，还应包括高压电气设备本身的监视信息（如断路器、变压器、避雷器等的绝缘状态监视等）。此外，变电站内的所有信息量，可通过通信网络传输到调度中心，运行方式科和继电保护工程师那里。本次设计依据毕业设计任务书中提供的设计资料、技术参数来对一次电气设备和二次电气设备进行设计。变电站是一座负荷末端的 110KV 降压变电站，一次设备采纳了维护量少，占地面积小的 GIS 组合电气，二次设备采纳了技术先进，运行成熟的 CSC2000 综合自动化系统，真正实现了无人值守。本设计分为两部分，第一部分为设计说明...
