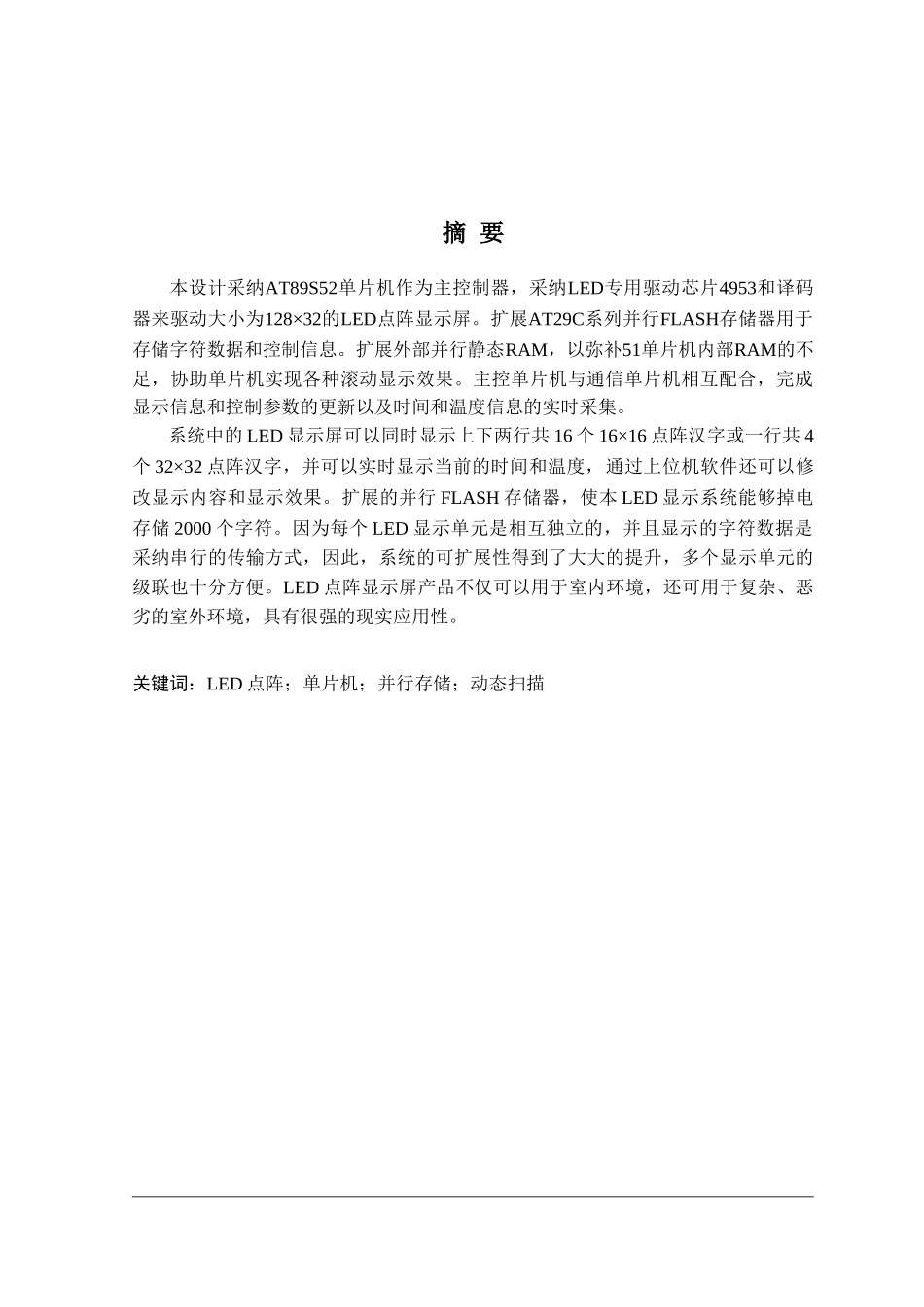

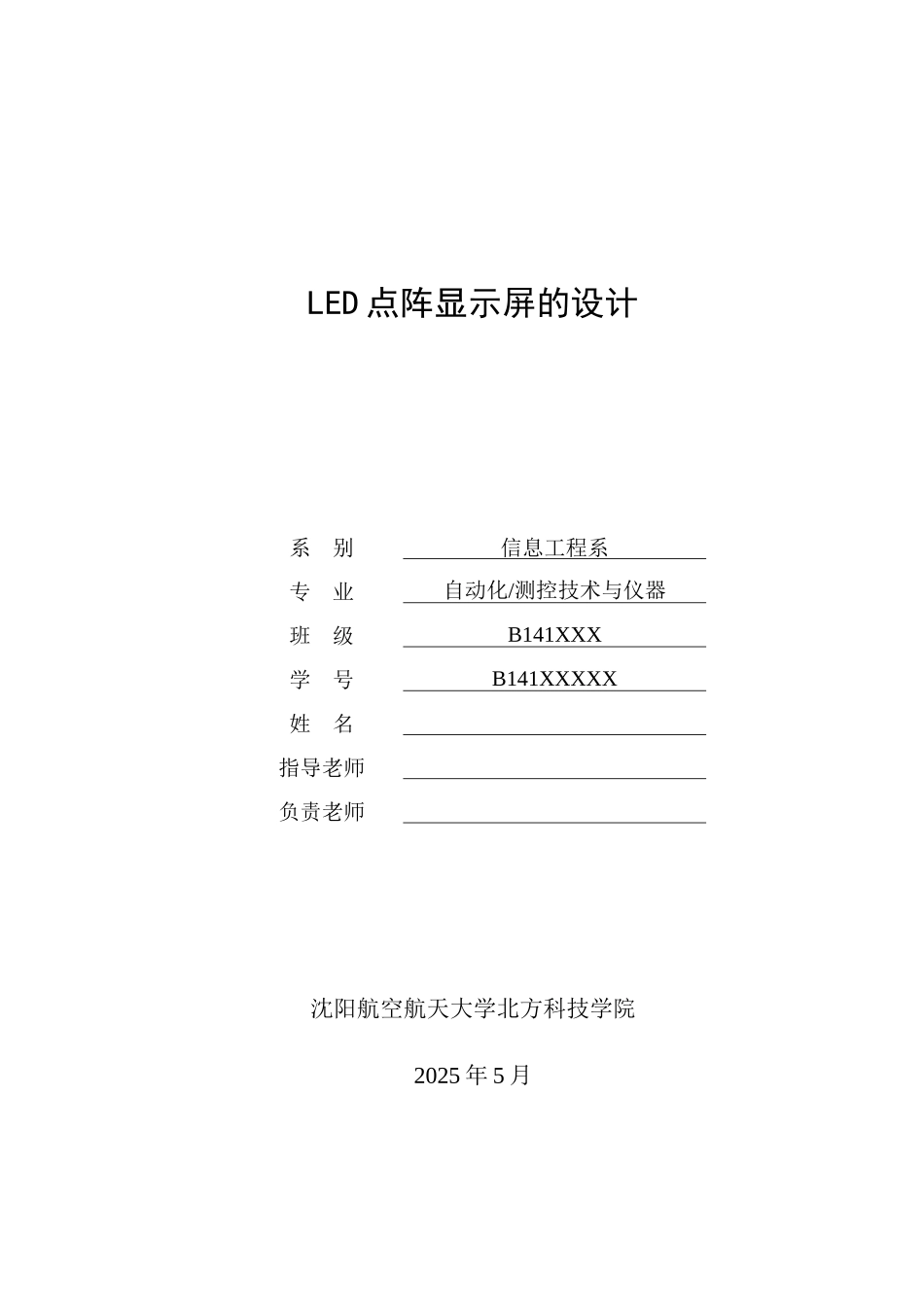

LED 点阵显示屏的设计系 别信息工程系专 业自动化/测控技术与仪器班 级B141XXX学 号B141XXXXX姓 名指导老师负责老师沈阳航空航天大学北方科技学院2025 年 5 月摘 要本设计采纳AT89S52单片机作为主控制器，采纳LED专用驱动芯片4953和译码器来驱动大小为128×32的LED点阵显示屏。扩展AT29C系列并行FLASH存储器用于存储字符数据和控制信息。扩展外部并行静态RAM，以弥补51单片机内部RAM的不足，协助单片机实现各种滚动显示效果。主控单片机与通信单片机相互配合，完成显示信息和控制参数的更新以及时间和温度信息的实时采集。系统中的 LED 显示屏可以同时显示上下两行共 16 个 16×16 点阵汉字或一行共 4个 32×32 点阵汉字，并可以实时显示当前的时间和温度，通过上位机软件还可以修改显示内容和显示效果。扩展的并行 FLASH 存储器，使本 LED 显示系统能够掉电存储 2000 个字符。因为每个 LED 显示单元是相互独立的，并且显示的字符数据是采纳串行的传输方式，因此，系统的可扩展性得到了大大的提升，多个显示单元的级联也十分方便。LED 点阵显示屏产品不仅可以用于室内环境，还可用于复杂、恶劣的室外环境，具有很强的现实应用性。关键词：LED 点阵；单片机；并行存储；动态扫描AbstractThis design uses 。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。Keywords: LED dot matrix;Microprocessor; Parallel store; Dynamic scanning目 录1 绪 论...................................................................................................................................11.1 课题背景和讨论的意义..............................................................................................11.2 LED 点阵显示屏的进展过程......................................................................................11.3 LED 点阵显示屏的分类..............................................................................................11.4 LED 显示屏的应用实例..............................................................................................21.5 课题任务及要求...........................................................................................................
