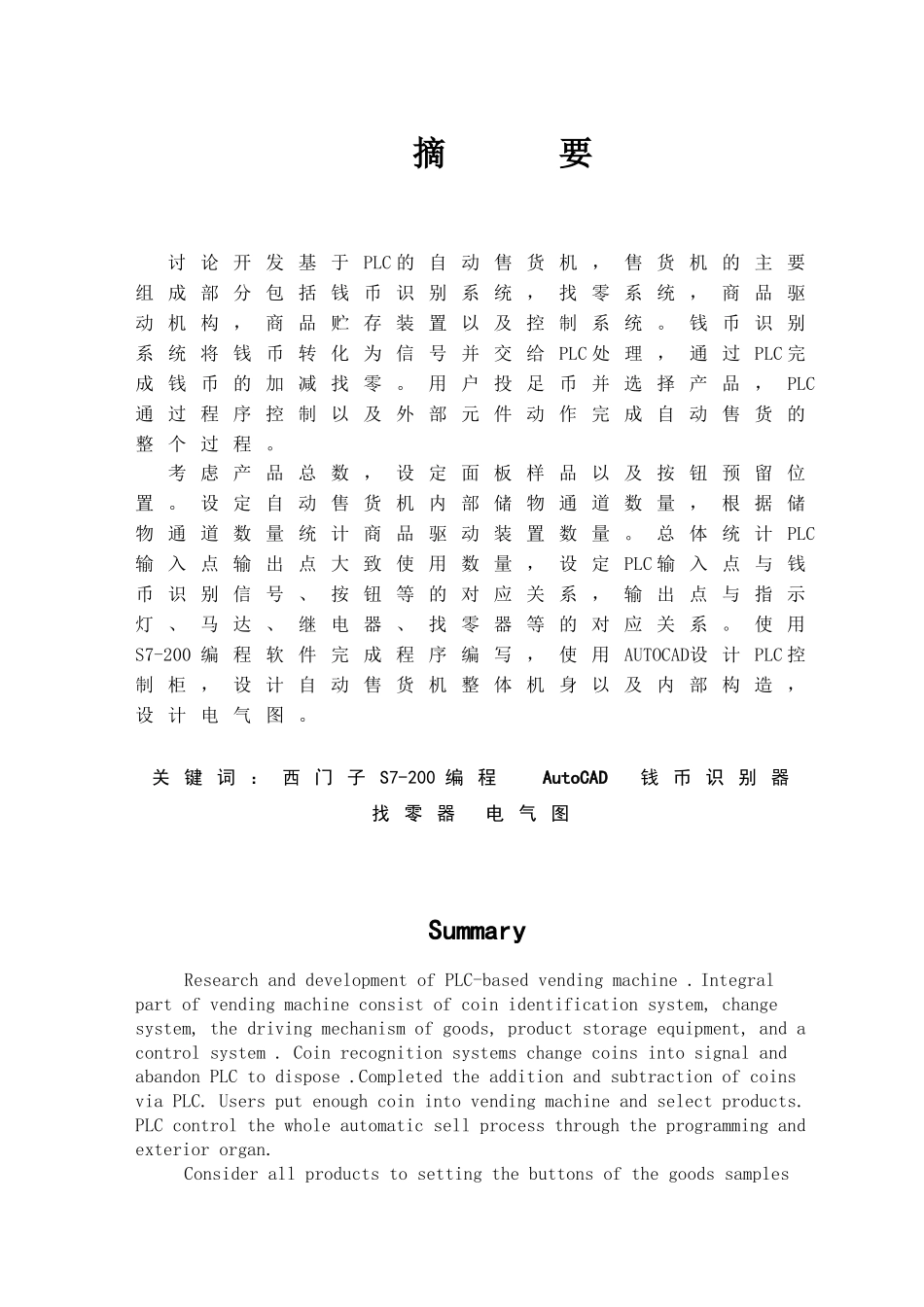

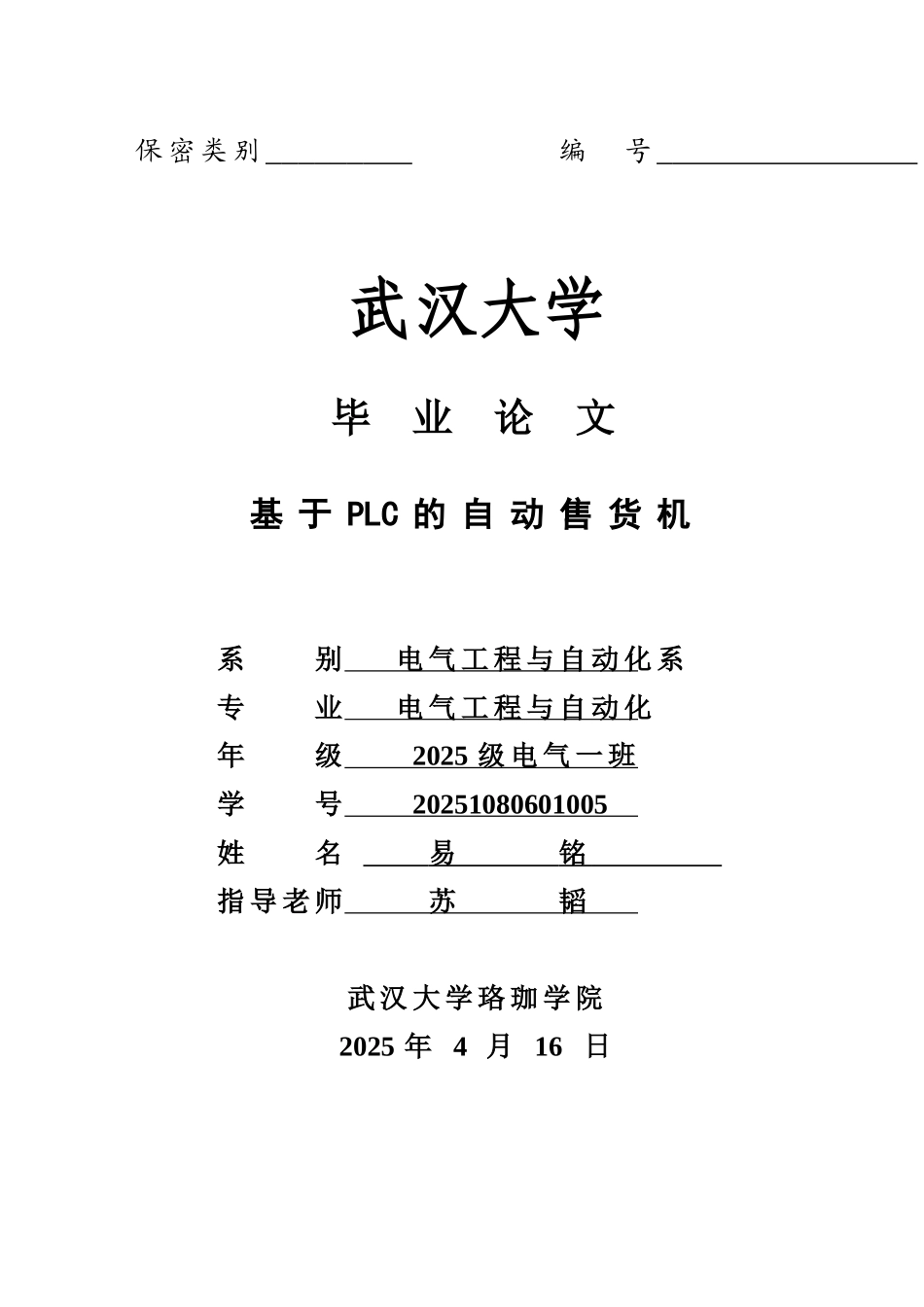

保 密 类 别 编 号 武汉大学毕 业 论 文基 于 PLC 的 自 动 售 货 机系 别 电 气 工 程 与 自 动 化 系 专 业 电 气 工 程 与 自 动 化 年 级 2025 级 电 气 一 班 学 号 20251080601005 姓 名 易 铭 指 导 老 师 苏 韬 武 汉 大 学 珞 珈 学 院2025 年 4 月 16 日摘 要讨 论 开 发 基 于 PLC 的 自 动 售 货 机 ， 售 货 机 的 主 要组 成 部 分 包 括 钱 币 识 别 系 统 ， 找 零 系 统 ， 商 品 驱动 机 构 ， 商 品 贮 存 装 置 以 及 控 制 系 统 。 钱 币 识 别系 统 将 钱 币 转 化 为 信 号 并 交 给 PLC 处 理 ， 通 过 PLC 完成 钱 币 的 加 减 找 零 。 用 户 投 足 币 并 选 择 产 品 ， PLC通 过 程 序 控 制 以 及 外 部 元 件 动 作 完 成 自 动 售 货 的整 个 过 程 。考 虑 产 品 总 数 ， 设 定 面 板 样 品 以 及 按 钮 预 留 位置 。 设 定 自 动 售 货 机 内 部 储 物 通 道 数 量 ， 根 据 储物 通 道 数 量 统 计 商 品 驱 动 装 置 数 量 。 总 体 统 计 PLC输 入 点 输 出 点 大 致 使 用 数 量 ， 设 定 PLC 输 入 点 与 钱币 识 别 信 号 、 按 钮 等 的 对 应 关 系 ， 输 出 点 与 指 示灯 、 马 达 、 继 电 器 、 找 零 器 等 的 对 应 关 系 。 使 用S7-200 编 程 软 件 完 成 程 序 编 写 ， 使 用 AUTOCAD设 计 PLC 控制 柜 ， 设 计 自 动 售 货 机 整 体 机 身 以 及 内 部 构 造 ，设 计 电 气 图 。关 键 词 ： 西 门 子 S7-200 编 程 AutoCAD 钱 币 识 别 器 找 零 器 电 气 图SummaryResearch and development of PLC-based vending machine . Integral part of vending machine consist of coin identification system, change system, the driving mechanism of goods, product storage equipment, and a control system . Coin recognition systems change coins into signal and abandon PLC to dispose .Completed the addition and subtract...
