本科毕业设计--材料分拣装置的plc控制系统

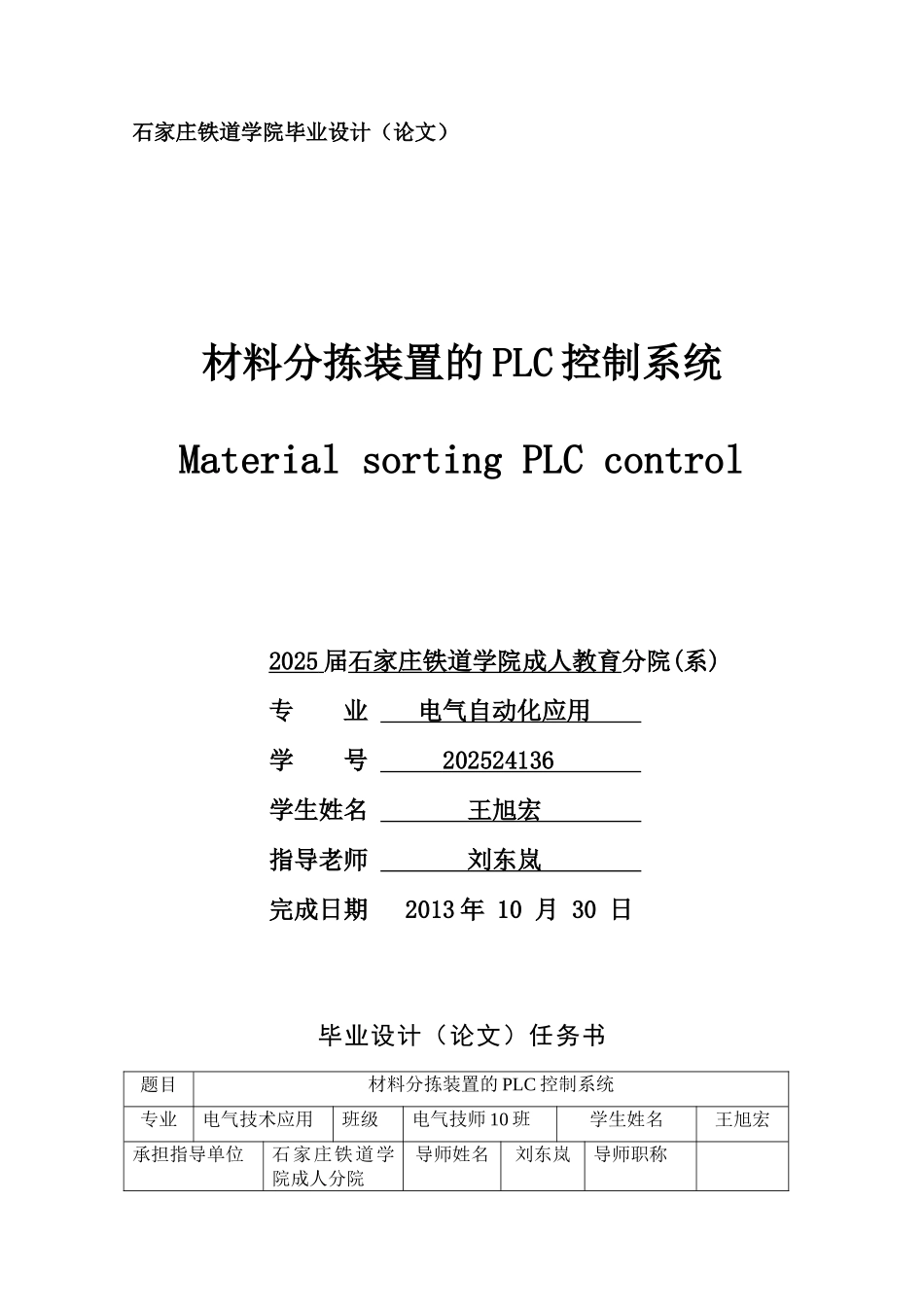

石家庄铁道学院毕业设计（论文）材料分拣装置的 PLC 控制系统Material sorting PLC control2025 届石家庄铁道学院成人教育分院(系)专 业 电气自动化应用 学 号 202524136 学生姓名 王旭宏 指导老师 刘东岚 完成日期 2013 年 10 月 30 日毕业设计（论文）任务书题目材料分拣装置的 PLC 控制系统专业电气技术应用班级电气技师 10 班学生姓名王旭宏承担指导单位石家庄铁道学院成人分院导师姓名刘东岚导师职称一、设计题目材料分拣装置的 PLC 控制系统二、设计目的1、通过毕业设计培育学生综合运用所学的基础理论、基础知识、基本技能进行分析和解决实际问题的能力。2、使学生受到 PLC 系统开发的综合训练，达到能够进行 PLC 系统设计和实施的目的。3、使学生掌握工业生产流水线中材料分拣控制系统的工作原理。三、设备概述及技术数据1、材料分拣装置工作过程概述下图为材料分拣装置的结构示意图。其工作过程为：通电状态下，下料时，下料传感器动作，传送带运行，电感传感器检测到铁块材料时，汽缸 1 动作将材料推下。电容传感器检测到铝块材料时，汽缸 2 动作将材料推下。颜色传感器检测到非金属材料黄色块时，汽缸 3 动作将材料推下。其它颜色非金属材料块被传送到 SD 位置时，汽缸 4 动作将材料推下。竖井式下料槽无料时，传送带运行一个行程自动停机。2、技术数据输入电压：AC200—240V（带保护地三芯插座）消耗功率：250W环境温度范围：-5~40℃气源：大于 0.2MPa 且小于 0.85MPa四、设计要求1、控制要求：(1)分拣出金属与非金属。(2)分拣某一颜色块。(3)分拣出金属中某一颜色块。 (4)分拣出非金属中某一颜色块。 (5)分拣出金属中某一颜色块和非金属中某一颜色块。 (6)建议分拣颜色为：红、绿、蓝；建议分拣材料为：铁、铝、塑料。 2、设计内容：(1)根据分拣装置工作过程设计功能表图。 (2)设计电气控制原理图。 (3)进行 PLC 选型及 I/O 分配。 (4)设计 PLC 硬件系统。 (5)设计 PLC 控制程序。 (6)按要求撰写毕业设计说明书。(7)绘制设计图样。五、应完成的技术资料 1、开题报告（3000 字左右） 2、毕业设计说明书（12000 字左右） 3、技术资料 (1)系统电气原理图； (2)PLC 的 I/O 接线图； (3)控制程序清单及注释；六、毕业设计（论文）工作进度安排：9 月 1 日—9 月 3 日：熟悉设计内容、要求、任务；收集与设计相关的论文、资料，方案论证与选择；9 月 4 ...
