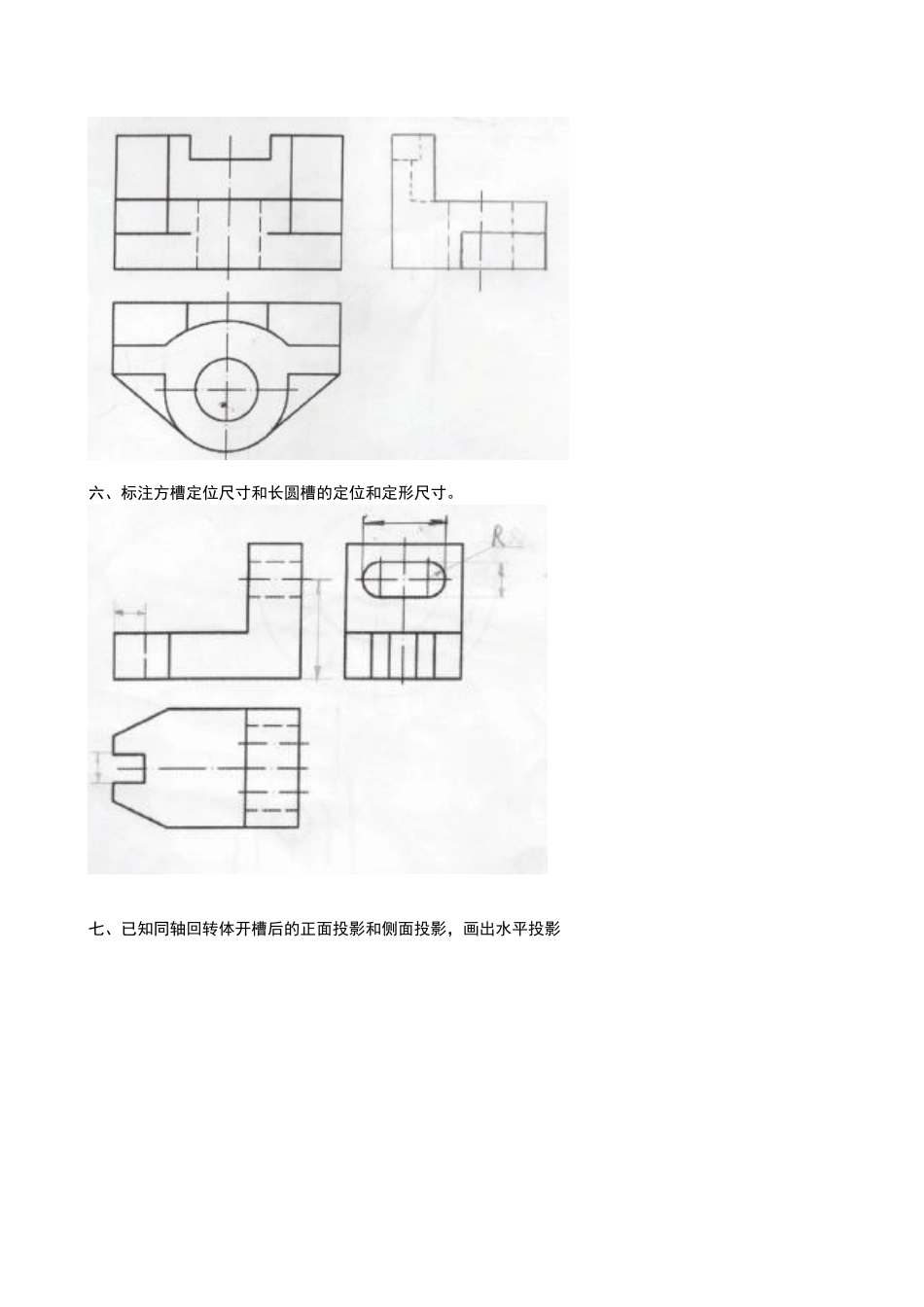

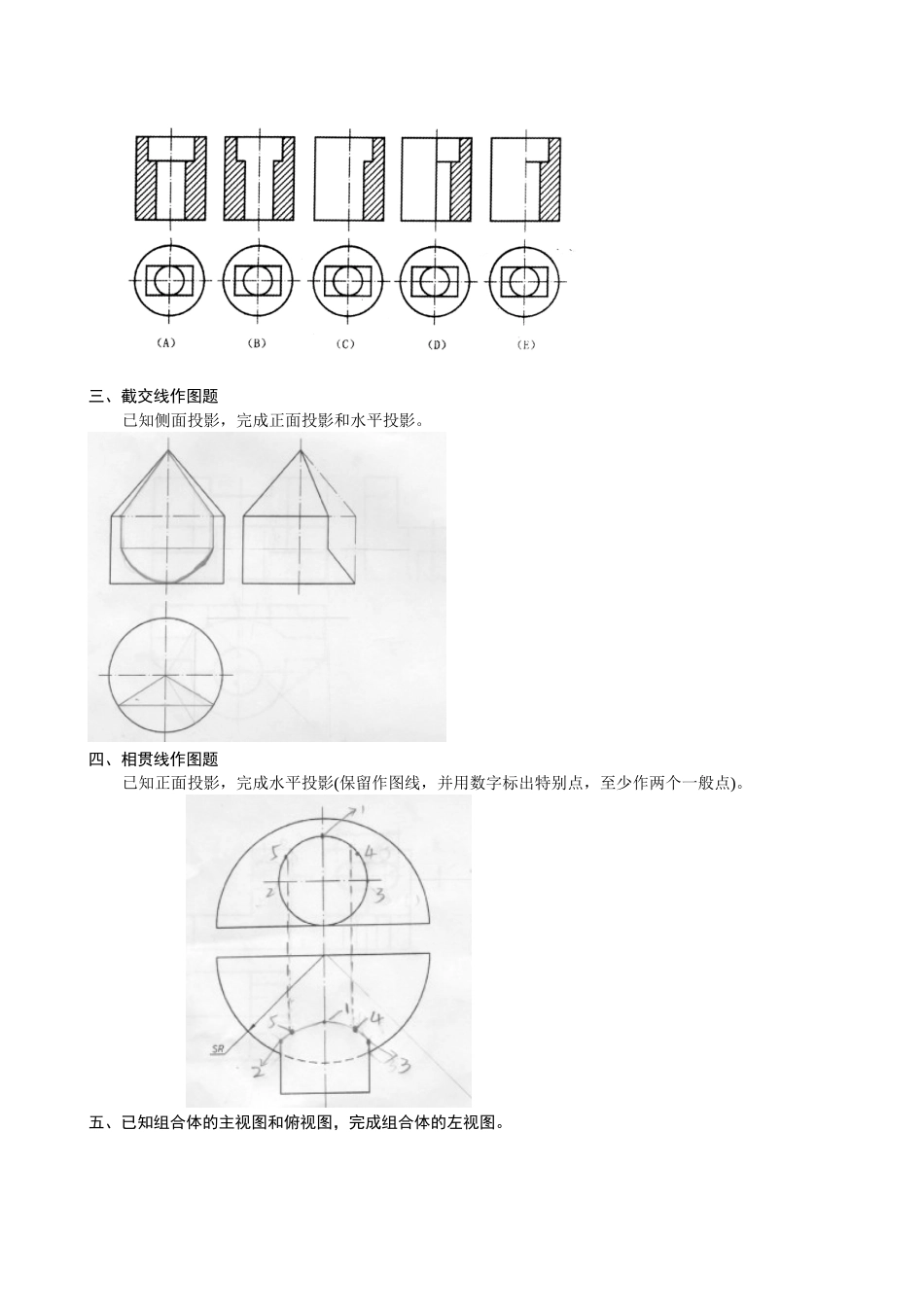

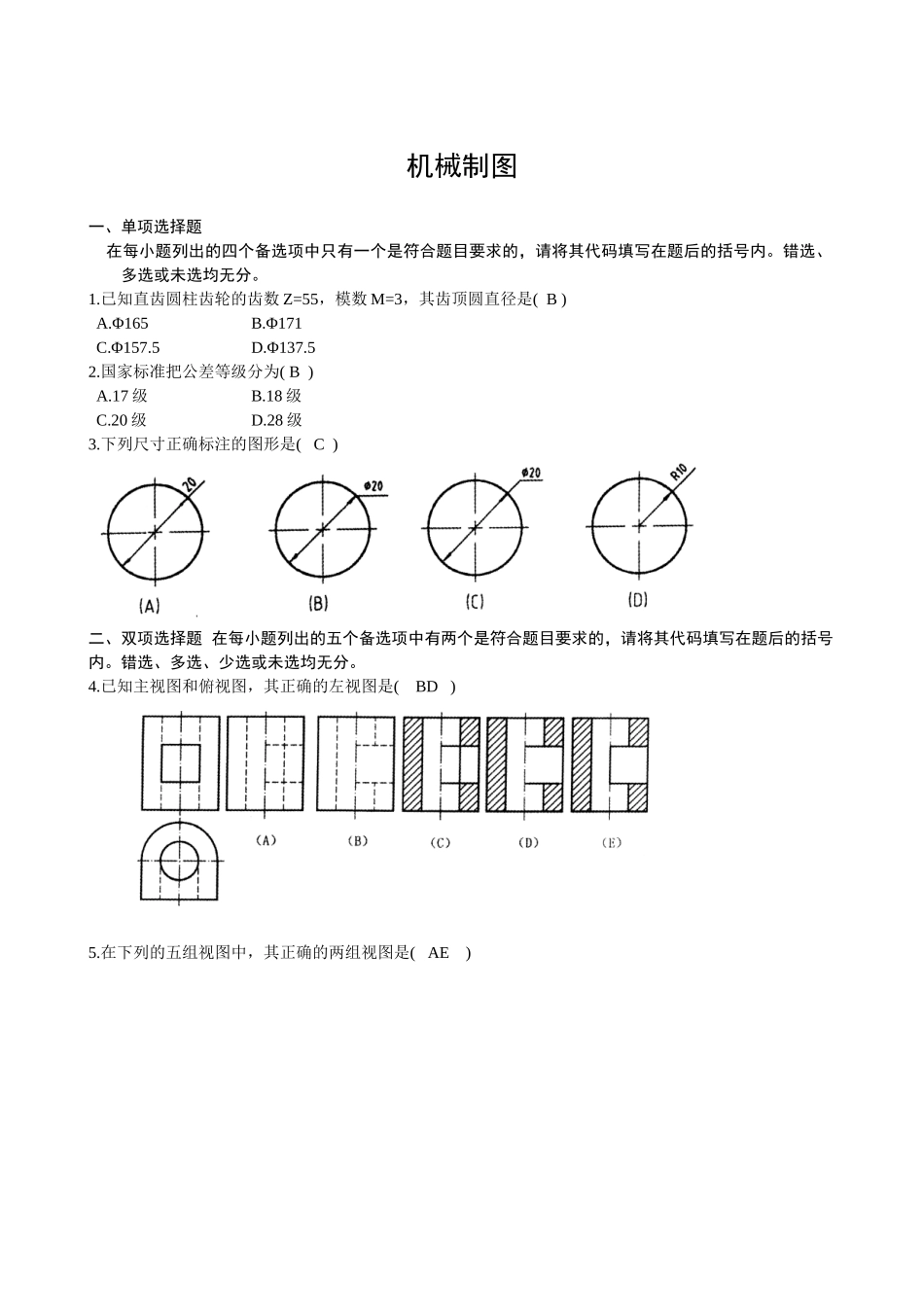

机械制图 一、单项选择题 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。1.已知直齿圆柱齿轮的齿数 Z=55，模数 M=3，其齿顶圆直径是( B ) A.Φ165 B.Φ171 C.Φ157.5 D.Φ137.52.国家标准把公差等级分为( B ) A.17 级 B.18 级 C.20 级 D.28 级3.下列尺寸正确标注的图形是( C )二、双项选择题 在每小题列出的五个备选项中有两个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选、少选或未选均无分。4.已知主视图和俯视图，其正确的左视图是( BD )5.在下列的五组视图中，其正确的两组视图是( AE )三、截交线作图题已知侧面投影，完成正面投影和水平投影。四、相贯线作图题已知正面投影，完成水平投影(保留作图线，并用数字标出特别点，至少作两个一般点)。五、已知组合体的主视图和俯视图，完成组合体的左视图。六、标注方槽定位尺寸和长圆槽的定位和定形尺寸。七、已知同轴回转体开槽后的正面投影和侧面投影，画出水平投影八、读装配图(见本试卷)并拆画零件图1 .用适当的表达方法，按 1∶1 拆画出支承螺杆(4 号零件)的零件图。2 .把装配图上与该零件有关的尺寸标注到零件图中。3 .在零件图中标注指定表面的表面粗糙度代号：Φ16 圆柱面的 Ra值为 1.6，顶部 V 形槽的 Ra值为 3.2(标注单面即可)。 部件作用说明 螺旋调节支座是支撑轴类工件(见图中顶部的双点划线)所用的部件。 在支承座(2)的左面有紧定螺钉(1)旋入，它可以顶住支承螺杆轴段上的键槽中，可起到导向及固定作用。调节螺母(3)的下表面与支承座(2)的顶面接触，当旋动调节螺母(3)时，由于螺母 M18X1.5 的作用，使支承螺杆作上下移动，当顶部的 V 型槽接触到工件后，即可用紧定螺钉(1)固定住螺杆。机械制图 一、单项选择题1．机械制图国家标准规定汉字应该书写成（ B ）A．草体B．长仿宋体 C．篆体D．楷体2．平面与圆球面相交，其截交线是（ A ）A．圆B．直线 C．双曲线D．椭圆3．两等直径圆柱轴线正交相贯，其相贯线是（ C ）A．空间曲线B．椭圆 C．直线 D．圆二、双项选择题1．已知直线 AB 与 H 面的倾角，其正确的投影图是（ CE ）三、相贯线作图题1．完成相贯体的正面投影。2．完成相贯体的正面投影。四、组合体尺寸标注题补全组合体的尺寸，尺寸数值按 1∶1 在图中量取后取整数。五、表达方法作图题根据给定的视图，在指定位置将主视图...
