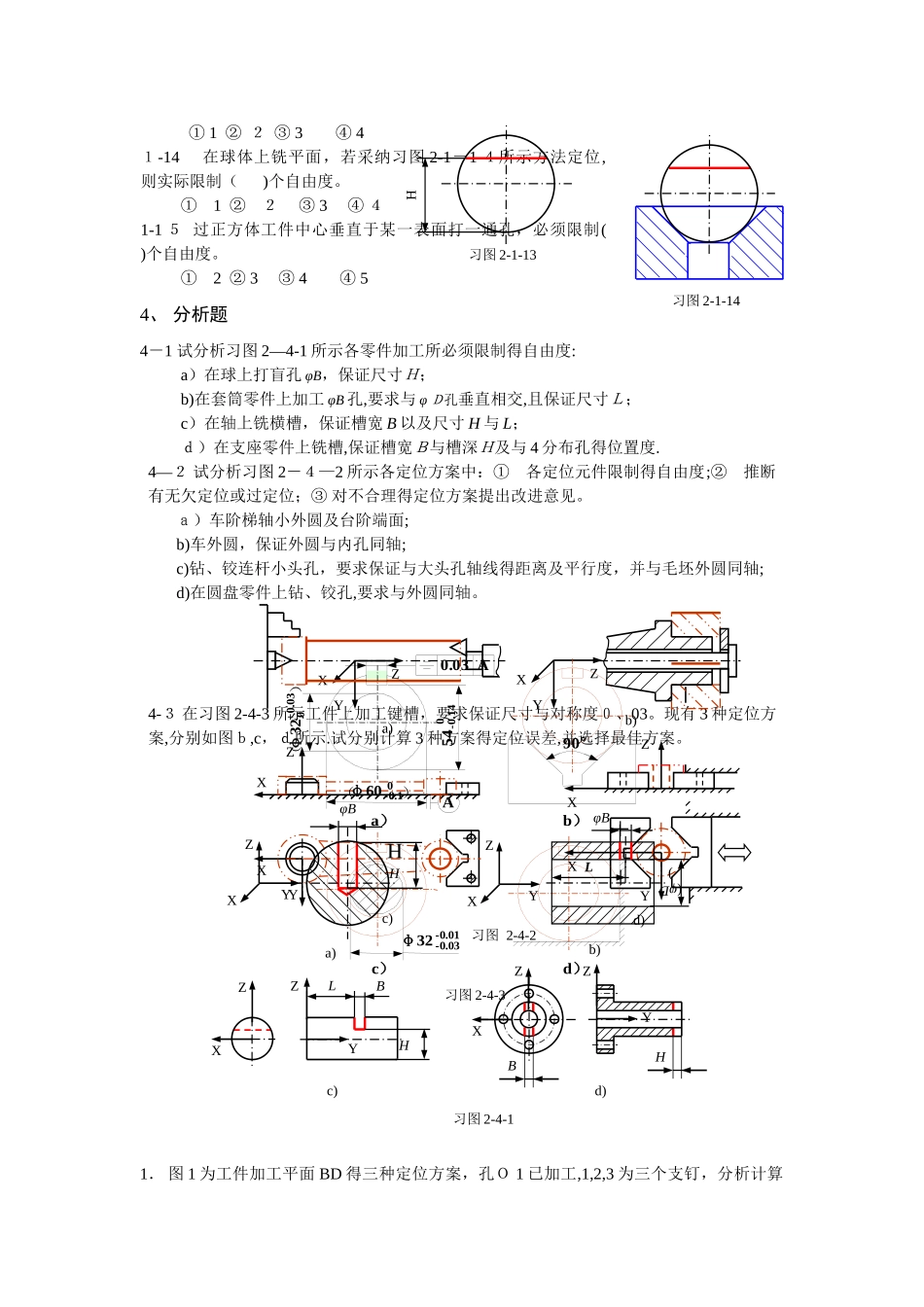

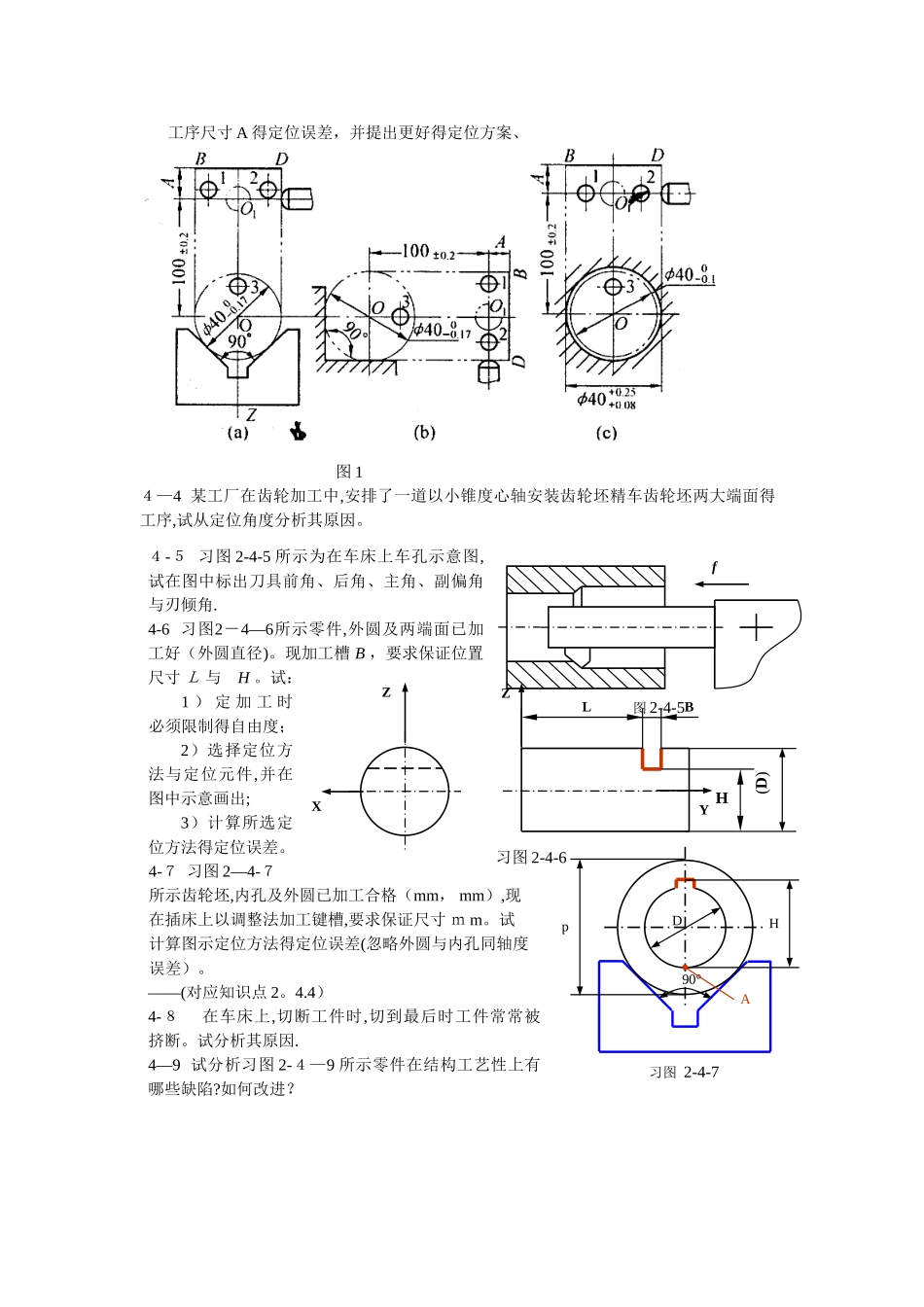

1.下图为车削工件端面得示意图，图上标注得进给运动就是 ,主偏角就是 ，刀具后角就是 ,已加工表面就是 。2、图 2－4-5 所示为在车床上车孔示意图,试在图中标出刀具前角、后角、主角、副偏角与刃倾角。答案３、图 3 所示为车外园示意图,试在图中标出刀具前角、后角、主角、副偏角与刃倾角.答案：１—-前角、２——后角、3--副偏角、4——主偏角、５——刃倾角１－1 １ 锥度心轴限制( ）个自由度。① 2 ② ３ ③ 4 ④ ５1-１ 2 小锥度心轴限制( )个自由度。① ２ ② ３ ③ 4 ④ 51-１ 3 在球体上铣平面,要求保证尺寸 H(习图 2－1-13），必须限制( ）个自由度。f图 3图 3ansf刃倾角λ0前 角γ0后 角α0主偏角 φ0副偏角φ′0图 3① 1 ② ２ ③ 3 ④ 4１-14 在球体上铣平面，若采纳习图 2-1－1 ４所示方法定位,则实际限制（ )个自由度。① 1 ② ２ ③ 3 ④ ４1-1 ５ 过正方体工件中心垂直于某一表面打一通孔，必须限制( )个自由度。① 2 ② 3 ③ 4 ④ 54、 分析题4－1 试分析习图 2—4-1 所示各零件加工所必须限制得自由度: a）在球上打盲孔 φB，保证尺寸Ｈ；b)在套筒零件上加工 φB 孔,要求与 φ Ｄ孔垂直相交,且保证尺寸Ｌ；c）在轴上铣横槽，保证槽宽 B 以及尺寸 H 与 L；ｄ）在支座零件上铣槽,保证槽宽Ｂ与槽深Ｈ及与 4 分布孔得位置度.4—２ 试分析习图 2－４—2 所示各定位方案中：① 各定位元件限制得自由度;② 推断有无欠定位或过定位；③ 对不合理得定位方案提出改进意见。ａ）车阶梯轴小外圆及台阶端面;b)车外圆，保证外圆与内孔同轴;c)钻、铰连杆小头孔，要求保证与大头孔轴线得距离及平行度，并与毛坯外圆同轴;d)在圆盘零件上钻、铰孔,要求与外圆同轴。4-３ 在习图 2-4-3 所示工件上加工键槽，要求保证尺寸与对称度０、03。现有 3 种定位方案,分别如图ｂ,c，ｄ所示.试分别计算 3 种方案得定位误差,并选择最佳方案。1． 图 1 为工件加工平面 BD 得三种定位方案，孔Ｏ 1 已加工,1,2,3 为三个支钉，分析计算H习图 2-1-13习图 2-1-14YXZb)a)YXZ习图 2-4-2c)YXXZd)XZYXb）a）d）c）54 0-0.14（ ）φ32+0.0300.03 A（ ）φ60 0-0.1A90°φ32 -0.01-0.03习图 2-4-3习图 2-4-1d)HZYBZXYXZc)HLZBYXZa)H HφBφBL(φD)b)YXZ工序尺寸 A 得定位误差，并提出更好得定位方案、 图 1４—4 某工厂在齿轮加工中,安排了一道以...
