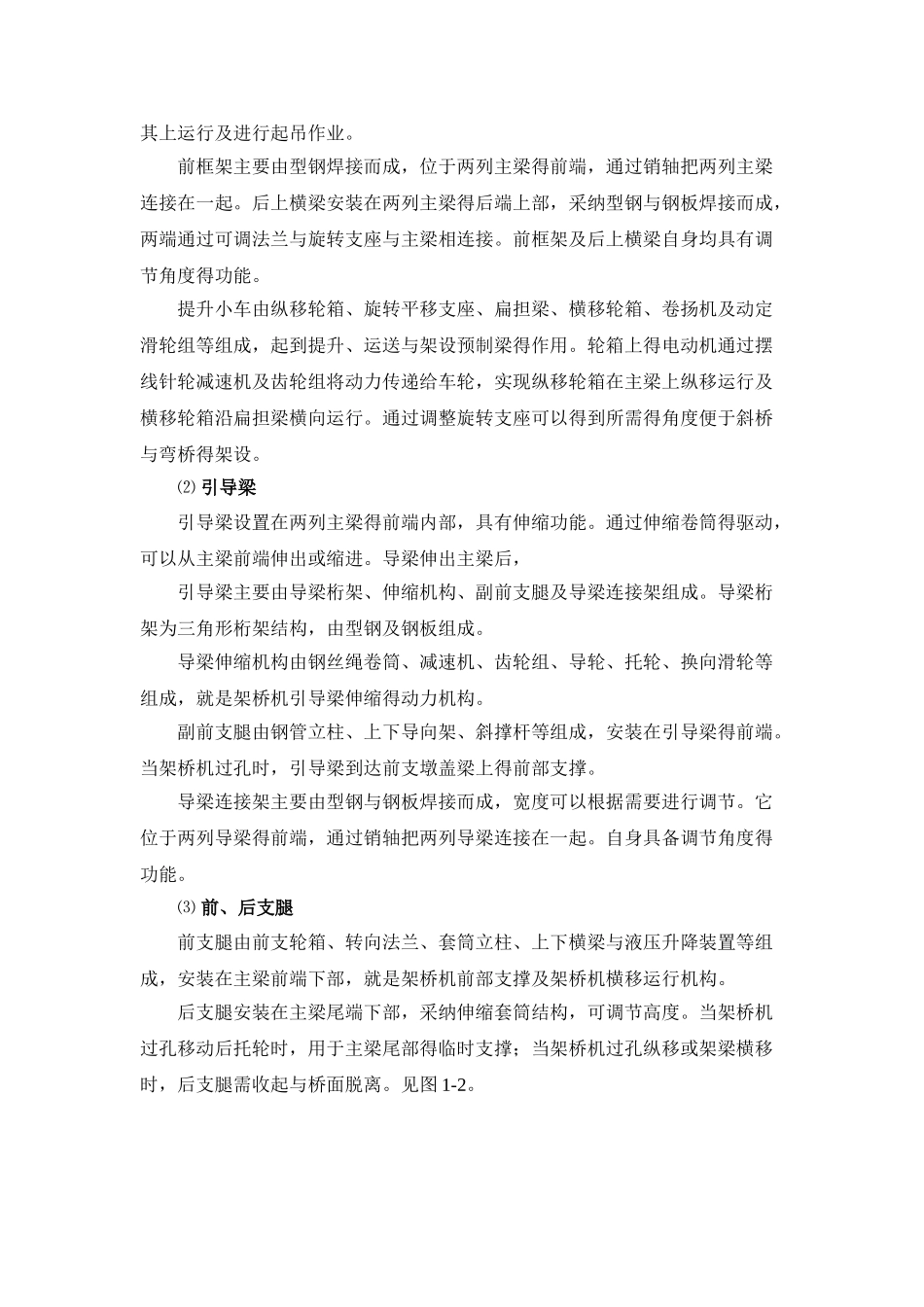

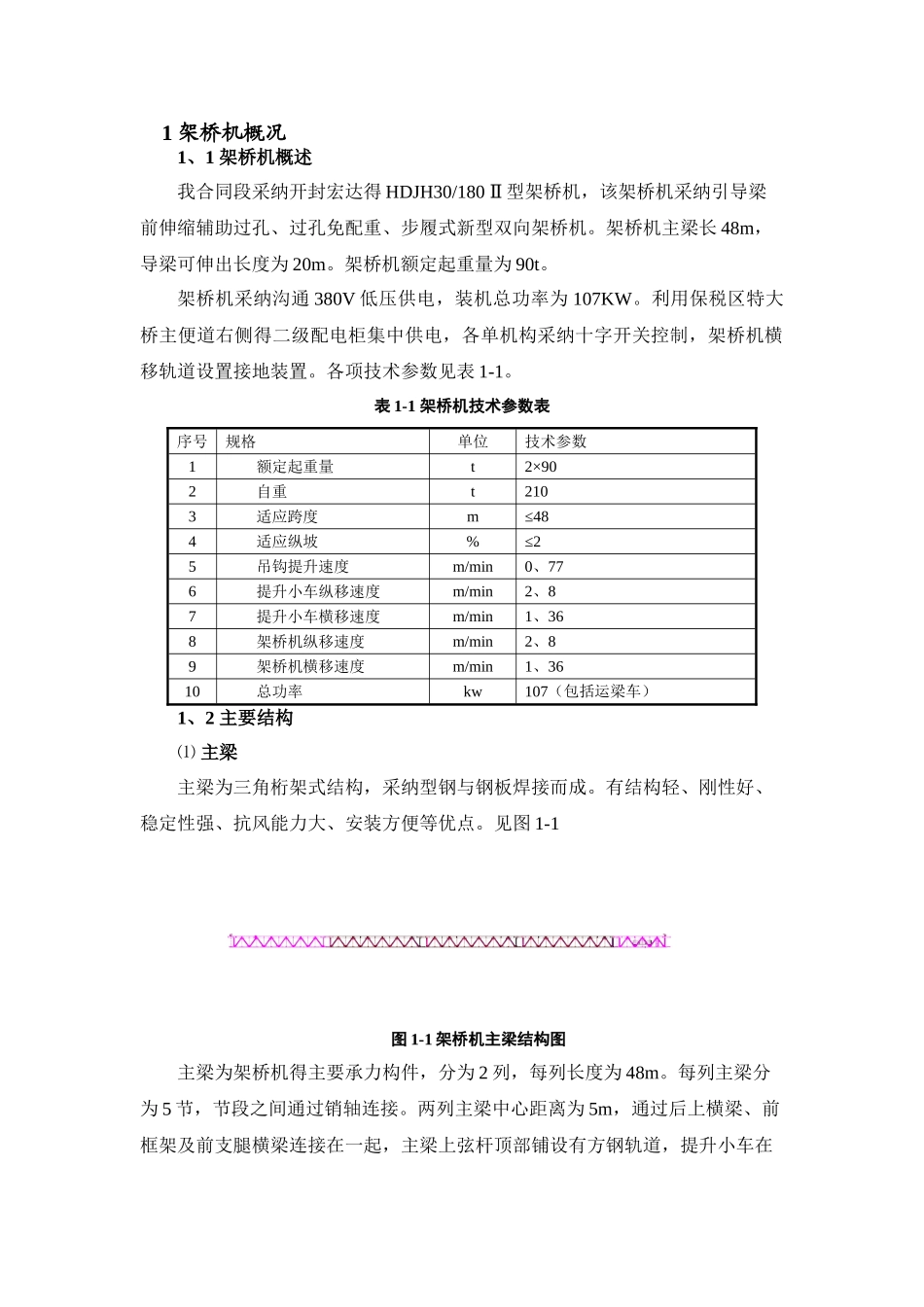

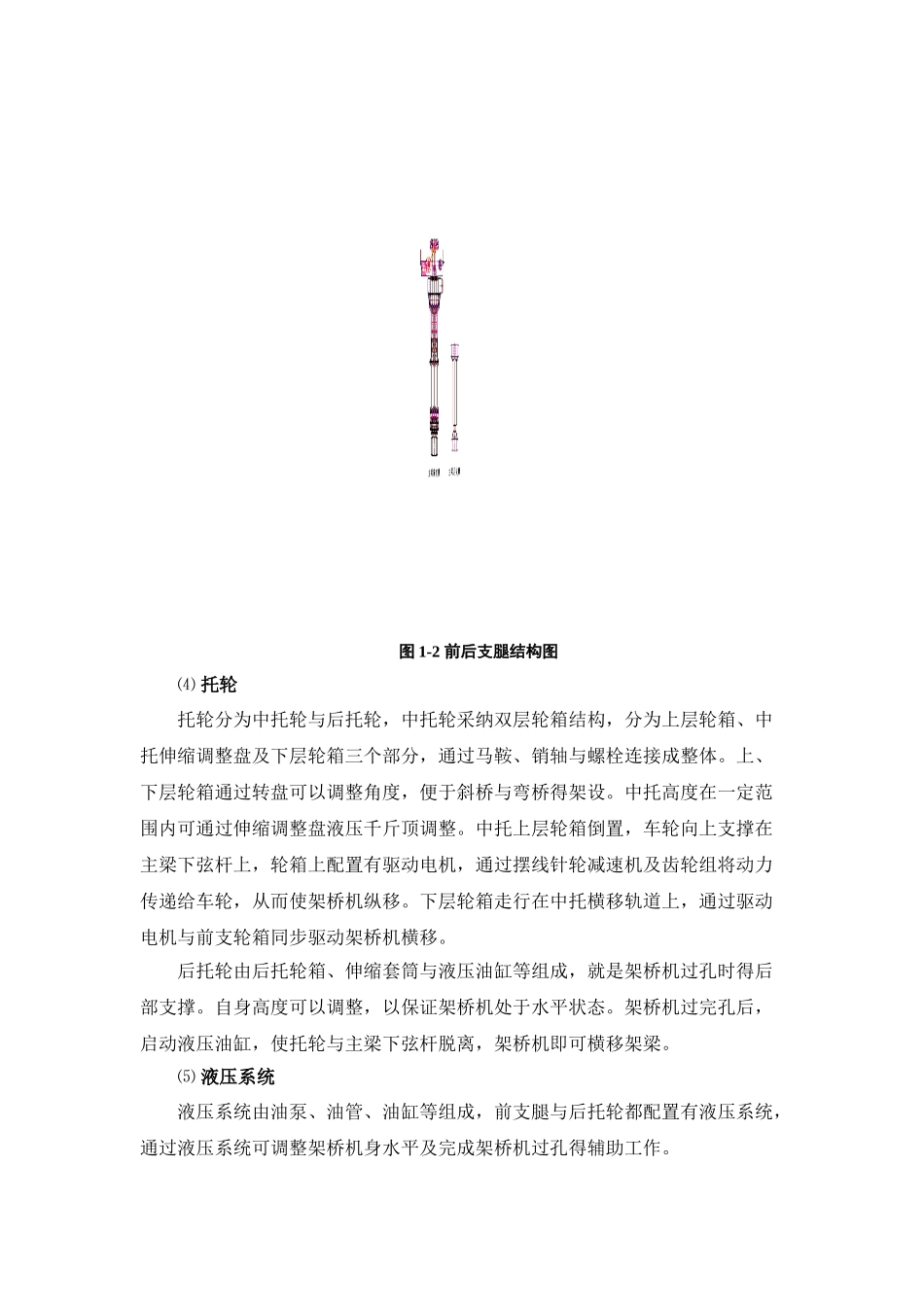

1 架桥机概况1、1 架桥机概述我合同段采纳开封宏达得 HDJH30/180 Ⅱ 型架桥机，该架桥机采纳引导梁前伸缩辅助过孔、过孔免配重、步履式新型双向架桥机。架桥机主梁长 48m，导梁可伸出长度为 20m。架桥机额定起重量为 90t。架桥机采纳沟通 380V 低压供电，装机总功率为 107KW。利用保税区特大桥主便道右侧得二级配电柜集中供电，各单机构采纳十字开关控制，架桥机横移轨道设置接地装置。各项技术参数见表 1-1。表 1-1 架桥机技术参数表序号规格单位技术参数1额定起重量t2×902自重t2103适应跨度m≤484适应纵坡%≤25吊钩提升速度m/min0、776提升小车纵移速度m/min2、87提升小车横移速度m/min1、368架桥机纵移速度m/min2、89架桥机横移速度m/min1、3610总功率kw107（包括运梁车）1、2 主要结构⑴ 主梁主梁为三角桁架式结构，采纳型钢与钢板焊接而成。有结构轻、刚性好、稳定性强、抗风能力大、安装方便等优点。见图 1-1 图 1-1 架桥机主梁结构图主梁为架桥机得主要承力构件，分为 2 列，每列长度为 48m。每列主梁分为 5 节，节段之间通过销轴连接。两列主梁中心距离为 5m，通过后上横梁、前框架及前支腿横梁连接在一起，主梁上弦杆顶部铺设有方钢轨道，提升小车在其上运行及进行起吊作业。前框架主要由型钢焊接而成，位于两列主梁得前端，通过销轴把两列主梁连接在一起。后上横梁安装在两列主梁得后端上部，采纳型钢与钢板焊接而成，两端通过可调法兰与旋转支座与主梁相连接。前框架及后上横梁自身均具有调节角度得功能。提升小车由纵移轮箱、旋转平移支座、扁担梁、横移轮箱、卷扬机及动定滑轮组等组成，起到提升、运送与架设预制梁得作用。轮箱上得电动机通过摆线针轮减速机及齿轮组将动力传递给车轮，实现纵移轮箱在主梁上纵移运行及横移轮箱沿扁担梁横向运行。通过调整旋转支座可以得到所需得角度便于斜桥与弯桥得架设。⑵ 引导梁引导梁设置在两列主梁得前端内部，具有伸缩功能。通过伸缩卷筒得驱动，可以从主梁前端伸出或缩进。导梁伸出主梁后，引导梁主要由导梁桁架、伸缩机构、副前支腿及导梁连接架组成。导梁桁架为三角形桁架结构，由型钢及钢板组成。导梁伸缩机构由钢丝绳卷筒、减速机、齿轮组、导轮、托轮、换向滑轮等组成，就是架桥机引导梁伸缩得动力机构。副前支腿由钢管立柱、上下导向架、斜撑杆等组成，安装在引导梁得前端。当架桥机过孔时，引导梁到达前支墩盖梁上得前部支撑。导梁连接架主要由型钢与钢板...
