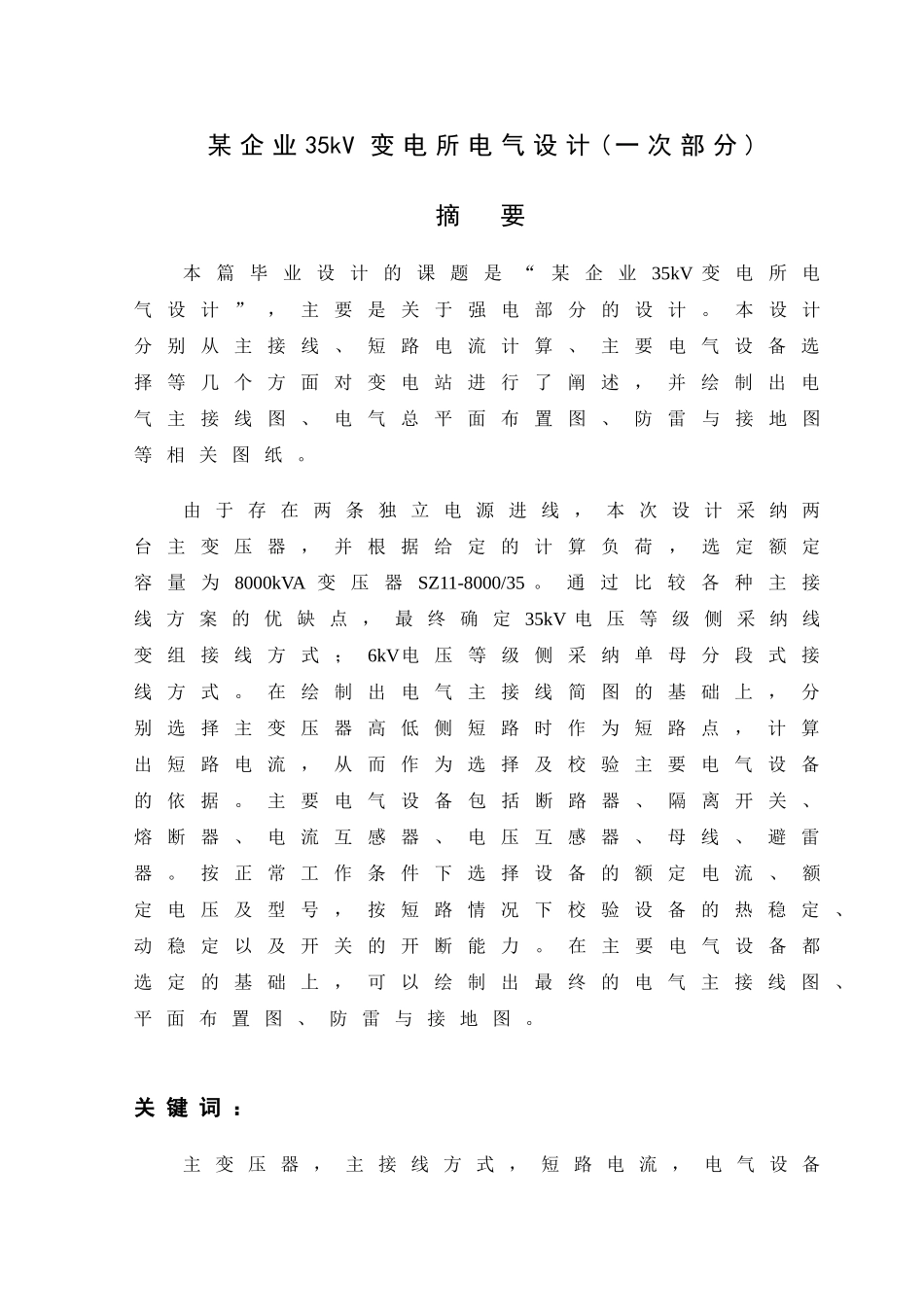

某 企 业 35kV 变 电 所 电 气 设 计 ( 一 次 部 分 )摘 要本 篇 毕 业 设 计 的 课 题 是“ 某 企 业35kV 变 电 所 电气 设 计 ” ，主 要 是 关 于 强 电 部 分 的 设 计 。本 设 计分 别 从 主 接 线 、 短 路 电 流 计 算 、 主 要 电 气 设 备 选择 等 几 个 方 面 对 变 电 站 进 行 了 阐 述 ， 并 绘 制 出 电气 主 接 线 图 、 电 气 总 平 面 布 置 图 、 防 雷与 接 地 图等 相 关 图 纸 。由 于 存 在 两 条 独 立 电 源 进 线 ， 本 次 设 计 采 纳 两台 主 变 压 器 ， 并 根 据 给 定 的 计 算 负 荷， 选 定 额 定容量为8000kVA 变压器SZ11-8000/35 。通过比较各种主接线 方 案 的 优 缺 点 ， 最 终 确 定 35kV 电 压 等 级 侧 采 纳 线变 组 接 线 方 式； 6kV电 压 等 级 侧 采 纳 单 母 分 段 式 接线 方 式 。在 绘 制 出 电 气 主 接 线 简 图 的 基 础 上 ， 分别 选 择 主 变 压 器 高 低 侧 短 路 时 作 为 短 路 点 ， 计 算出 短 路 电 流 ， 从 而 作 为 选 择 及 校 验 主 要 电 气 设 备的 依 据 。 主 要 电 气 设 备包 括 断 路 器 、 隔 离 开 关 、熔 断 器 、 电 流 互 感 器 、 电 压 互 感 器 、 母 线 、 避 雷器 。 按 正 常 工 作 条 件 下 选 择 设 备 的 额 定 电 流、 额定 电 压 及 型 号 ， 按 短 路 情 况 下 校 验 设 备 的 热 稳 定、动 稳 定 以 及 开 关 的 开 断 能 力。 在 主 要 电 气 设 备 都选 定 的 基 础 上 ， 可 以 绘 制 出 最 终 的 电 气 主 接 线 图、平 面 布 置 图 、 防 雷 与 接 地 图 。关 键 词 ：主 变 压 器 ， 主 接 线 方 式 ， 短 路 电 流 ， 电 气 设 备AbstractThis graduation thesis is about “Electric design for an enterprise”. It is mainly about the design of heavy current system. This design separately from the main connection, short-circuit current calculation, the main ...
