某污水处理工程设计说明书计算说明书

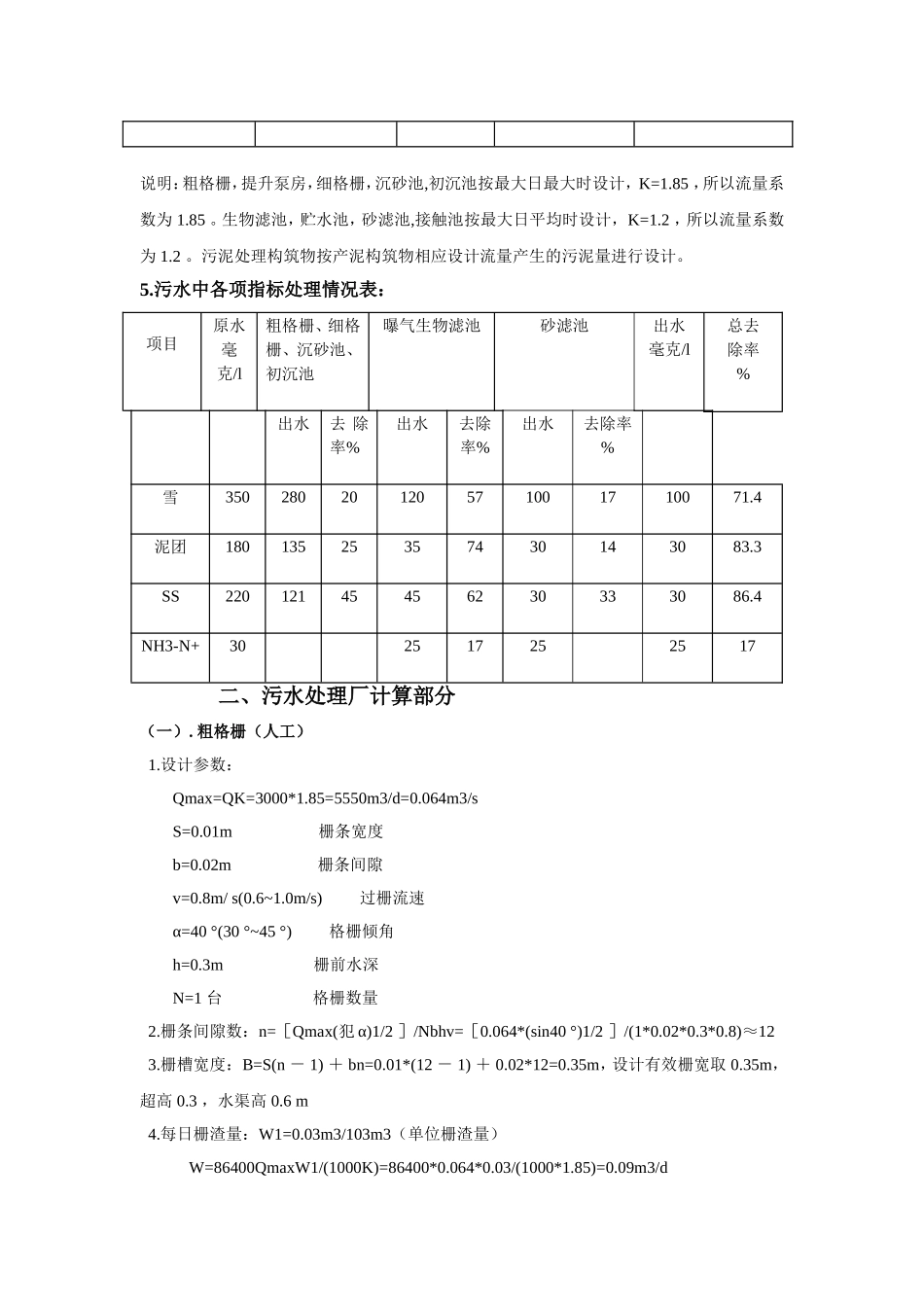

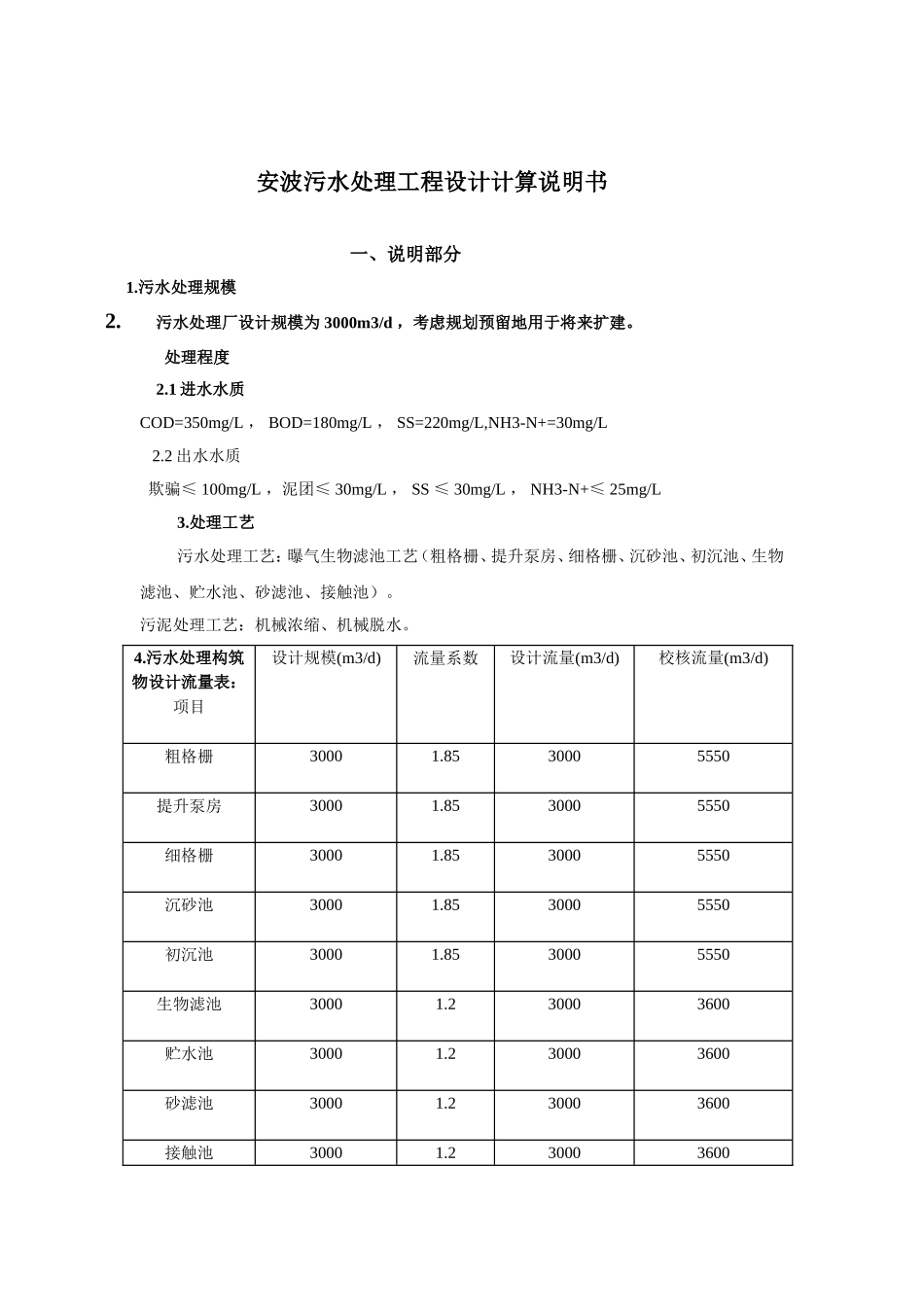

安波污水处理工程设计计算说明书一、说明部分1.污水处理规模2. 污水处理厂设计规模为 3000m3/d ，考虑规划预留地用于将来扩建。处理程度2.1 进水水质COD=350mg/L ， BOD=180mg/L ， SS=220mg/L,NH3-N+=30mg/L 2.2 出水水质 欺骗≤ 100mg/L ，泥团≤ 30mg/L ， SS ≤ 30mg/L ， NH3-N+≤ 25mg/L3.处理工艺污水处理工艺：曝气生物滤池工艺（粗格栅、提升泵房、细格栅、沉砂池、初沉池、生物滤池、贮水池、砂滤池、接触池）。污泥处理工艺：机械浓缩、机械脱水。4.污水处理构筑物设计流量表： 项目设计规模(m3/d)流量系数设计流量(m3/d)校核流量(m3/d)粗格栅30001.8530005550提升泵房30001.8530005550细格栅30001.8530005550沉砂池30001.8530005550初沉池30001.8530005550生物滤池30001.230003600贮水池30001.230003600砂滤池30001.230003600接触池30001.230003600说明：粗格栅，提升泵房，细格栅，沉砂池,初沉池按最大日最大时设计， K=1.85 ，所以流量系数为 1.85 。生物滤池，贮水池，砂滤池,接触池按最大日平均时设计， K=1.2 ，所以流量系数为 1.2 。污泥处理构筑物按产泥构筑物相应设计流量产生的污泥量进行设计。5.污水中各项指标处理情况表：项目原水毫克/l粗格栅、细格栅、沉砂池、初沉池曝气生物滤池砂滤池出水毫克/l总去除率%出水去 除率%出水去除率%出水去除率%雪35028020120571001710071.4泥团18013525357430143083.3SS22012145456230333086.4NH3-N+302517252517 二、污水处理厂计算部分（一）. 粗格栅（人工） 1.设计参数： Qmax=QK=3000*1.85=5550m3/d=0.064m3/s S=0.01m 栅条宽度 b=0.02m 栅条间隙 v=0.8m/ s(0.6~1.0m/s) 过栅流速 α=40 °(30 °~45 °) 格栅倾角 h=0.3m 栅前水深 N=1 台 格栅数量 2.栅条间隙数：n=［Qmax(犯 α)1/2 ］/Nbhv=［0.064*(sin40 °)1/2 ］/(1*0.02*0.3*0.8)≈12 3.栅槽宽度： B=S(n － 1) ＋ bn=0.01*(12 － 1) ＋ 0.02*12=0.35m，设计有效栅宽取 0.35m，超高 0.3 ，水渠高 0.6 m 4.每日栅渣量：W1=0.03m3/103m3（单位栅渣量） W=86400QmaxW1/(1000K)=86400*0.064*0.03/(1000*1.85)=0.09m3/d 5.设备选：选用一台人工格栅，栅宽 0.35m，栅条间隙 0.02m6.其它设备：超声波液位计（ 0-6 妈）7.粗格栅间：平面尺寸： 5m*5m，地下部分 2m，地上高 3.5m(二).提升泵房1.设计参数：Qmax=QK=3000*1.85=5550m3/d=231m3/h2.集...
