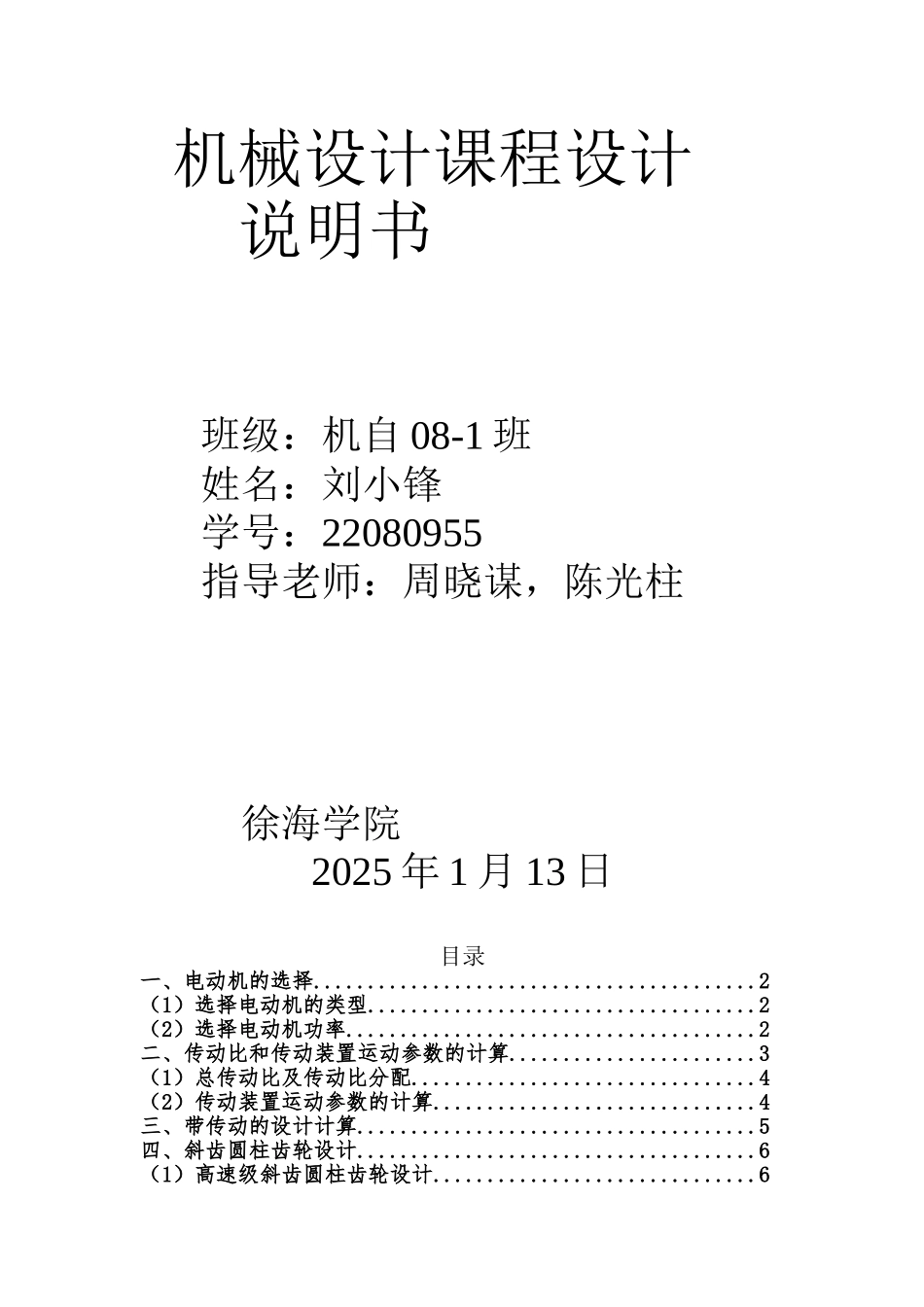

机械设计课程设计 说明书 班级：机自 08-1 班 姓名：刘小锋 学号：22080955 指导老师：周晓谋，陈光柱 徐海学院 2025 年 1 月 13 日目录 一、电动机的选择.........................................2（1）选择电动机的类型....................................2（2）选择电动机功率......................................2二、传动比和传动装置运动参数的计算.......................3（1）总传动比及传动比分配................................4（2）传动装置运动参数的计算..............................4三、带传动的设计计算.....................................5四、斜齿圆柱齿轮设计.....................................6（1）高速级斜齿圆柱齿轮设计..............................6（2）低速级斜齿圆柱齿轮设计.............................10五、轴的设计计算........................................12（1）齿轮上作用力的计算.................................16（2）高速轴的设计计算...................................17（3）低速轴的设计计算...................................22（4）中间级的设计计算...................................26六，参考文献............................................32 机械厂装配车间输送带传动装置设计1.设计条件（1）机器公用 由输送带传送机器的零部件（2）工作情况 单向运输，轻度振动，环境温度不超过 35（3）运动要求 输送带运动速度误差不超过 5%（4）使用寿命 10 年，每年 350 天，每天 16 小时（5）检修周期 一年小修，两年大修（6）生产批量 单件小批生产（7）生产厂型 中型机械厂2.原始数据 见表3.设计任务（1）设计内容 1 电动机选型；2 带传动设计；3 减速器设计；4 联轴器选型设计；5 其它。（2）设计工作量 1）传动系统安装图 1 张，2）减速器装配图 1 张，3）零件图 2 张，4）设计计算说明书4.设计要求（1）减速器设计成 同轴式二级减速器（2）对所设计的减速器 1）要求至少有一对斜齿原始数据：主动滚筒扭矩（N.m）900 主滚筒速度（m/s）0.8 主滚筒直径（mm）320传动方案的确定已知数据：滚筒扭矩：主滚筒速度： 主滚筒直径：主滚筒转速：准备选用的 Y 系列电动机，初步的总传动比为。总传动比电动机的选择 工作机上的功率：V 带效率轴承的效率弹性联轴器闭式齿轮效率滚筒效率=0.84===**0.99**=0.84=/=4....
