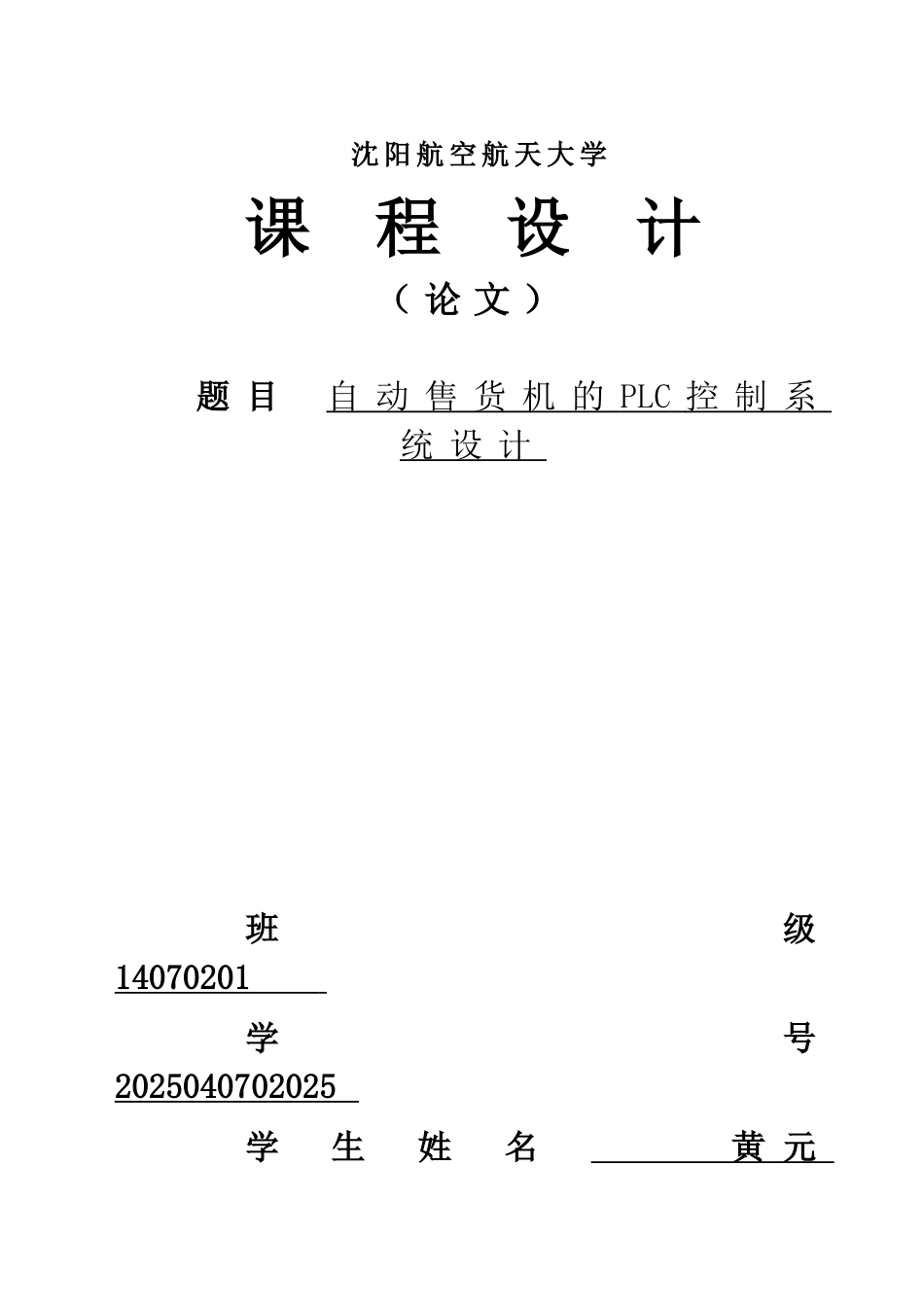

沈 阳 航 空 航 天 大 学课 程 设 计( 论 文 ) 题 目 自 动 售 货 机 的 PLC 控 制 系 统 设 计班 级 14070201 学 号 2025040702025 学 生 姓 名 黄 元祥 指 导 教 师 苏 晓雯 沈 阳 航 空 航 天 大 学课 程 设 计 任 务 书课 程 名 称 控 制 系 统 课 程 设 计 院 ( 系 ) 自 动 化 学 院 专 业 自 动 化 班 级 140702025 学 号 2025040702025 学 生 姓 名 黄 元 祥 课 程 设 计 题 目 自 动 售 货 机 的 PLC 控 制 系 统 设 计 课 程 设 计 时 间 2025 年 12 月 15 日 至 2025 年 12 月 26 日课 程 设 计 内 容 及 要 求 :1 . 自 动 售 货 机 有 3 个 投 币 孔 , 分 别 为 1 元 、 5 元 和10 元 。2 . 售 货 共 有 2 种 饮 料 供 选 择 , 分 别 为 汽 水 和 咖 啡 。3 . 如 投 币 总 额 超 过 销 售 价 格 , 将 可 由 退 币 钮 找回 余 额 。4 . 投 币 总 额 或 当 前 值 显 示 在 7 段 数 码 管 上 。5 . 投 币 值 等 于 或 大 于 12 元 时 , 汽 水 和 花 茶 指 示灯 亮 , 表 示 只 可 选 择 汽 水 和 花 茶 。6 . 投 币 值 等 于 或 大 于 20 元 时 , 花 茶 和 咖 啡 指 示灯 亮 , 表 示 2 种 均 可 选 择 。7 . 按 下 要 饮 用 的 饮 料 按 钮 , 则 相 对 应 的 指 示 灯开 始 闪 耀 , 3s 后 自 动 停 止 , 表 示 饮 料 已 经 掉 出 。8 . 动 作 停 止 后 按 退 币 钮 , 可 以 退 回 余 额 。 具 体 要 求 如 下 :1. 根 据 控 制 对 象 的 控 制 要 求 完 成 PLC 程 序 设 计 并调 试 成 功 。2. 应 用 组 态 王 软 件 完 成 上 位 机 监 控 程 序 。3. 完 成 课 程 设 计 说 明 书 。指 导 老 师 年 月 日负 责 老 师 年 月 日学 生 签 字 年 月 日目录0.前 言 .................................................................................................................................11.总 体 方 案 设 计 ........................
